Первинний відстійник

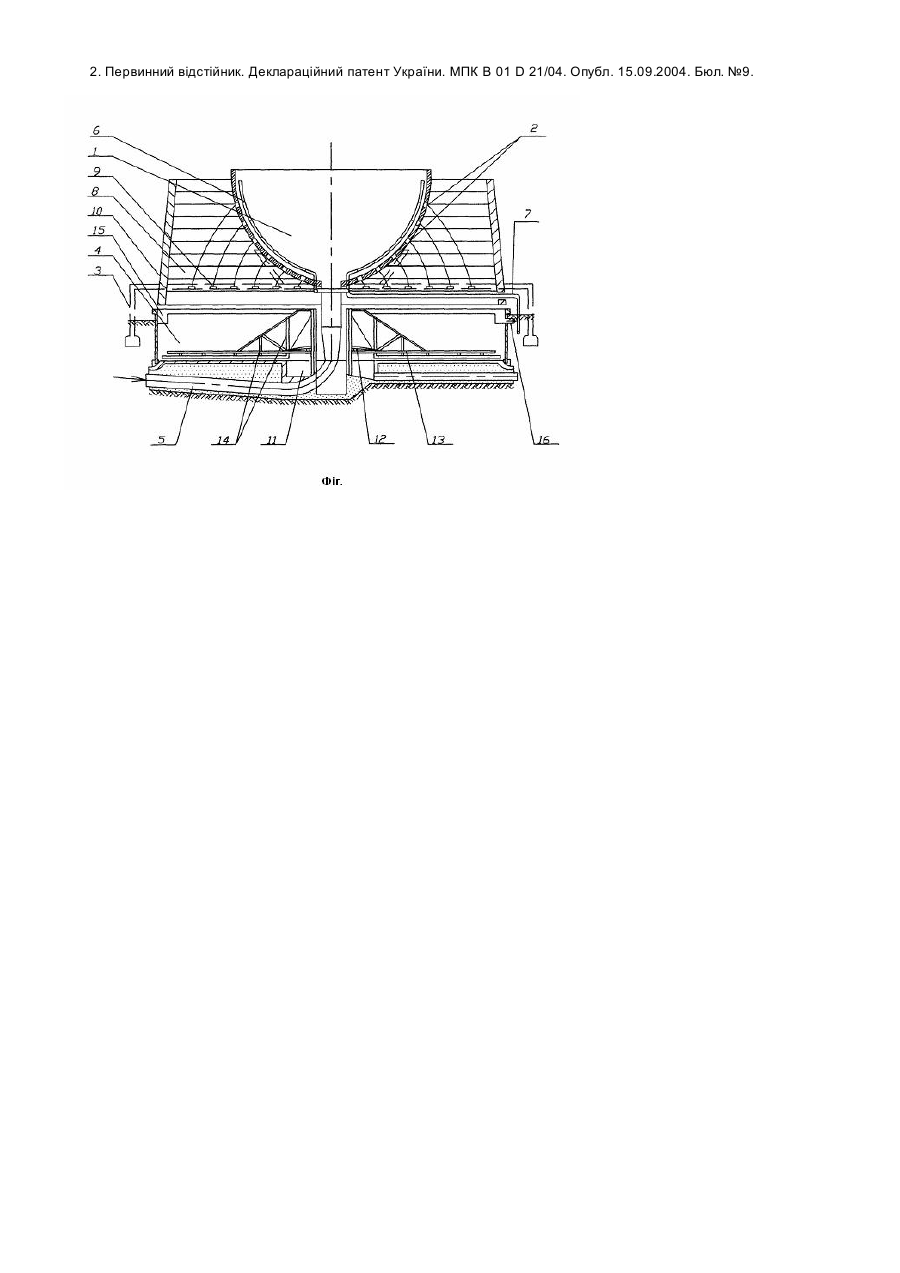

Корисна модель відноситься до пристроїв для поділу суспензій під дією сили ваги і керування стічних вод, зокрема для їхнього очищення від механічних і біологічних домішок. Відомий відстійник [1], що містить корпус з трубопроводами для підведення забрудненої і відведення освітленої води, тонкошаровий модуль і пристрій для відведення осаду. Наявність тонкошарового модуля дозволяє підвищити ефективність роботи відстійника за рахунок збільшення поверхні освітлювання і зменшення висоти шару відстоювання. Недоліками розглянутого відстійника є: - скаламучення осаду при його русі між полицями і днищем, внаслідок чого осад частково виноситься з відстійника; - відсутність пристрою для очищення оброблюваних стоків від дрібнодисперсних органічних домішок; - громіздкість. Найбільш близьким до пропонуємого є відстійник, який містить циліндричний корпус з підвідним та відвідним трубопроводами, відкриту ємність параболічної форми з отворами в стінках, водозбірний канал, шламовий приямок із скребковим механізмом і відбивною перегородкою [2]. Наявність додаткової відкритої ємності призводить до інтенсифікації роботи первинного відстійника за рахунок виникнення струменевого перемішування стічних вод з повітрям, що підсилюють аеробні процеси. Недоліками розглянутого відстійника є: - недостатня біологічна очистка стічних вод; - недостатня інтенсивність процесів масообміну між повітрям та рідиною, що оброблюється; - із зони дроблення струменів значна частина крапель виноситься за межі відстійника та забруднює оточуючу територію; - громіздкість; - великі будівельні питомі вартості. В основу корисної моделі поставлена задача підвищення ефективності роботи відстійника за рахунок надання йому функцій, спрямованих на переробку дрібнодисперсних органічних домішок та запобігання їх виносу за межі відстійника. Поставлене завдання вирішується тим, що первинний відстійник з підвідним та відвідним трубопроводами, який містить циліндричний корпус та відкриту ємність параболічної форми з отворами в стінках, водозбірний канал, шламовий приямок із скребковим механізмом і відбивною перегородкою, відповідно до винаходу додатково оснащений системою подавання та розпилення стиснутого повітря в об'ємі параболічної ємності, зоною дроблення струменів, яка розташована між поверхнями води в циліндричному корпусі та нижній параболічній ємності, відбійними пластинами, закріпленими в зоні дроблення струменів під отворами ємності, а також жалюзійними решітками, що огороджують зону дроблення струменів. Виконаний таким чином первинний відстійник має можливість наповнювати киснем повітря стічну рідину, яка витікає з отворів корпусу ємності у вигляді дроблених струменів. Наповнення киснем струменів веде до початку процесів аеробної переробки стоків, в результаті чого рідина в корпусі первинного відстійника очищується від механічних домішок і відбувається часткова переробка стічної рідини мікроорганізмами. Це призводить до інтенсифікації роботи первинного відстійника за рахунок аеробних процесів. В результаті первинний відстійник частково виконує функції аеротенку, що дає можливість зменшити його об'єм. На Фіг. показана конструкція первинного відстійника. Первинний відстійник містить в собі відкриту ємність параболічної форми 1 з отворами 2 в стінках, яка розташована на опорній конструкції 3 над циліндричним корпусом відстійника 4 та з'єднана в нижній точці з підвідним трубопроводом 5, розпилювач повітря 6 в об'ємі параболічної ємності 1, до якого повітря подається повітропроводом 7, зону дроблення струменів 8, яка розташована між поверхнями води в циліндричному корпусі 4 та нижній параболічній ємності 1, відбійні пластини 9, які закріплені в зоні дроблення струменів 8 під отворами 2 ємності, жалюзійні решітки 10, що огороджують зону дроблення струменів 8, в нижній частині циліндричного корпусу 4 розташований шламовий приямок 11, над яким встановлена відбивна перегородка 12, закріплена на скребковому механізмі 13 за допомогою стійок кріплення 14, кільцевий водозбірний канал 15 на периферії циліндричного корпусу 4 з приєднаним до нього відвідним трубопроводом 16. Через те, що в схемі станції очистки стічних вод первинний відстійник розміщується між пісколовкою та аеротенком, то позначка ватерлінії в ємності знаходиться нижче рівня води в пісколовці на величину, що дорівнює гідравлічним втратам при русі рідини від пісколовки до ємності первинного відстійника, а позначка ватерлінії в циліндричному корпусі вище рівня води в аеротенку - на величину гідравлічних втрат при русі води від первинного відстійника до аеротенку. Первинний відстійник діє таким чином. Стічна вода поступає в відкриту ємність 1 по підвідному трубопроводу 5. Одночасно зі стічною водою в відкриту ємність 1 по повітропроводу 7 подається повітря, яке розпилюється розпилювачами повітря 6. З ємності 1 через отвори 2 в стінках вода потрапляє в зону дроблення струменів 8, де закріплені відбійні пластини 9. При цьому рідина, відбиваючись від пластин 9, додатково насичується киснем, що дає можливість мікроорганізмам перероблювати органічні речовини в стоках. Для запобігання виносу значної частини крапель за межі відстійника та забруднення оточуючої території передбачені жалюзійні решітки 10. В циліндричному корпусі 4 відбувається відстоювання води з випаданням механічних домішок та відділенням жиру, який збирається на поверхні рідини. Механічні домішки осідають на дно циліндричного корпусу 4 і скребковим механізмом 13 переміщуються в шламовий приямок 11. Для запобігання скаламучування осаду, шламовий приямок 11 обладнаний відбивною перегородкою 12. Освітлена рідина після відділення від осаду збирається через водозлив у водозбірний канал 15, рідина з якого відводиться за допомогою відвідного трубопроводу 16. Виконаний таким чином первинний відстійник дозволяє здійснювати механічне позбавлення стічної води домішок і одночасно проводити часткове біологічне очищення води. Джерела інформації: 1. Радиальный полочный отстойник. А.С. №961736. МКИ В 01 D 21/04. Опубл. 30.09.82. Бюл. №36. 2. Первинний відстійник. Деклараційний патент України. МПК В 01 D 21/04. Опубл. 15.09.2004. Бюл. №9.
