Комбінований культиватор “опс”

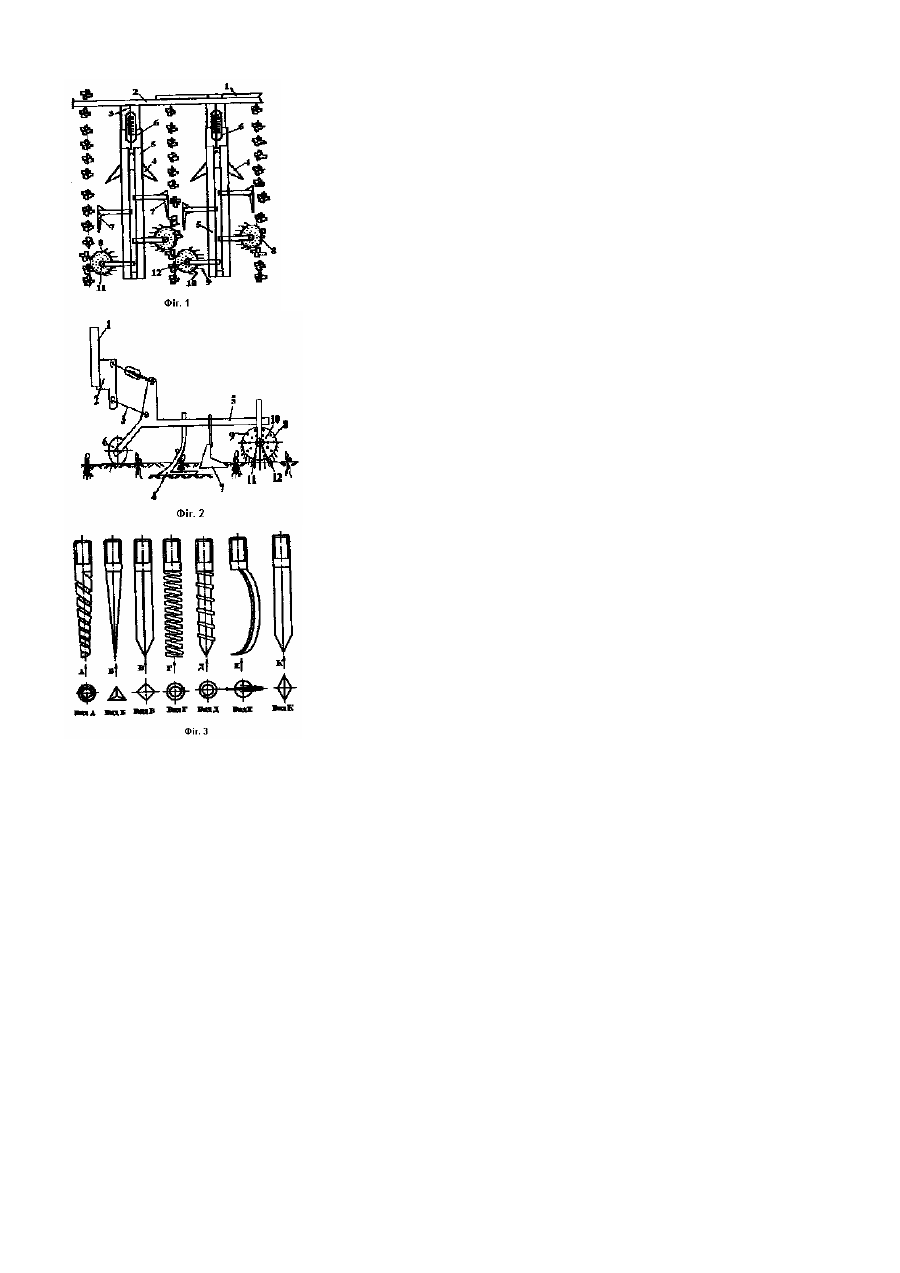

Корисна модель відноситься до сільськогосподарського машинобудування, зокрема до комбінованих культиваторів для обробітку просапних культур, міжрядь кущів та виноградників. Відома конструкція комбінованого культиватора, яка включає причіпний пристрій, раму зі з'єднаними з нею секціями культиваторних лап, розміщених послідовно на окремих гряділях з копіювальними колесами. [Сисолін П.В., Сало В. М., Кропивний В.М. Сільськогосподарські машини. Книга 1.-К.: 2Урожай», 2001. - с.227229]. Недоліками такого комбінованого культиватора є відсутність робочих органів, які виготовляються серійно, для обробітку ґрунту в захисних зонах при вирощуванні просапних культур, а також пошкодження культурних рослин лапами, при зменшенні захисної зони. Найбільш близьким до запропонованого є культиватор комбінований: [патент ИА №4273 від 17.01.2005, Бюл. №1, 2005]. Недоліками вказаного комбінованого культиватора є те, що за лапами встановлені ротаційні органи з привідними та робочими зубами, форма існуючих яких не дозволяє ефективного інтенсивного перемішування ґрунту робочими зубами у захисних зонах. В основу корисної моделі покладено завдання удосконалення і підвищення якості роботи комбінованого культиватора, шляхом введення нових конструктивних елементів, обґрунтування раціональної послідовності взаємного розміщення робочих органів, при обробці просапних культур, міжрядь кущів та виноградників та одночасного з цим інтенсивного перемішування ґрунту робочими зубами нової конструкції у захисних зонах рядків при виконанні технологічного процесу для ефективного знищення бур'янів у фазі «білої нитки», що в цілому підвищує надійність його роботи і зручність експлуатації. Поставлене завдання досягається тим, що комбінований культиватор «ОПС» включає причіпний пристрій, раму зі з'єднаними з нею секціями культиваторних лап, розміщених послідовно на окремих гряділях з копіювальними колесами, відповідно до корисної моделі за культиваторними лапами встановлено бокові лапибритви та ротаційні органи з привідними і робочими зубами, розташованими на маточині з віссю, розміщено в поперечно-вертикальній площині із можливістю регулювання кута від 0 до 60° (виключаючи 5°...45°) до вертикалі, причому осі ротаційних органів встановлені в повздовжньо-вертикальній площині із можливістю регулювання кута від 0 до 60° (виключаючи 0±30°) до вертикалі. За культиваторними лапами додатково встановлені ротаційні органи з привідними та робочими зубами, з можливістю регулювання кута від 0 до 60° (виключаючи 5°...45°) в поперечно-вертикальній площині до вертикалі, сприяє рівномірному обертанню маточини привідними зубами та одночасного з цим інтенсивного перемішування ґрунту робочими зубами у захисних зонах рядків при виконанні технологічного процесу для ефективного знищення бур'янів у фазі «білої нитки». Для покращення технологічного процесу, виключення накопичення рослинними рештками пропонується виготовляти привідні і робочі зуби пірамідальної форми з поперечним перерізом гвинтоподібної, тригранної, чотиригранної, пружинної, спіралеподібної, серпоподібної, ромбоподібної форми. Зуби передбачені знімними і затиснуті фіксатором в верхній частині зуба, наприклад баранцевою гайкою з шайбою гровера і можливістю регулювання потрібної висоти фіксації коректуючими гайками. В верхній частині зуби мають отвір для фіксації шплінтами. Обґрунтоване взаємне розміщення робочих органів культиватора комбінованого дозволяє докорінним чином змінити якість виконання міжрядного обробітку ґрунту, що неможливо досягти при використанні окремих переваг запропонованої конструкції. Виконаний заявником аналіз рівня техніки, який включає пошук по патентним і науково-технічним джерелам інформації, виявлення джерел, які містять відомості про аналоги заявленої корисної моделі, дозволив встановити, що заявник не виявив аналог, який характеризується ознаками, ідентичними всім істотним ознакам заявленого технічного рішення. Визначення із переліку виявлених аналогів прототипу як найбільш близького до істотних ознак аналога дозволило виявити сукупність істотних по відношенню до передбаченого технічного результату відмінних ознак в заявленому рішенні, яке виявлено в формулі корисної моделі. Значить, заявлена корисна модель відповідає умові «новизна». Запропонована корисна модель - комбінований культиватор «ОПС» пояснюється кресленнями, які приведені нижче: Фіг.1 загальна схема культиватора комбінованого, вид зверху; Фіг.2 загальна схема культиватора комбінованого, вид збоку; Фіг.3 загальний вигляд робочих зубів культиватора комбінованого. Культиватор комбінований «ОПС» включає причіпний пристрій 1, раму 2 зі з'єднаними з нею секціями 3 культиваторних лап 4, розміщених послідовно на окремих гряділях 5 з копіювальними колесами 6, за культиваторними лапами 4 встановлено бокові лапи-бритви 7 за ними додатково встановлено ротаційні органи 8 з привідними 9 та робочими 10 зубами, розташованими на маточині 11 з віссю 12, розміщеною в поперечно-вертикальній площині із змінним кутом від 0 до 60° (виключаючи 5°...45°) до вертикалі. При цьому вісі 12 ротаційних органів 8 встановлені в повздовжньо-вертикальній площині із змінним кутом від 0 до 60° (виключаючи 0+30°) до вертикалі. Культиватор комбінований працює таким чином. При переміщенні культиватора комбінованого бур'яни в міжряддях підрізаються лапами 4 та боковими лапами-бритвами 7. При встановленні вісі 12 маточини 11 похило в поперечно-вертикальній площині, привідні 9 та робочі 10 зуби розпушують грунт у зоні рядка, знищують бур'яни у фазі «білої нитки», не пошкоджуючи культурні рослини, які досягли фази «3-4 справжніх листочків», при цьому маточини 11 обертаються навколо осей 12 за рахунок зчеплення привідних зубів з ґрунтом. Розміщення за культиваторними лапами 4 ротаційних органів 8 з привідними 9 та робочими 10 зубами запропонованої форми, зображеними на Фіг.3, дозволяє послідовно обробити грунт в міжряддях та захисних зонах рядків та сприяє надійному виконанню технологічного процесу, не пошкоджуються культурні рослини в захисних зонах рядків. Заявлене технічне рішення дозволяє довести ступінь знищення бур'янів у фазі «білої нитки» до 60-70% при стабільному й достатньому самоочищенні привідних та робочих зубів від налипання ґрунту та рослинних решток, суттєво покращити обробіток фунту в захисних зонах довкола культурних рослин при незначному (до 3%) пошкодженні кореневої системи і без використання гербіцидів чи ручної праці і розкрите в матеріалах заявки повністю, що дозволяє використовувати його для обробітку просапних культур, міжрядь Кущів та виноградників. Запропоноване рішення задовольняє критерій корисної моделі «промислова придатність».
