Формула / Реферат

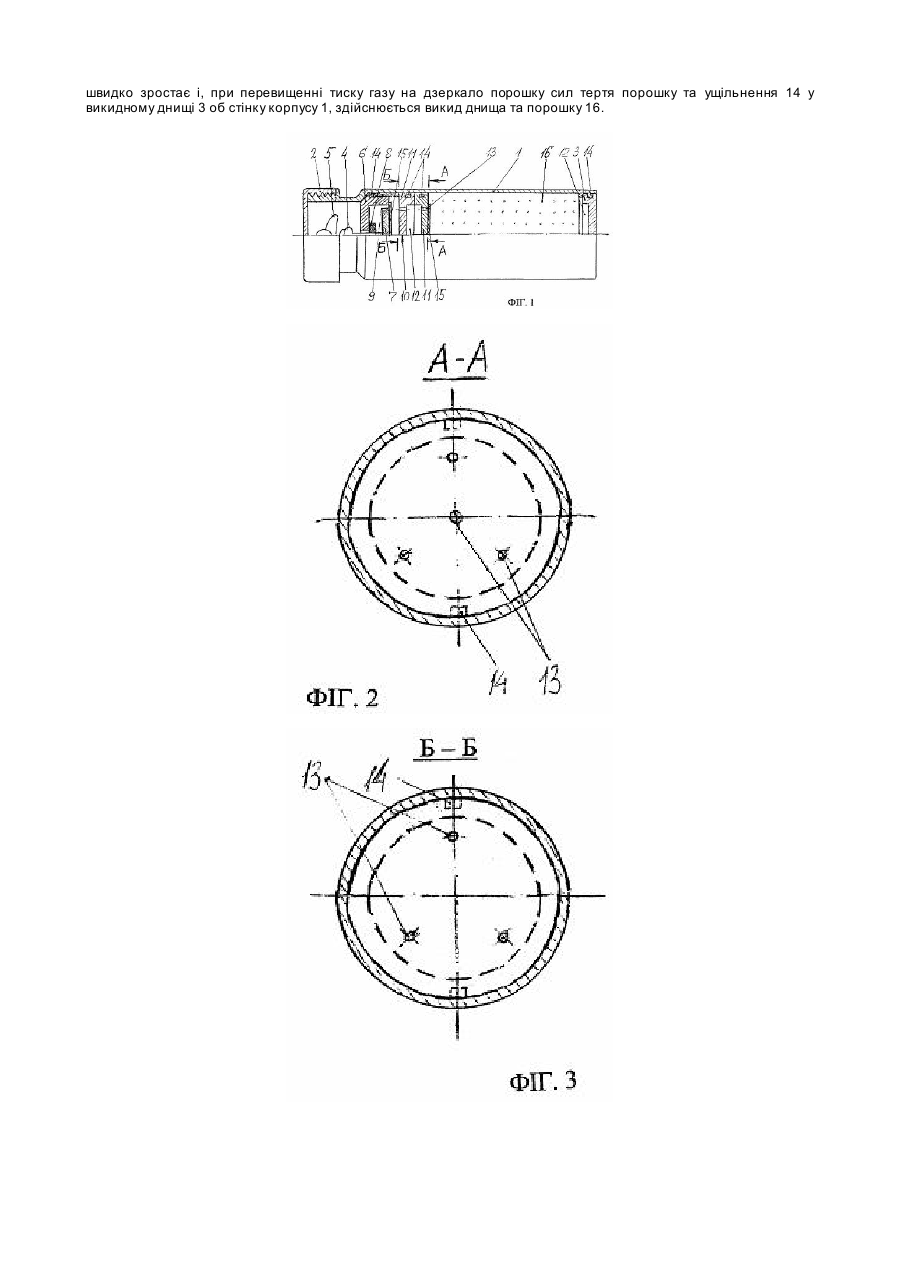

1. Порошковий вогнегасник, що містить послідовно встановлені у циліндричному корпусі 1 кришку 2, корпус 6 камери згоряння з пороховим зарядом 7 та збудником 4, 5, 8, поршень 10 для викидання вогнегасильного порошку 16, розміщеного у порожнині корпусу поза поршнем, оснащеним газоводом для розпушування порошку, та викидне днище 3, який відрізняється тим, що газовід виконаний у вигляді отворів 13 діаметром 0,8-2,0 мм, утворених у торцях поршня 10, а на циліндричних поверхнях поршня, корпусу 6 камери згоряння та викидного днища 3 встановлені ущільнювальні манжети 14.

2. Вогнегасник за п. 1, який відрізняється тим, що викидне днище 3 виконане у вигляді диска 11, оснащеного концентричною з ним виїмкою 12, оберненою у бік поршня, а поршень виконаний з двох згаданих дисків, які примикають один до одного в осьовому напрямку та обернені один до одного своїми виїмками з утворенням порожнини у центральній частині поршня, причому фіксація викидного днища 3 у корпусі 1 вогнегасника здійснена за рахунок сил тертя ущільнювальної манжети 14 та корпусу 1.

3. Вогнегасник за пп. 1 або 2, який відрізняється тим, що в зоні розміщення корпусу 6 камери згоряння корпус 1 вогнегасника оснащений підсилювальним кільцем 9, яке примикає до нього з внутрішнього боку, причому корпус вогнегасника, кришка 2, викидне днище 3 та підсилювальне кільце 9 виконані з пластмаси, наприклад поліетилену.

Текст

Корисна модель відноситься до протипожежної техніки, зокрема, до ручних та малогабаритних порошкових вогнегасників з імпульсним викидом вогнегасильного порошку газоподібними продуктами згоряння пороху з тонкостінних циліндричних корпусів. Вони призначені для гасіння вогнищ у початковій стадії їх розвитку у місцях проведення видовищних, спортивних та політичних заходів, на промислових підприємствах, транспортних засобах, бензоколонках, у побуті і т.ін. За сукупністю ознак найближчим до запропонованого є порошковий вогнегасник, який містить послідовно встановлені у циліндричному корпусі кришку, корпус камери згоряння з пороховим зарядом та спонукачем, поршень для викидання порошку та викидне днище. Кришка приєднана до вхідного торця корпусу вогнегасника за допомогою різьби. Корпус камери згоряння уявляє собою диск, усередині якого утворена порожнина, в якій розміщені пороховий заряд та збудник у вигляді капсуля та тертки зі шнуром. Поршень у перерізі має „]"-подібну форму, з полками, оберненими у бік корпусу камери згоряння. Таку ж форму має викидне днище, прикріплене до вхідного торця корпусу вогнегасника за допомогою різьби. Вогнегасник споряджений газоводом, виконаним, відповідно до одного з варіантів здійснення вогнегасника, у вигляді концентричної з корпусом вогнегасника, трубки, яка сполучує одна з одною порожнини з обох боків поршня, а згідно з другим варіантом - у вигляді каналу у стінці корпуса вогнегасника. Конструкція відомого вогнегасника є достатньо доцільною, зокрема, наявність газоводу сприяє, за рахунок вспушування порошку, підвищенню маси порошкового заряду та кута розкриття струменя. Але виконання газоводу у вигляді трубки, яка виштовхується разом з порошковим зарядом, може спричинити травмування людей у зоні дії вогнегасника. При приведенні вогнегасника у дію необхідно попередньо відвернути викидне днище. Можливість забути оператором випустити виконати це в умовах початку пожежі достатньо велика, а приведення вогнегасника у дію із закрученим днищем також може призвести до травмування. Конструкція не запобігає можливості витоку газів через місця контактування між викидним днищем та внутрішньою поверхнею корпусу вогнегасника та влученню порошку через зазори між поршнем і корпусом вогнегасника у камеру згоряння та, тим самим, інгібуванню ним полум'я, що призводить до зниження температури порохових газів та, тим самим, до зниження ефективності дії вогнегасника. Виготовлення вогнегасника, зокрема, приєднання газоводної трубки до поршню або корпусу вогнегасника, або його виконання у корпусі вогнегасника (за одним з варіантів) є достатньо працеємним. Задачею корисної моделі є створення порошкового вогнегасника, який має бути у дії не менш ефективним за відомий, але, за рахунок внесення конструктивних змін, більш безпечним, надійним та зручним. Для цього пропонується порошковий вогнегасник, який містить послідовно встановлені у циліндричному корпусі кришку, корпус камери згоряння з пороховим зарядом та збудником, поршень для викидання порошку, споряджений газоводом для розпушування вогнегасильного порошку, розміщеного у порожнині корпусу поза поршнем, та викидне днище, в якому, відповідно до корисної моделі газовід виконаний у вигляді отворів діаметром 0,8...2,0мм, утворених у торцях поршня, а на циліндричних поверхнях корпусу камери згоряння, поршня для викидання вогнегасильного порошку та викидного днища встановлені ущільнювальні манжети. Наявність згаданих отворів у торцях поршня дозволяє розпушувати, тобто, псевдорозріджувати вогнегасильний порошок, не менш ефективно, ніж у відомому пристрої, але, в той же час, усунення необхідності у трубці або каналі для цього значно підвищує безпеку застосування пристрою. Наявність згаданих ущільнювальних манжет підвищує безпеку, надійність та ефективність дії викиду порошкового заряду. Крім того, для спрощення конструкції та її виготовлення доречно викидне днище виконати у вигляді диска, спорядженого концентричною з ним виїмкою, оберненою у бік поршня, а поршень виконати з двох згаданих дисків, які примикають один до одного в осьовому напрямку та обернені один до одного своїми виїмками, з утворенням порожнини у центральній частині поршня, причому фіксація викидного днища у корпусі вогнегасника здійснена за рахунок сил тертя ущільнювальної манжети та корпусу. Доцільно, також, корпус вогнегасника, кришку та викидне днище виконати з пластмаси, наприклад, поліетилену, а в зоні розміщення корпусу камери згоряння спорядити його підсилювальним кільцем, теж з пластмаси, яке примикає до корпусу з вн утрішнього боку. За рахунок зменшення маси вогнегасника це підвищує зручність користування ним. Корисна модель пояснюється кресленням, де на фіг.1 показаний подовжній розріз вогнегасника, а на фіг.2 та фіг.3 - розрізи А-А та Б-Б, відповідно, з фіг.1. Порошковий вогнегасник містить порожній циліндричний корпус 1, закритий з вхідного кінця знімною захисною різьбовою кришкою 2, а з вихідного кінця - викидним днищем 3, яке щільно, без різьби, сполучено з корпусом 1. У вхідній горловині корпусу розміщені тертка 4 з шнуром 5, а далі - корпус 6 камери згоряння, в якому містяться пороховий заряд 7 та капсуль 8. Тертка 4, шнур 5 та капсуль 8 утворюють збудник. У цій же зоні зсередини корпусу закріплене підсилювальне кільце 9, яке, так же, як корпус 1, кришка 2 та викидне днище 3, виготовлене з пластмаси (поліетилену). Поза камерою згоряння встановлений поршень 10, виконаний з двох однакових дисків 11, форма яких та розміри такі ж, як у викидного днища 3. У кожного з цих дисків є виїмка 12, яка у викидного днища спрямована у бік поршня 10, а у дисків 11 поршня ці виїмки примикають одна до одної, з утворенням порожнини у центральній частині поршня. В обох торцях поршня виконані отвори 13 діаметром 0,8...2,0мм. На циліндричних поверхнях корпусу 6 камери згоряння, дисків 11 поршня та викидного днища встановлені ущільнювальні манжети 14. Манжета, встановлена у викидному днищі 3, має такі параметри, щоб фіксація днища здійснювалась тільки за рахунок сил тертя манжети та корпусу. Порожнина корпусу 6 камери згоряння з боку вихідного кінця закрита картонною заглушкою 15. Така ж заглушка примикає до заднього торця поршня 10. У порожнині корпусу 1 міститься вогнегасильний порошок 16. Для запуску вогнегасника необхідно відвернути кришку 2 та смикнути шнур 5. При спрацьовуванні капсуля 8 та загорянні порохового заряду 7 утворюється газ, який тисне на поршень 10. Частина газу проходить через отвори 13 і насичує порошок 15, в результаті чого здійснюється його псевдозжиження, та, тим самим, знижуються внутрішні сили зчеплення його часток та сила тертя порошку об стінку корпусу 1. Тиск газу у порожнині корпусу швидко зростає і, при перевищенні тиску газу на дзеркало порошку сил тертя порошку та ущільнення 14 у викидному днищі 3 об стінку корпусу 1, здійснюється викид днища та порошку 16.
