Лігатура азотовмісна

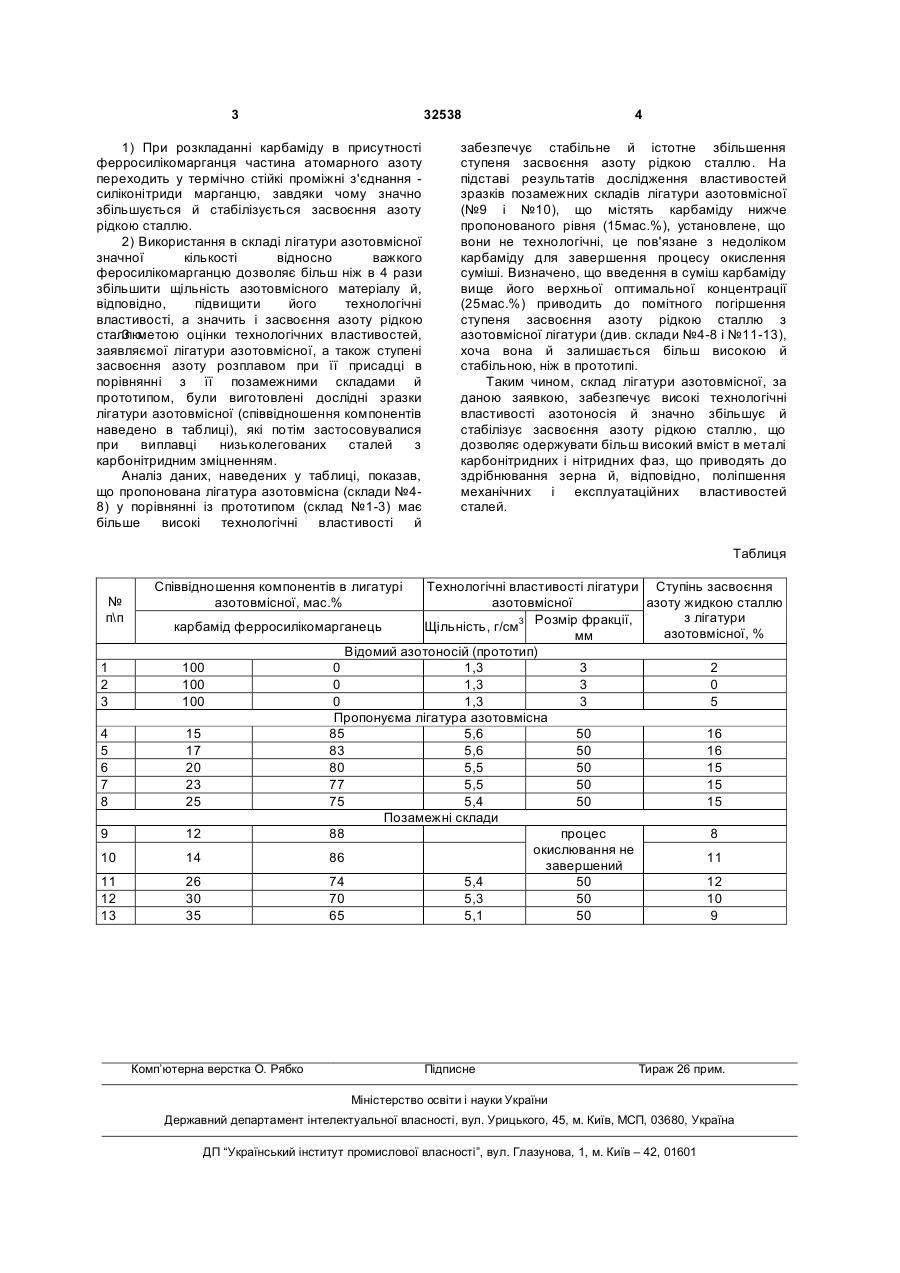

Лігатура азотовмісна, що містить карбамід, яка відрізняється тим, що вона додатково містить феросилікомарганець при наступному співвідношенні компонентів, мас. %: карбамід 15-25 феросилікомарганець 75-85. (21) u200711456 (22) 16.10.2007 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) РАБІНОВИЧ ОЛЕКСАНДР ВОЛЬФОВИЧ, ТРЕГУБЕНКО ГЕННАДІЙ МИКОЛАЙОВИЧ, ПУЧИКОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ПОЛЯКОВ ГЕОРГІЙ АНАТОЛІЙОВИЧ, ІГНАТОВ МИКОЛА ВОЛОДИМИРОВИЧ, UA 3 32538 1) При розкладанні карбаміду в присутності ферросилікомарганця частина атомарного азоту переходить у термічно стійкі проміжні з'єднання силіконітриди марганцю, завдяки чому значно збільшується й стабілізується засвоєння азоту рідкою сталлю. 2) Використання в складі лігатури азотовмісної значної кількості відносно важкого феросилікомарганцю дозволяє більш ніж в 4 рази збільшити щільність азотовмісного матеріалу й, відповідно, підвищити його технологічні властивості, а значить і засвоєння азоту рідкою сталлю. З метою оцінки технологічних властивостей, заявляємої лігатури азотовмісної, а також ступені засвоєння азоту розплавом при її присадці в порівнянні з її позамежними складами й прототипом, були виготовлені дослідні зразки лігатури азотовмісної (співвідношення компонентів наведено в таблиці), які потім застосовувалися при виплавці низьколегованих сталей з карбонітридним зміцненням. Аналіз даних, наведених у таблиці, показав, що пропонована лігатура азотовмісна (склади №48) у порівнянні із прототипом (склад №1-3) має більше високі технологічні властивості й 4 забезпечує стабільне й істотне збільшення ступеня засвоєння азоту рідкою сталлю. На підставі результатів дослідження властивостей зразків позамежних складів лігатури азотовмісної (№9 і №10), що містять карбаміду нижче пропонованого рівня (15мас.%), установлене, що вони не технологічні, це пов'язане з недоліком карбаміду для завершення процесу окислення суміші. Визначено, що введення в суміш карбаміду вище його верхньої оптимальної концентрації (25мас.%) приводить до помітного погіршення ступеня засвоєння азоту рідкою сталлю з азотовмісної лігатури (див. склади №4-8 і №11-13), хоча вона й залишається більш високою й стабільною, ніж в прототипі. Таким чином, склад лігатури азотовмісної, за даною заявкою, забезпечує високі технологічні властивості азотоносія й значно збільшує й стабілізує засвоєння азоту рідкою сталлю, що дозволяє одержувати більш високий вміст в металі карбонітридних і нітридних фаз, що приводять до здрібнювання зерна й, відповідно, поліпшення механічних і експлуатаційних властивостей сталей. Таблиця № п\п 1 2 3 4 5 6 7 8 9 10 11 12 13 Співвідношення компонентів в лигатурі азотовмісної, мас.% Технологічні властивості лігатури Ступінь засвоєння азоту жидкою сталлю азотовмісної з лігатури 3 Розмір фракції, карбамід ферросилікомарганець Щільність, г/см азотовмісної, % мм Відомий азотоносій (прототип) 100 0 1,3 3 2 100 0 1,3 3 0 100 0 1,3 3 5 Пропонуєма лігатура азотовмісна 15 85 5,6 50 16 17 83 5,6 50 16 20 80 5,5 50 15 23 77 5,5 50 15 25 75 5,4 50 15 Позамежні склади 12 88 процес 8 окислювання не 14 86 11 завершений 26 74 5,4 50 12 30 70 5,3 50 10 35 65 5,1 50 9 Комп’ютерна верстка О. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
