Штамп для виготовлення біметалевих виробів
Номер патенту: 31541
Опубліковано: 10.04.2008
Автори: Тривайло Михайло Семенович, Борис Руслан Степанович, Титов Вячеслав Андрійович
Формула / Реферат
Штамп для виготовлення біметалевих виробів, що містить пуансон, дві дистанційно розміщені співвісні матриці, розташовані між матрицями рівномірно по колу обжимні шарики з тримачем, обойму, прижимну втулку, а також верхню і нижню плити, який відрізняється тим, що тримач виконано у вигляді радіально вгвинчених в обойму гвинтів, а шарики закріплені на торцях гвинтів в передбачених для цієї мети глухих отворах.
Текст

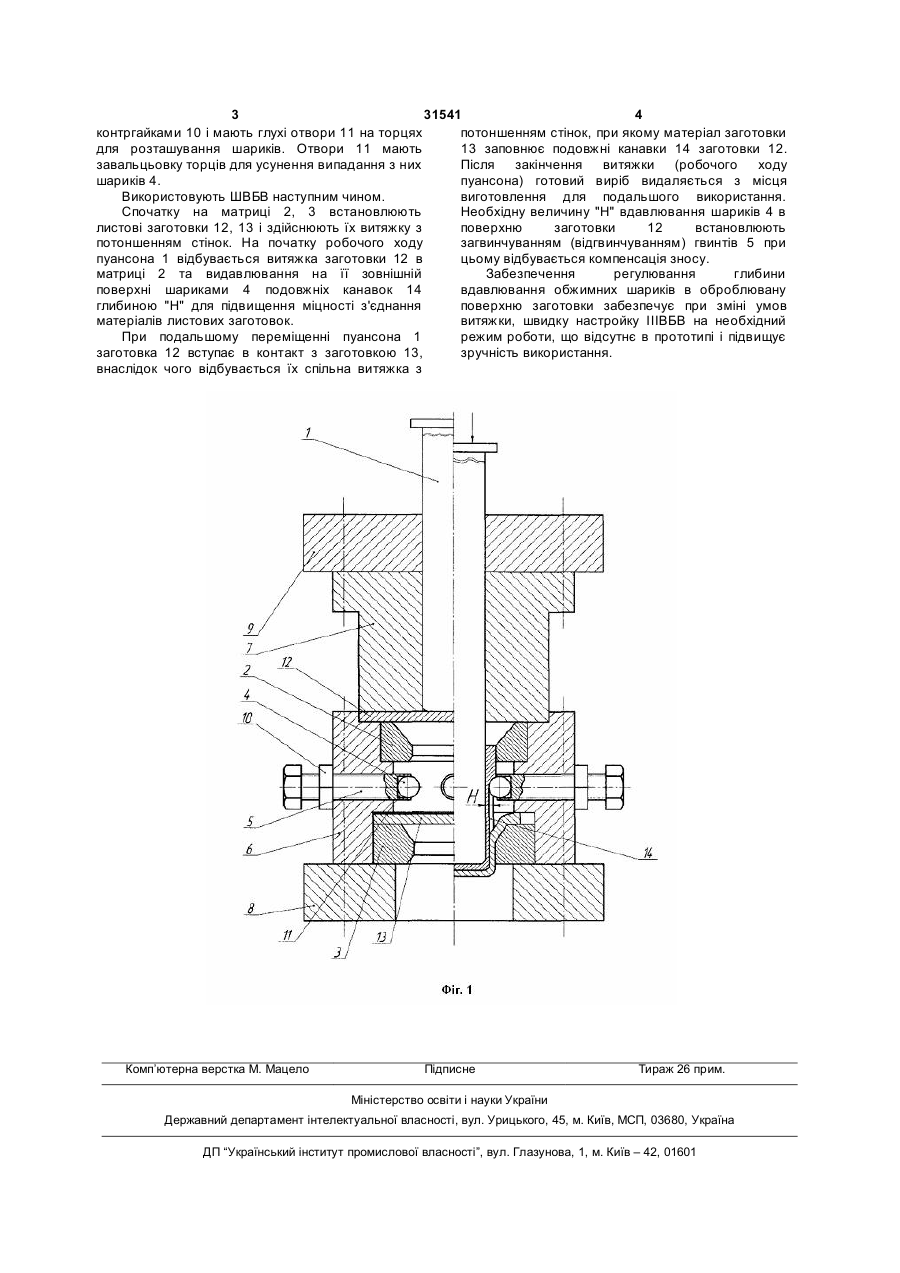

Штамп для виготовлення біметалевих виробів, що містить пуансон, дві дистанційно розміщені співвісні матриці, розташовані між матрицями рівномірно по колу обжимні шарики з тримачем, обойму, прижимну втулку, а також верхню і нижню плити, який відрізняється тим, що тримач виконано у вигляді радіально вгвинчених в обойму гвинтів, а шарики закріплені на торцях гвинтів в передбачених для цієї мети глухих отворах. (19) (21) u200714335 (22) 19.12.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, ТІТОВ ВЯЧЕСЛАВ АНДРІЙОВИЧ, UA, БОРИС РУСЛАН СТЕПАНОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 31541 4 потоншенням стінок, при якому матеріал заготовки контргайками 10 і мають глухі отвори 11 на торцях 13 заповнює подовжні канавки 14 заготовки 12. для розташування шариків. Отвори 11 мають Після закінчення витяжки (робочого ходу завальцьовку торців для усунення випадання з них пуансона) готовий виріб видаляється з місця шариків 4. виготовлення для подальшого використання. Використовують ШВБВ наступним чином. Необхідну величину "H" вдавлювання шариків 4 в Спочатку на матриці 2, 3 встановлюють поверхню заготовки 12 встановлюють листові заготовки 12, 13 і здійснюють їх витяжку з загвинчуванням (відгвинчуванням) гвинтів 5 при потоншенням стінок. На початку робочого ходу цьому відбувається компенсація зносу. пуансона 1 відбувається витяжка заготовки 12 в Забезпечення регулювання глибини матриці 2 та видавлювання на її зовнішній вдавлювання обжимних шариків в оброблювану поверхні шариками 4 подовжніх канавок 14 поверхню заготовки забезпечує при зміні умов глибиною "H" для підвищення міцності з'єднання витяжки, швидку настройку ІІІВБВ на необхідний матеріалів листових заготовок. режим роботи, що відсутнє в прототипі і підвищує При подальшому переміщенні пуансона 1 зручність використання. заготовка 12 вступає в контакт з заготовкою 13, внаслідок чого відбувається їх спільна витяжка з Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDie for manufacture of bimetallic articles
Автори англійськоюTryvailo Mykhailo Semenovych, Titov Viacheslav Andriiovych, Borys Ruslan Stepanovych
Назва патенту російськоюШтамп для изготовления биметаллических изделий
Автори російськоюТривайло Михаил Семенович, Титов Вячеслав Андреевич, Борис Руслан Степанович
МПК / Мітки
МПК: B21D 22/20
Мітки: біметалевих, виготовлення, штамп, виробів
