Ротор асинхронного електродвигуна

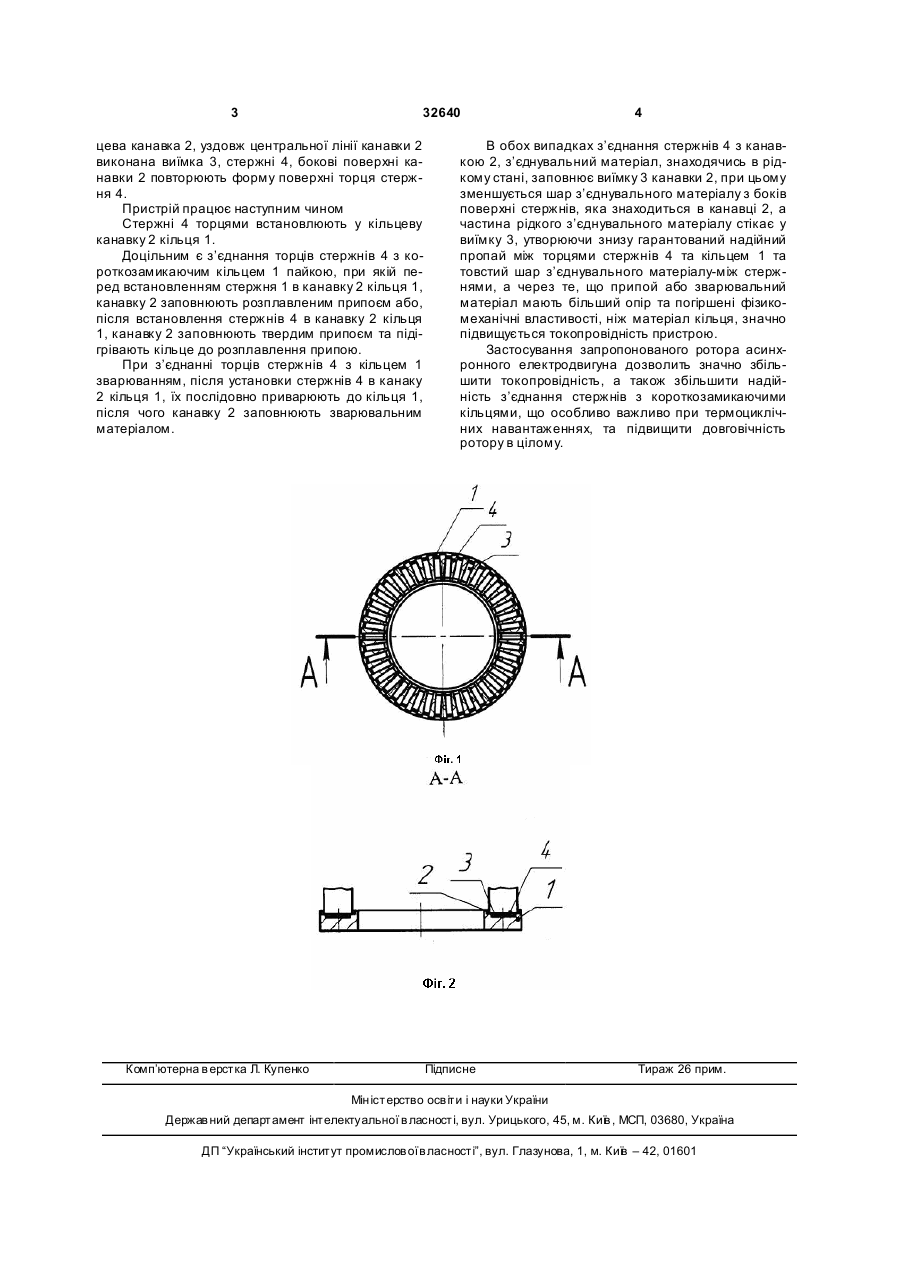

1. Ротор асинхронного електродвигуна, що містить магнітопровід та короткозамкнену обмотку, яка складається із стержнів та короткозамикаючих кілець, за периметром кожного кільця виконана кільцева канавка, який відрізняється тим, що уздовж кільцевої канавки виконана виїмка. 2. Ротор за п.1, який відрізняється тим, що кільцева канавка з боків виконана у формі, що повторює форму поверхні торців стержня. (19) (21) u200800175 (22) 03.01.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) КРУЧКО ВІКТОР ІВАНОВИЧ, UA, КИР'ЯНОВ ВОЛОДИМИР ВАЛЕРІЙОВИЧ, U A, МАЦЕГОРА АНДРІЙ АНАТОЛІЙОВИЧ, U A, САМОЙЛЕНКО ОЛЕКСАНДР ЛЕОНІДОВИЧ, UA, ТАТОМИР ВАДИМ ГРИГОРОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ДОНЕЦЬКИЙ ЕЛЕКТРОТЕХНІЧНИЙ ЗАВОД", U A 3 32640 цева канавка 2, уздовж центральної лінії канавки 2 виконана виїмка 3, стержні 4, бокові поверхні канавки 2 повторюють форму поверхні торця стержня 4. Пристрій працює наступним чином Стержні 4 торцями встановлюють у кільцеву канавку 2 кільця 1. Доцільним є з’єднання торців стержнів 4 з короткозамикаючим кільцем 1 пайкою, при якій перед встановленням стержня 1 в канавку 2 кільця 1, канавку 2 заповнюють розплавленим припоєм або, після встановлення стержнів 4 в канавку 2 кільця 1, канавку 2 заповнюють твердим припоєм та підігрівають кільце до розплавлення припою. При з’єднанні торців стержнів 4 з кільцем 1 зварюванням, після установки стержнів 4 в канаку 2 кільця 1, їх послідовно приварюють до кільця 1, після чого канавку 2 заповнюють зварювальним матеріалом. Комп’ютерна в ерстка Л. Купенко 4 В обох випадках з’єднання стержнів 4 з канавкою 2, з’єднувальний матеріал, знаходячись в рідкому стані, заповнює виїмку 3 канавки 2, при цьому зменшується шар з’єднувального матеріалу з боків поверхні стержнів, яка знаходиться в канавці 2, а частина рідкого з’єднувального матеріалу стікає у виїмку 3, утворюючи знизу гарантований надійний пропай між торцями стержнів 4 та кільцем 1 та товстий шар з’єднувального матеріалу-між стержнями, а через те, що припой або зварювальний матеріал мають більший опір та погіршені фізикомеханічні властивості, ніж матеріал кільця, значно підвищується токопровідність пристрою. Застосування запропонованого ротора асинхронного електродвигуна дозволить значно збільшити токопровідність, а також збільшити надійність з’єднання стержнів з короткозамикаючими кільцями, що особливо важливо при термоциклічних навантаженнях, та підвищити довговічність ротору в цілому. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
