Спосіб оцінки рівномірності плавлення самозахисного порошкового дроту

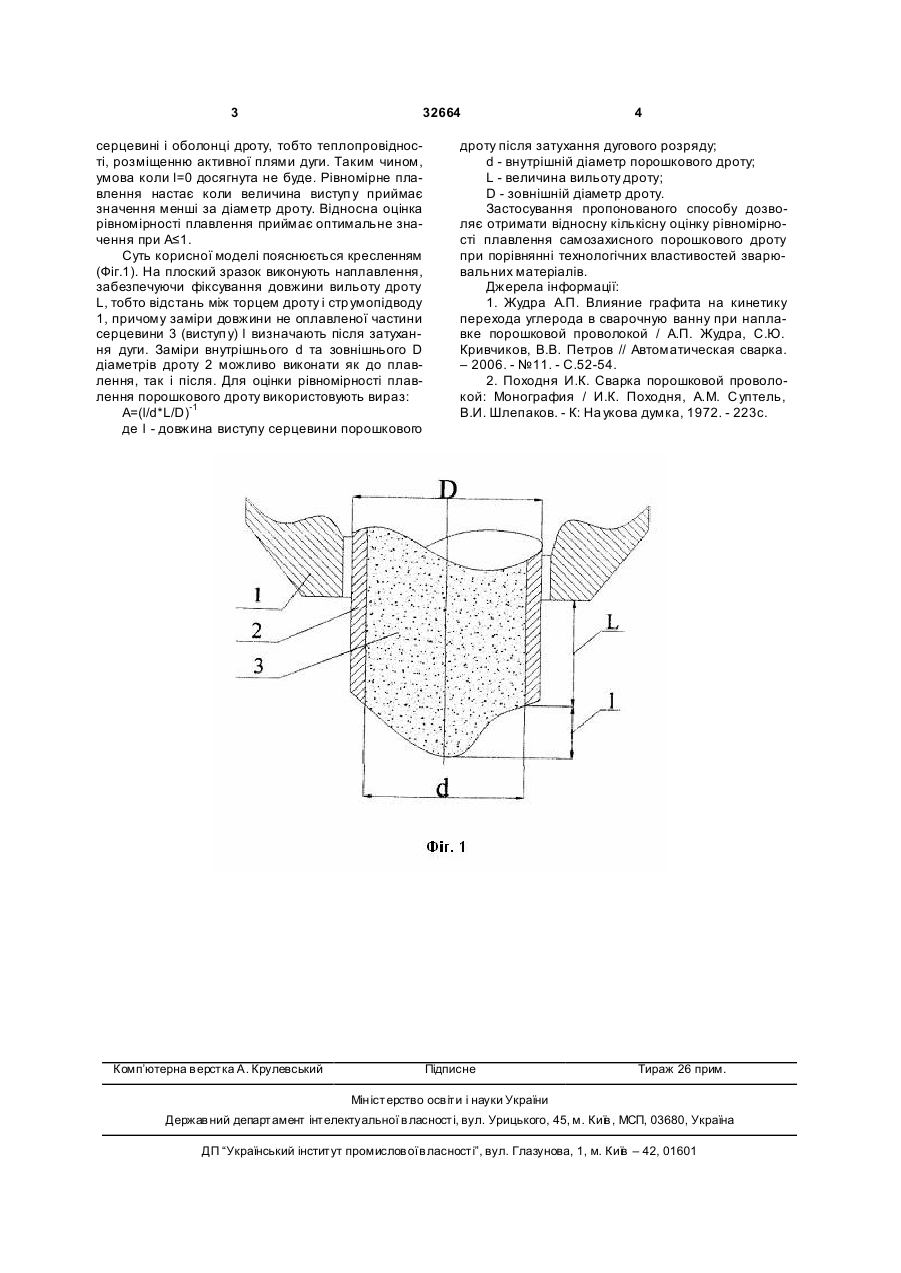

УКРАЇНА (19) UA (11) 32664 (13) U (51) МПК (2006) B23K 28/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС в идається під в ідпов ідальність в ласника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) СПОСІБ ОЦІНКИ РІВНОМІРНОСТІ ПЛАВЛЕННЯ САМОЗАХИСНОГО ПОРОШКОВОГО ДРОТУ 1 2 (13) 32664 (11) В основу корисної моделі поставлена задача розробка способу оцінки рівномірності плавлення, який забезпечує підвищену точність оцінки. Поставлена задача вирішується шляхом, виконання наплавлення, на поверхню підготовленого зразка, з фіксованою величиною вильоту дроту, вимірювання після затухання дугового розряду, внутрішнього та зовнішнього діаметра дроту, довжини виступу серцевини, а оцінку рівномірності плавлення розраховують за виразом: A=(l/d*L/D)-1 де l - довжина виступу серцевини порошкового дроту після затухання дугового розряду; d - внутрішній діаметр порошкового дроту; L - величина вильоту дроту; D - зовнішній діаметр дроту. Фіксування довжини вильоту дроту, при виконанні плавлення на підготовлений зразок, та його діаметра, гарантує ідентичні умови протікання процесу плавлення порошкових дротів з різними шлаковими системами, що позитивно впливає на точність оцінки. Застосування в оцінці рівномірності плавлення величини внутрішнього діаметра порошкового дроту d дозволяє враховувати умови підводу тепла до часточок порошкоподібної серцевини. Довжина виступаючої частини серцевини l, в основному залежить від складу та кількості шлакоутворюючих компонентів. Зменшення виступаючої частини серцевини свідчить про зменшення різниці в швидкості плавлення серцевини і оболонки дроту. Зрівнятись швидкості плавлення не можуть з причини відмінності у властивостях притаманних UA Корисна модель відноситься до галузі зварювання, а саме до способів оцінки зварювальнотехнологічних властивостей порошкових дротів і може знайти застосування для оцінювання рівномірності плавлення самозахисних порошкових дротів. Відомий спосіб оцінки рівномірності плавлення порошкового дроту, при якому визначається критична довжина виступу серцевини при досягненні якої відбувається його руйнування, що й приймається за оцінку [1]. Відомий також спосіб оцінки рівномірності плавлення, обраний як прототип, який полягає в тому, що після затухання дугового розряду вимірюється довжина виступ у неоплавленої частини серцевини, а за оцінку приймається довжина виступу, що залишилась на торці електрода [2]. Загальними суттєвими ознаками відомого способу і того, що заявляється є плавлення на поверхню підготовленого зразка і замирювання величини утвореного виступу серцевини. Вадою цього способу є невисока точність отриманих результатів оцінювання рівномірності плавлення тому що: умови проведення оцінки не одинакові у зв'язку з тим, що при плавленні порошкового дроту не фіксується величина його вильоту; не враховується внутрішній діаметр дроту, що важливо, тому що цей параметр впливає на вміст компонентів серцевини та температуру її нагрівання; оцінка виконується за абсолютним значенням; довжина виступу може бути не однаковою по твірній. U рювання величини утвореного виступу серцевини, який відрізняється тим, що плавлення дроту виконують з фіксованою величиною вильоту, після затухання дугового розряду заміряють внутрішній і зовнішній діаметр дроту, а оцінку рівномірності плавлення розраховують за виразом: A=(l/d·L/D)-1, де l - довжина виступу серцевини порошкового дроту після затухання дугового розряду; d - внутрішній діаметр порошкового дроту; L - довжина вильоту дроту; D - зовнішній діаметр дроту. (19) (21) u200800345 (22) 10.01.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) ГРИНЬ ОЛЕКСАНДР ГРИГОРОВИЧ, UA, КАРПЕНКО ВОЛОДИМИР МИ ХАЙЛОВИЧ, U A, БОЙКО ІГОР ОЛЕКСАНДРОВИЧ, UA (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, U A (57) Спосіб оцінки рівномірності плавлення самозахисного порошкового дроту шля хом його плавлення на поверхню підготовленого зразка і вимі 3 32664 серцевині і оболонці дроту, тобто теплопровідності, розміщенню активної плями дуги. Таким чином, умова коли l=0 досягнута не буде. Рівномірне плавлення настає коли величина виступ у приймає значення менші за діаметр дроту. Відносна оцінка рівномірності плавлення приймає оптимальне значення при А≤1. Суть корисної моделі пояснюється кресленням (Фіг.1). На плоский зразок виконують наплавлення, забезпечуючи фіксування довжини вильоту дроту L, тобто відстань між торцем дроту і стр умопідводу 1, причому заміри довжини не оплавленої частини серцевини 3 (виступ у) l визначають після затухання дуги. Заміри внутрішнього d та зовнішнього D діаметрів дроту 2 можливо виконати як до плавлення, так і після. Для оцінки рівномірності плавлення порошкового дроту використовують вираз: A=(l/d*L/D)-1 де l - довжина виступу серцевини порошкового Комп’ютерна в ерстка А. Крулевський 4 дроту після затухання дугового розряду; d - внутрішній діаметр порошкового дроту; L - величина вильоту дроту; D - зовнішній діаметр дроту. Застосування пропонованого способу дозволяє отримати відносну кількісну оцінку рівномірності плавлення самозахисного порошкового дроту при порівнянні технологічних властивостей зварювальних матеріалів. Джерела інформації: 1. Жудра А.П. Влияние графита на кинетику перехода углерода в сварочную ванну при наплавке порошковой проволокой / А.П. Жудра, С.Ю. Кривчиков, В.В. Петров // Автоматическая сварка. – 2006. - №11. - С.52-54. 2. Походня И.К. Сварка порошковой проволокой: Монография / И.К. Походня, A.M. С уптель, В.И. Шлепаков. - К: На укова думка, 1972. - 223с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
