Прокатний кантувач

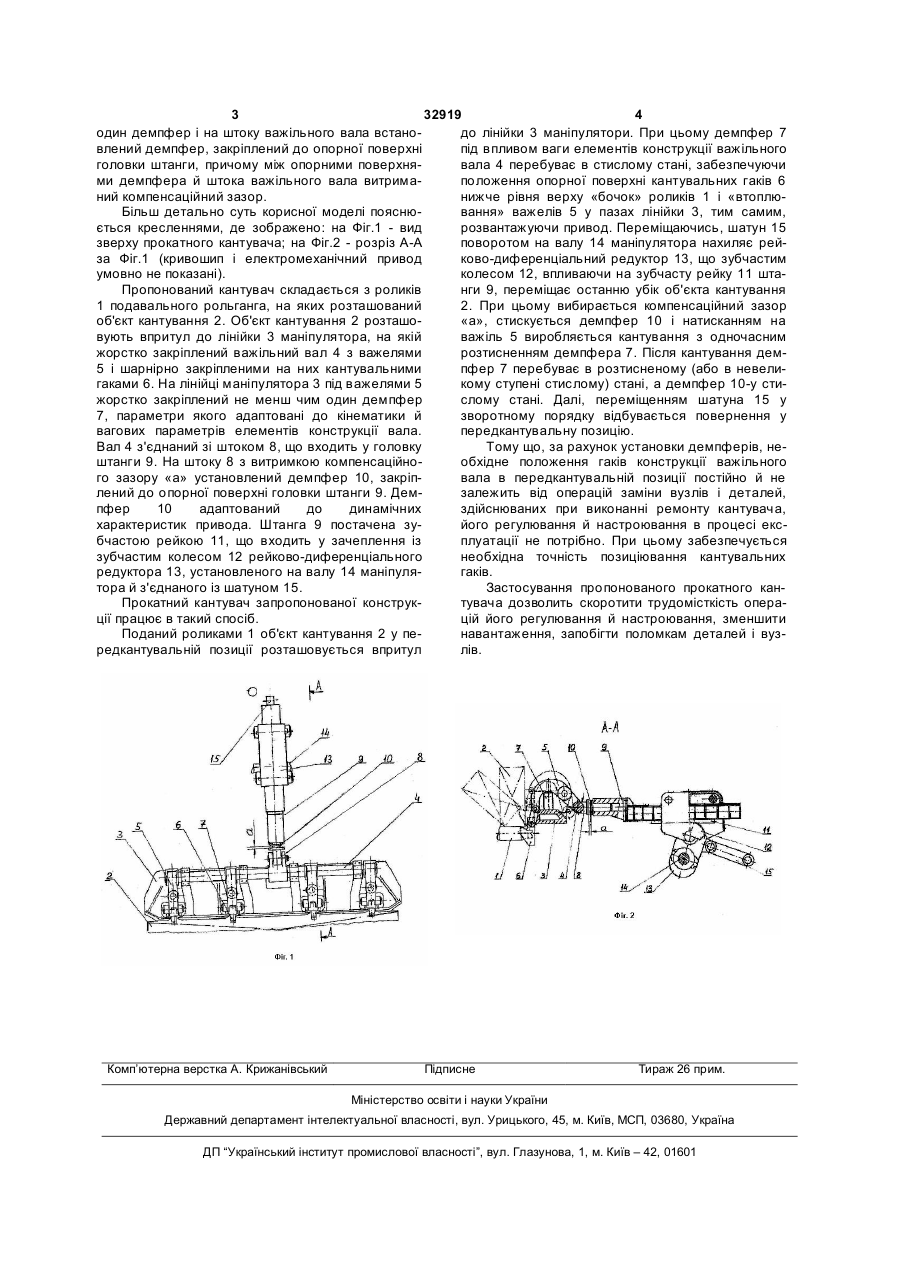

Прокатний кантувач, що містить важільний вал, шарнірно закріплений на лінійці маніпулятора 3 32919 4 один демпфер і на штоку важільного вала встанодо лінійки 3 маніпулятори. При цьому демпфер 7 влений демпфер, закріплений до опорної поверхні під впливом ваги елементів конструкції важільного головки штанги, причому між опорними поверхнявала 4 перебуває в стислому стані, забезпечуючи ми демпфера й штока важільного вала витримаположення опорної поверхні кантувальних гаків 6 ний компенсаційний зазор. нижче рівня верху «бочок» роликів 1 і «втоплюБільш детально суть корисної моделі пояснювання» важелів 5 у пазах лінійки 3, тим самим, ється кресленнями, де зображено: на Фіг.1 - вид розвантажуючи привод. Переміщаючись, шатун 15 зверху прокатного кантувача; на Фіг.2 - розріз А-А поворотом на валу 14 маніпулятора нахиляє рейза Фіг.1 (кривошип і електромеханічний привод ково-диференціальний редуктор 13, що зубчастим умовно не показані). колесом 12, впливаючи на зубчасту рейку 11 штаПропонований кантувач складається з роликів нги 9, переміщає останню убік об'єкта кантування 1 подавального рольганга, на яких розташований 2. При цьому вибирається компенсаційний зазор об'єкт кантування 2. Об'єкт кантування 2 розташо«а», стискується демпфер 10 і натисканням на вують впритул до лінійки 3 маніпулятора, на якій важіль 5 виробляється кантування з одночасним жорстко закріплений важільний вал 4 з важелями розтисненням демпфера 7. Після кантування дем5 і шарнірно закріпленими на них кантувальними пфер 7 перебуває в розтисненому (або в невелигаками 6. На лінійці маніпулятора 3 під важелями 5 кому ступені стислому) стані, а демпфер 10-у стижорстко закріплений не менш чим один демпфер слому стані. Далі, переміщенням шатуна 15 у 7, параметри якого адаптовані до кінематики й зворотному порядку відбувається повернення у вагових параметрів елементів конструкції вала. передкантувальну позицію. Вал 4 з'єднаний зі штоком 8, що входить у головку Тому що, за рахунок установки демпферів, нештанги 9. На штоку 8 з витримкою компенсаційнообхідне положення гаків конструкції важільного го зазору «а» установлений демпфер 10, закріпвала в передкантувальній позиції постійно й не лений до опорної поверхні головки штанги 9. Демзалежить від операцій заміни вузлів і деталей, пфер 10 адаптований до динамічних здійснюваних при виконанні ремонту кантувача, характеристик привода. Штанга 9 постачена зуйого регулювання й настроювання в процесі ексбчастою рейкою 11, що входить у зачеплення із плуатації не потрібно. При цьому забезпечується зубчастим колесом 12 рейково-диференціального необхідна точність позиціювання кантувальних редуктора 13, установленого на валу 14 маніпулягаків. тора й з'єднаного із шатуном 15. Застосування пропонованого прокатного канПрокатний кантувач запропонованої конструктувача дозволить скоротити трудомісткість операції працює в такий спосіб. цій його регулювання й настроювання, зменшити Поданий роликами 1 об'єкт кантування 2 у пенавантаження, запобігти поломкам деталей і вузредкантувальній позиції розташовується впритул лів. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
