Привід круглов`язальної машини
Номер патенту: 33001
Опубліковано: 10.06.2008
Автори: Піпа Борис Федорович, Павленко Георгій Іванович, Марченко Анатолій Іванович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, зубчасту передачу, ведуча шестірня якої встановлена співвісно з веденим шківом клинопасової передачі, вертикальний привідний вал, на якому встановлене зубчасте колесо зубчастої передачі, та обгінну муфту, який відрізняється тим, що обгінна муфта встановлена в ведучий шків клинопасової передачі.
Текст

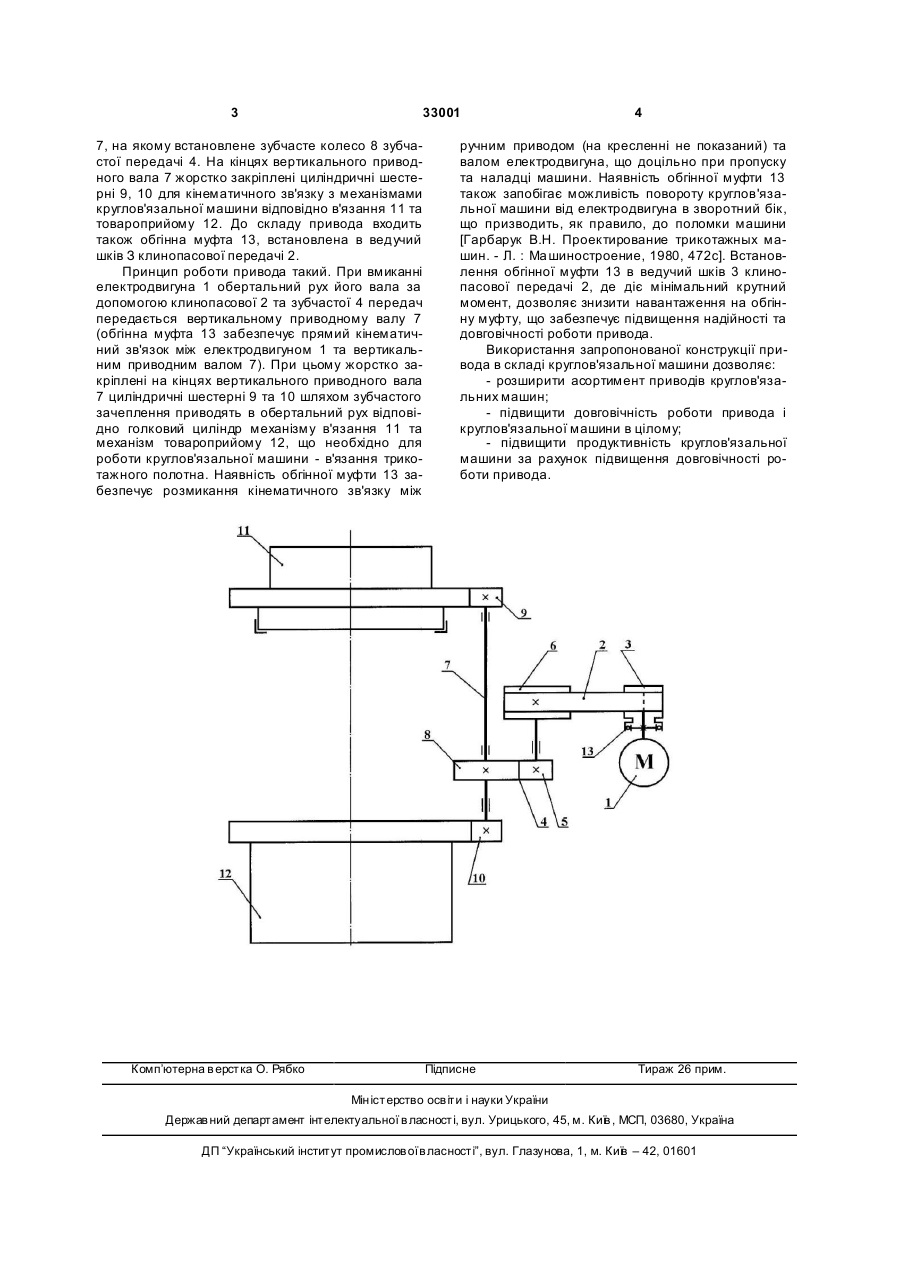

Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий 3 33001 7, на якому встановлене зубчасте колесо 8 зубчастої передачі 4. На кінцях вертикального приводного вала 7 жорстко закріплені циліндричні шестерні 9, 10 для кінематичного зв'язку з механізмами круглов'язальної машини відповідно в'язання 11 та товароприйому 12. До складу привода входить також обгінна муфта 13, встановлена в ведучий шків З клинопасової передачі 2. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою клинопасової 2 та зубчастої 4 передач передається вертикальному приводному валу 7 (обгінна муфта 13 забезпечує прямий кінематичний зв'язок між електродвигуном 1 та вертикальним приводним валом 7). При цьому жорстко закріплені на кінцях вертикального приводного вала 7 циліндричні шестерні 9 та 10 шляхом зубчастого зачеплення приводять в обертальний рух відповідно голковий циліндр механізму в'язання 11 та механізм товароприйому 12, що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. Наявність обгінної муфти 13 забезпечує розмикання кінематичного зв'язку між Комп’ютерна в ерстка О. Рябко 4 ручним приводом (на кресленні не показаний) та валом електродвигуна, що доцільно при пропуску та наладці машини. Наявність обгінної муфти 13 також запобігає можливість повороту круглов'язальної машини від електродвигуна в зворотний бік, що призводить, як правило, до поломки машини [Гарбарук В.Н. Проектирование трикотажных машин. - Л. : Ма шиностроение, 1980, 472с]. Встановлення обгінної муфти 13 в ведучий шків 3 клинопасової передачі 2, де діє мінімальний крутний момент, дозволяє знизити навантаження на обгінну муфту, що забезпечує підвищення надійності та довговічності роботи привода. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода і круглов'язальної машини в цілому; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of round-knitting machine
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Pavlenko Heorhii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Павленко Георгий Иванович
МПК / Мітки
МПК: D04B 15/00
Мітки: привід, круглов'язальної, машини
Код посилання
<a href="https://ua.patents.su/2-33001-privid-kruglovyazalno-mashini.html" target="_blank" rel="follow" title="База патентів України">Привід круглов`язальної машини</a>
Привід круглов’язальної машини
Номер патенту: 14272
Опубліковано: 15.05.2006
Автори: Павленко Георгій Іванович, Федоров Юрій Дмитрович, Марченко Анатолій Іванович, Піпа Борис Федорович
МПК: D04B 15/94
Мітки: круглов'язальної, привід, машини
Формула / Реферат:
Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестірня якої встановлена співвісно з веденим шківом клинопасової передачі, вертикальний привідний вал, на якому встановлене зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної...
Привід круглов’язальної машини
Номер патенту: 68873
Опубліковано: 16.08.2004
Автори: Піпа Борис Федорович, Хомяк Олег Миколайович, Марченко Анатолій Іванович
МПК: D04B 15/94
Мітки: круглов'язальної, привід, машини
Формула / Реферат:
Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестірня якої встановлена на валу веденого шківа клинопасової передачі, вертикальний привідний вал, на якому встановлене зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної...
Привід круглов’язальної машини
Номер патенту: 11193
Опубліковано: 15.12.2005
Автори: Павленко Георгій Іванович, Ловейкіна Світлана Олексіївна, Піпа Борис Федорович
МПК: D04B 15/94
Мітки: круглов'язальної, машини, привід
Формула / Реферат:
Привід круглов'язальної машини, що містить електродвигун, мотор-редуктор, розташований співвісно з електродвигуном та з'єднаний з ним за допомогою муфти, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестірня якої встановлена співвісно з веденим шківом клинопасової передачі, вертикальний привідний вал, на якому встановлене зубчасте колесо зубчастої передачі, а на його кінцях...
Привід круглов’язальної машини
Номер патенту: 66719
Опубліковано: 17.05.2004
Автори: Павленко Георгій Іванович, Піпа Борис Федорович, Ловейкіна Світлана Олексіївна
МПК: D04B 15/94
Мітки: круглов'язальної, привід, машини
Формула / Реферат:
Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестірня якої встановлена на валу веденого шківа клинопасової передачі, вертикальний привідний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного з'єднання з зубчастим колесом голкового...
Привід круглов’язальної машини
Номер патенту: 66564
Опубліковано: 17.05.2004
Автори: Володін Сергій Олексійович, Піпа Борис Федорович
МПК: D04B 15/94
Мітки: круглов'язальної, привід, машини
Формула / Реферат:

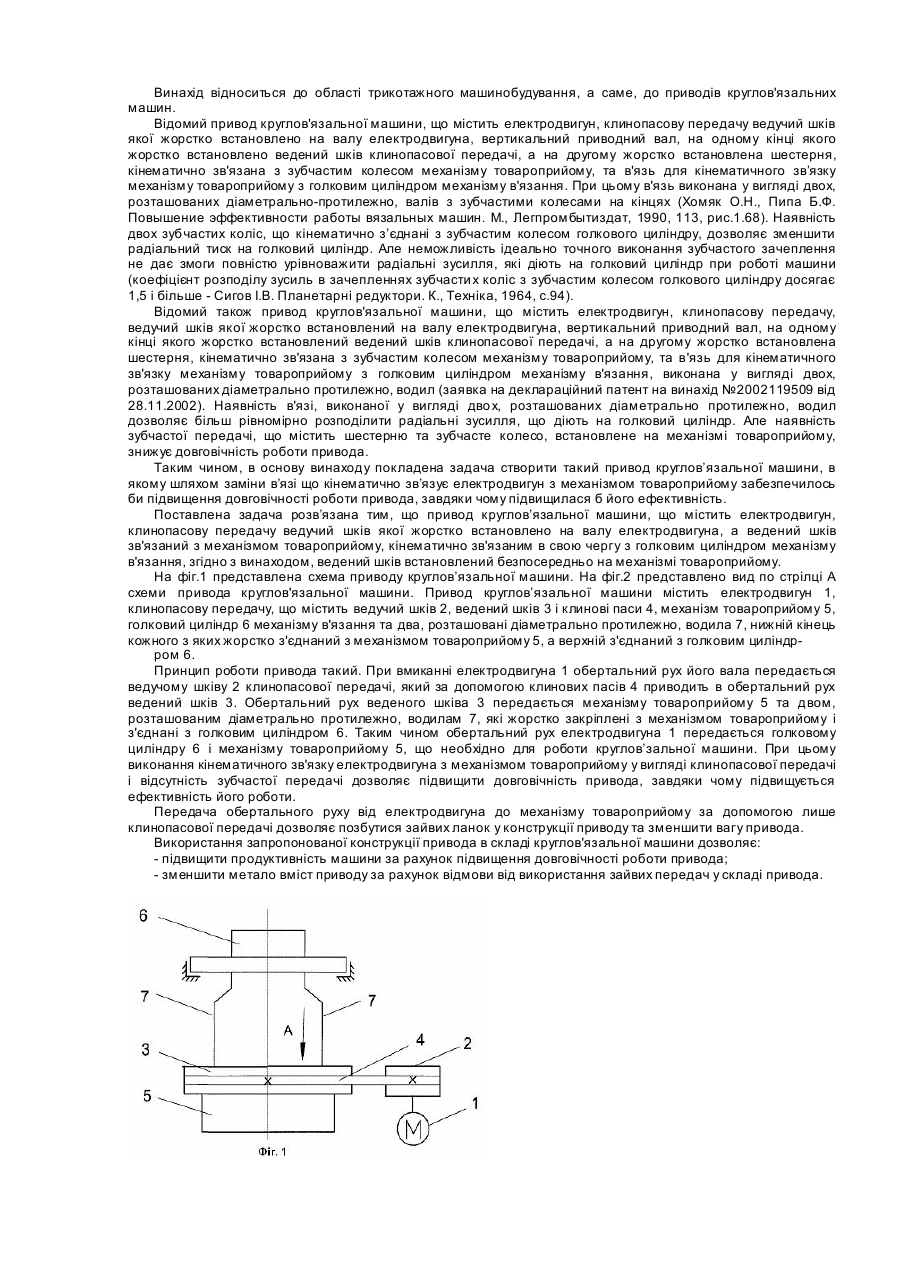

Привід круглов’язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, а ведений шків зв'язаний з механізмом товароприйому, кінематично зв'язаним в свою чергу з голковим циліндром механізму в'язання, який відрізняється тим, що ведений шків клинопасової передачі встановлений безпосередньо на механізмі товароприйому.
