Товарний валок круглов`язальної машини

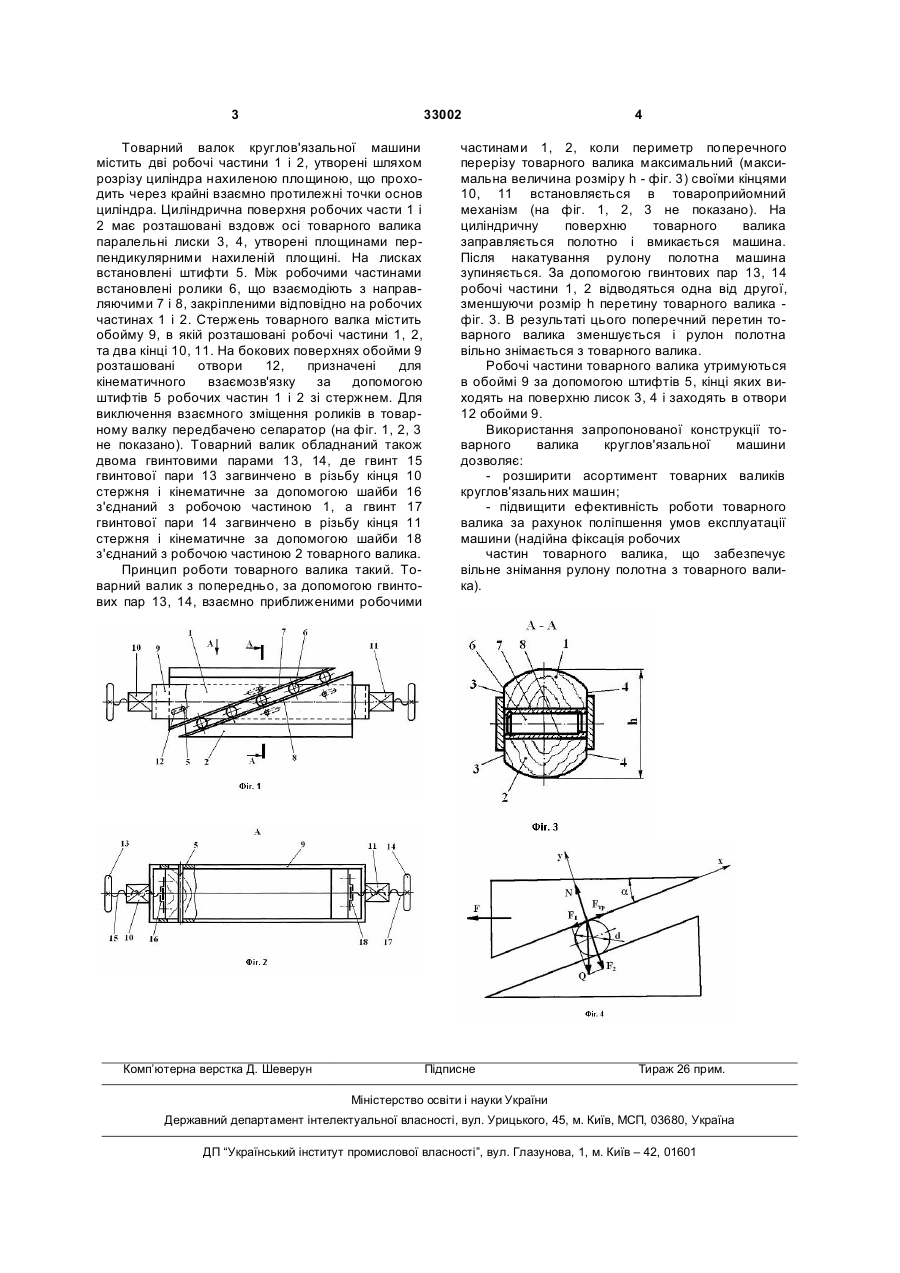

Товарний валок круглов'язальної машини, що містить дві робочі частини, стержень, всередині якого вони розташовані, та ролики, встановлені між робочими частинами, який відрізняється тим, що додатково обладнаний двома гвинтовими парами, а в кінцях стержня виконані різьби, причому гвинт кожної з гвинтових пар загвинчений в різьбу відповідного кінця стержня та кінематично з'єднаний з відповідною робочою частиною. (19) (21) u200800941 (22) 28.01.2008 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, UA, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 33002 Товарний валок круглов'язальної машини містить дві робочі частини 1 і 2, утворені шляхом розрізу циліндра нахиленою площиною, що проходить через крайні взаємно протилежні точки основ циліндра. Циліндрична поверхня робочих части 1 і 2 має розташовані вздовж осі товарного валика паралельні лиски 3, 4, утворені площинами перпендикулярними нахиленій площині. На лисках встановлені штифти 5. Між робочими частинами встановлені ролики 6, що взаємодіють з направляючими 7 і 8, закріпленими відповідно на робочих частинах 1 і 2. Стержень товарного валка містить обойму 9, в якій розташовані робочі частини 1, 2, та два кінці 10, 11. На бокових поверхнях обойми 9 розташовані отвори 12, призначені для кінематичного взаємозв'язку за допомогою штифтів 5 робочих частин 1 і 2 зі стержнем. Для виключення взаємного зміщення роликів в товарному валку передбачено сепаратор (на фіг. 1, 2, 3 не показано). Товарний валик обладнаний також двома гвинтовими парами 13, 14, де гвинт 15 гвинтової пари 13 загвинчено в різьбу кінця 10 стержня і кінематичне за допомогою шайби 16 з'єднаний з робочою частиною 1, а гвинт 17 гвинтової пари 14 загвинчено в різьбу кінця 11 стержня і кінематичне за допомогою шайби 18 з'єднаний з робочою частиною 2 товарного валика. Принцип роботи товарного валика такий. Товарний валик з попередньо, за допомогою гвинтових пар 13, 14, взаємно приближеними робочими Комп’ютерна верстка Д. Шеверун 4 частинами 1, 2, коли периметр поперечного перерізу товарного валика максимальний (максимальна величина розміру h - фіг. 3) своїми кінцями 10, 11 встановляється в товароприйомний механізм (на фіг. 1, 2, 3 не показано). На циліндричну поверхню товарного валика заправляється полотно і вмикається машина. Після накатування рулону полотна машина зупиняється. За допомогою гвинтових пар 13, 14 робочі частини 1, 2 відводяться одна від другої, зменшуючи розмір h перетину товарного валика фіг. 3. В результаті цього поперечний перетин товарного валика зменшується і рулон полотна вільно знімається з товарного валика. Робочі частини товарного валика утримуються в обоймі 9 за допомогою штифтів 5, кінці яких виходять на поверхню лисок 3, 4 і заходять в отвори 12 обойми 9. Використання запропонованої конструкції товарного валика круглов'язальної машини дозволяє: - розширити асортимент товарних валиків круглов'язальних машин; - підвищити ефективність роботи товарного валика за рахунок поліпшення умов експлуатації машини (надійна фіксація робочих частин товарного валика, що забезпечує вільне знімання рулону полотна з товарного валика). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
