Спосіб стабілізації обертання колекторного електродвигуна
Формула / Реферат
Спосіб стабілізації обертання колекторного електродвигуна, що включає підживлення його імпульсною послідовністю, утворення зворотного ланцюгового зв'язку і вимірювання параметрів, перетворення їх в сигнали, підсумовування і порівняння сигналів, який відрізняється тим, що для утворення зворотного зв'язку використовують напругу, яка генерується електродвигуном, а вимірюють параметри в паузах між керуючими імпульсами.
Текст

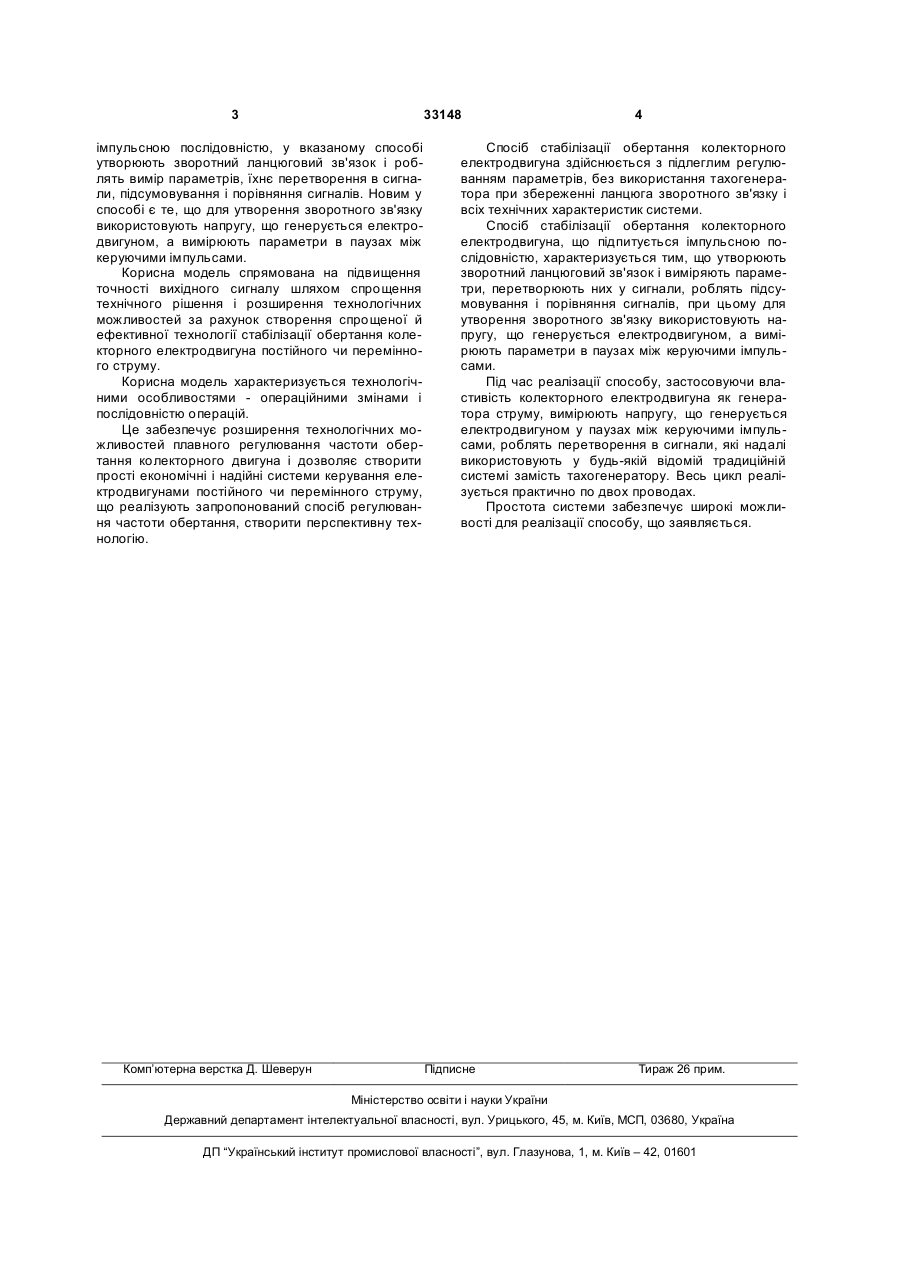

Спосіб стабілізації обертання колекторного електродвигуна, що включає підживлення його імпульсною послідовністю, утворення зворотного 3 33148 імпульсною послідовністю, у вказаному способі утворюють зворотний ланцюговий зв'язок і роблять вимір параметрів, їхнє перетворення в сигнали, підсумовування і порівняння сигналів. Новим у способі є те, що для утворення зворотного зв'язку використовують напругу, що генерується електродвигуном, а вимірюють параметри в паузах між керуючими імпульсами. Корисна модель спрямована на підвищення точності вихідного сигналу шляхом спрощення технічного рішення і розширення технологічних можливостей за рахунок створення спрощеної й ефективної технології стабілізації обертання колекторного електродвигуна постійного чи перемінного струму. Корисна модель характеризується технологічними особливостями - операційними змінами і послідовністю операцій. Це забезпечує розширення технологічних можливостей плавного регулювання частоти обертання колекторного двигуна і дозволяє створити прості економічні і надійні системи керування електродвигунами постійного чи перемінного струму, що реалізують запропонований спосіб регулювання частоти обертання, створити перспективну технологію. Комп’ютерна верстка Д. Шеверун 4 Спосіб стабілізації обертання колекторного електродвигуна здійснюється з підлеглим регулюванням параметрів, без використання тахогенератора при збереженні ланцюга зворотного зв'язку і всіх технічних характеристик системи. Спосіб стабілізації обертання колекторного електродвигуна, що підпитується імпульсною послідовністю, характеризується тим, що утворюють зворотний ланцюговий зв'язок і виміряють параметри, перетворюють них у сигнали, роблять підсумовування і порівняння сигналів, при цьому для утворення зворотного зв'язку використовують напругу, що генерується електродвигуном, а вимірюють параметри в паузах між керуючими імпульсами. Під час реалізації способу, застосовуючи властивість колекторного електродвигуна як генератора струму, вимірюють напругу, що генерується електродвигуном у паузах між керуючими імпульсами, роблять перетворення в сигнали, які надалі використовують у будь-якій відомій традиційній системі замість тахогенератору. Весь цикл реалізується практично по двох проводах. Простота системи забезпечує широкі можливості для реалізації способу, що заявляється. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for stabilization of rotation of collector electric motor
Автори англійськоюMiakotin Dmytro Оlекsаndrоvусh
Назва патенту російськоюСпособ стабилизации вращения коллекторного электродвигателя
Автори російськоюМякотин Дмитрий Александрович
МПК / Мітки
МПК: H02K 23/52, H02K 23/00
Мітки: обертання, спосіб, стабілізації, електродвигуна, колекторного
