Гальмова система транспортного засобу з різними осьовими навантаженнями
Номер патенту: 33589
Опубліковано: 15.02.2001
Автори: Стецько Сергій Михайлович, Морозов Олександр Михайлович, Лучанінов Олексій Володимирович, Могила Валентин Іванович
Текст

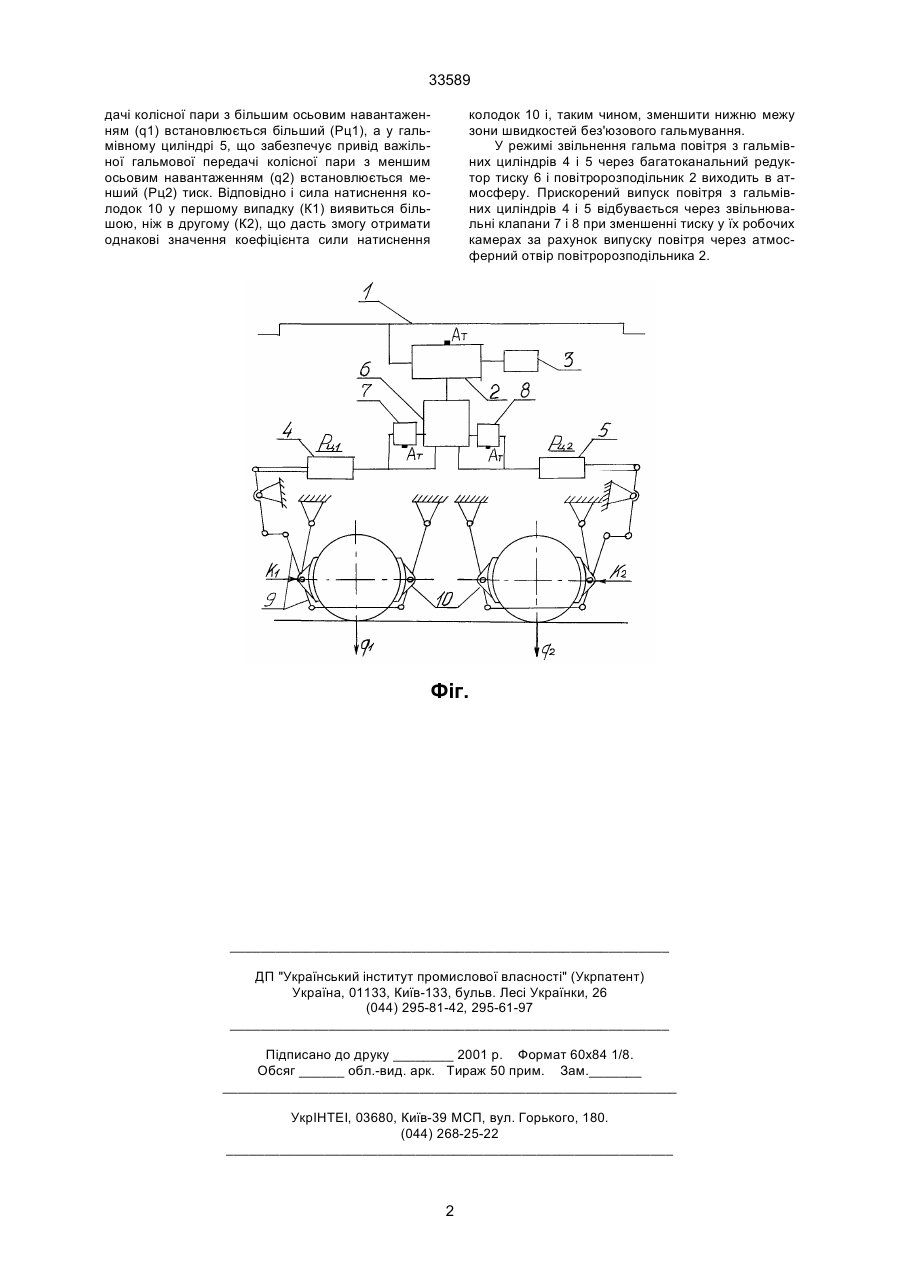

1. Гальмова система транспортного засобу з різними осьовими навантаженнями, що містить гальмову магістраль, під'єднаний до неї повітро 33589 дачі колісної пари з більшим осьовим навантаженням (q1) встановлюється більший (Рц1), а у гальмівному циліндрі 5, що забезпечує привід важільної гальмової передачі колісної пари з меншим осьовим навантаженням (q2) встановлюється менший (Рц2) тиск. Відповідно і сила натиснення колодок 10 у першому випадку (К1) виявиться більшою, ніж в другому (К2), що дасть змогу отримати однакові значення коефіцієнта сили натиснення колодок 10 і, таким чином, зменшити нижню межу зони швидкостей без'юзового гальмування. У режимі звільнення гальма повітря з гальмівних циліндрів 4 і 5 через багатоканальний редуктор тиску 6 і повітророзподільник 2 виходить в атмосферу. Прискорений випуск повітря з гальмівних циліндрів 4 і 5 відбувається через звільнювальні клапани 7 і 8 при зменшенні тиску у їх робочих камерах за рахунок випуску повітря через атмосферний отвір повітророзподільника 2. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюBrake system of transport vehicle with different axial loads
Автори англійськоюMorozov Oleksandr Mykhailovych, Mohyla Valentyn Ivanovych, Stetsko Serhii Mykhailovych, Luchaninov Oleksii Volodymyrovych
Назва патенту російськоюТормозная система транспортного средства с разными осевыми нагрузками
Автори російськоюМорозов Александр Михайлович, Могила Валентин Иванович, Стецько Сергей Михайлович, Лучанинов Алексей Владимирович
МПК / Мітки
МПК: B60T 15/60
Мітки: осьовими, навантаженнями, система, різними, гальмова, засобу, транспортного
