Затвор

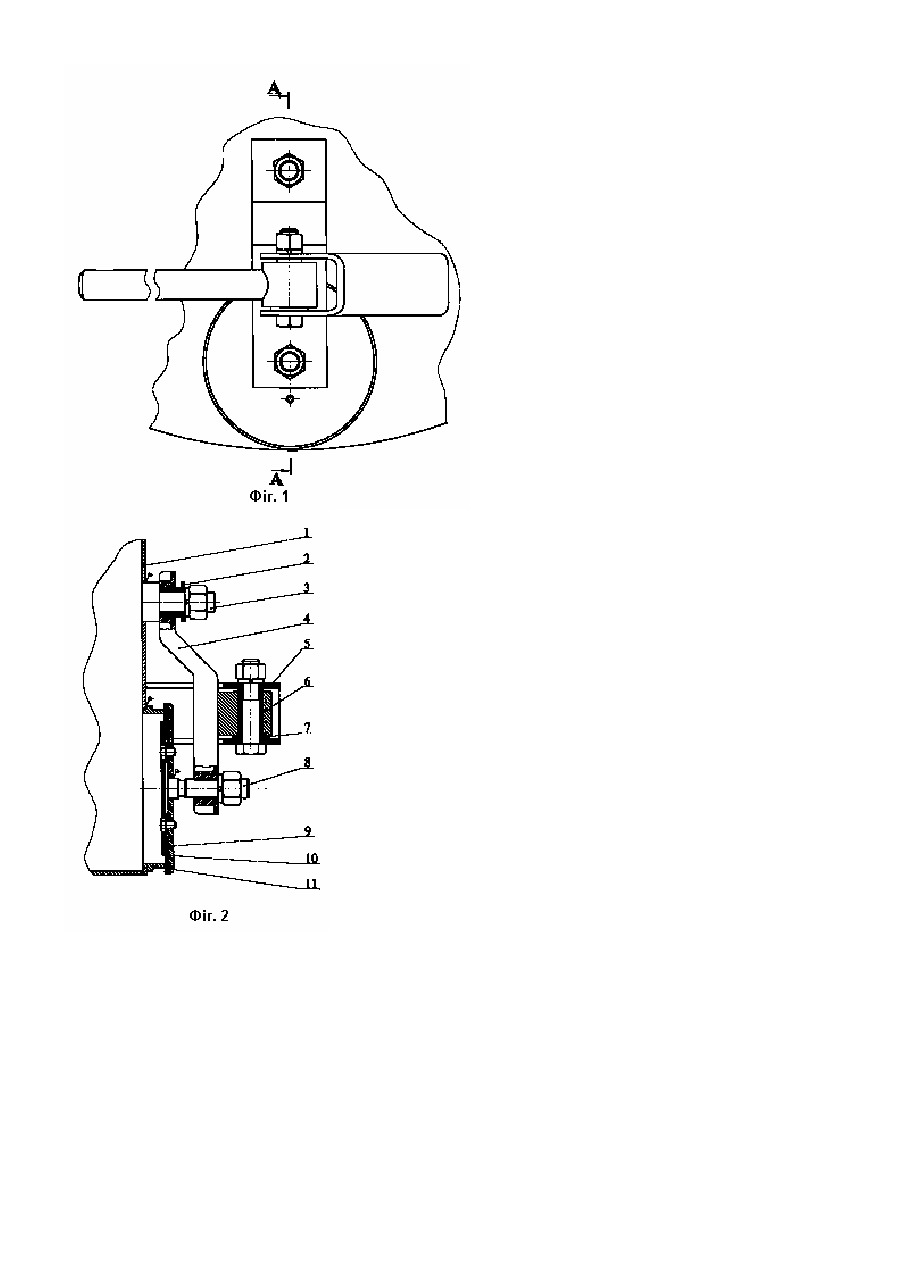

Корисна модель відноситься до пристроїв обладнання для приготування, зберігання та видачі рідких сумішей типу будівельних розчинів і може застосовуватись у промисловості будівельних матеріалів та в будівництві. Відомий аналог - затвор [1], який складається з вала, запірного диска, лопаті з еластичним елементом, пружини, порожнистої опори, підшипника, втулки та рукоятки. Перевагою даного затвора є те, що завдяки спеціальній лопаті подвійновипуклої форми та еластичному елементові на диску забезпечується повнота видалення із порожнистої опори залишків будівельного розчину під час закривання та відкривання затвора. Це призводить до безвідмовної роботи затвора під час видачі будівельного розчину з бункера. Герметичність забезпечується першочерговим притиранням запірного диска до торця опори і в подальшому підтримується за рахунок притирання в абразиві будівельного розчину. Затвор може відкриватись за допомогою рукоятки або автоматично шляхом приводу, який кінематичне пов'язаний з цією рукояткою. Недоліком існуючої конструкції затвора є поступовий вихід з ладу під дією абразивного розчину очищувальної лопаті з еластичним елементом і, як наслідок, погіршення перепускної здатності затвора. Також під дією компонентів будівельного розчину після тривалого простою поверхня запірного диска і внутрішнього торця опори піддаються впливу корозії, що призводить до заклинювання затвора. Відомий прототип - затвор, що використовується у складі розчинозмішувальної установки УРЗ-3,8 [2]. Він складається із корпуса, диска, валика, втулки, рукоятки, головки та пружини. Перевагою даної конструкції є простота виготовлення, висока перепускна здатність (унаслідок відсутності додаткових елементів, розташованих усередині корпуса), швидкість спрацювання, можливість регулювання подачі будівельного розчину під час розвантаження бункера в спеціальну тару. Недоліком даної конструкції затвора є також виникнення продуктів корозії на поверхнях диска та торцевої частини корпуса, що призводить до його заклинювання. Унаслідок негативного впливу абразивних частинок будівельного розчину робочі поверхні диска та корпуса зазнають нерівномірного абразивного зношування. Це призводить до нещільності прилягання диска під час закривання затвора, отже, герметичність бункера втрачається. Це явище дуже помітне на рідких будівельних розчинах. Метою корисної моделі є створення затвора пристроїв для приготування, зберігання та видачі рідких сумішей типу будівельних розчинів, який би дозволяв щільно закривати розвантажувальний отвір та був надійним навіть після тривалої експлуатації. Поставлене завдання вирішується таким чином, що на поверхні контакту запірного елемента затвора із горловиною розвантажувального отвору закріплена гумова прокладка, а в закритому положенні запірний елемент притискається до горловини ексцентриком. На Фіг.1, 2 показана схема затвора розвантажувального отвору. У стінці 1 бункера розчинозмішувальної машини розташована горловина 11 розвантажувального отвору. На стінці бункера закріплена співвісно до горловини вісь 3, на яку через нерухому втулку 2 надітий важіль 4 затвора. Довжина втулки вибрана таким чином, що важіль може зміщуватись вздовж її осі на 4-5мм. На стінці бункера закріплено кронштейн 5 ексцентрика. У кронштейні за допомогою болта з гайкою закріплена нерухомо втулка 7 ексцентрика, на яку надітий ексцентрик 6. Запірний елемент затвора представляє собою клапан 8, на правому кінці якого нарізана різьба. Правий кінець клапана вкручений у різьбовий отвір важеля і зафіксований гайкою. На робочій поверхні клапана розміщено гумову прокладку 9, яка фіксується тарілкою 10 за допомогою болтів. Затвор працює наступним чином. Клапан 8 обертається на важелі 4 навколо осі 3. У закритому положенні клапан розташовують таким чином, щоб він гумовою прокладкою 9 рівномірно торкався горловини 11 розвантажувального отвору. Для надійного притискання клапана до горловини провертають ексцентрик 6 (на ексцентрику для цього передбачена ручка). У свою чергу останній тисне на середину важеля 4, зсуваючи його вздовж осі 3, і щільно притискає до горловини. Щоб відкрити затвор, ексцентрик переводять у протилежне положення, відводять важіль із клапаном від горловини та провертають важіль навколо осі 3 вбік. Таким чином, розвантажувальний отвір відкривається. Перемішаний розчин під дією гідростатичного тиску та напору від робочих органів обладнання потрапляє крізь горловину в спеціальну тару, а отже, залишає бункер пристрою для приготування, зберігання та видачі рідких сумішей типу будівельних розчинів. Перевагами даної корисної моделі є висока швидкість спрацювання, якість ізолювання внутрішнього об'єму бункера, перепускна здатність та надійність при простоті й технологічності конструкції затвора. Використання корисної моделі в будівництві дозволить зменшити витрати будівельного розчину під час перемішування внаслідок його протікання крізь затвори. Існуючі конструкції останніх після тривалого терміну експлуатації під дією робочого середовища втрачають свої герметизуючі властивості, перепускну здатність, швидкість та надійність спрацювання. Джерела інформації: 1. А.с. 1346513 СССР, МКИ 4 В 65 D 90/54. Затвор / В.У. Устьянцев, АГ. Онищенко. - Заявл. 17.03.86. - Опубл. 23.10.87 // Бюл. изобрет. - 1987. -№39. 2. Онищенко О.Г. Нові машини для механізації опоряджувальних робіт у будівництві / О.Г. Онищенко, А.В. Васильєв, С.В. Попов // Збірник наукових праць (галузеве машинобудування, будівництво) / Полтав. нац. техн. унт ім. Ю. Кондратюка. - Полтава: ПолтНТУ, 2006. - Вип. 17. - С.3 - 7.
