Вимірювальна котушка

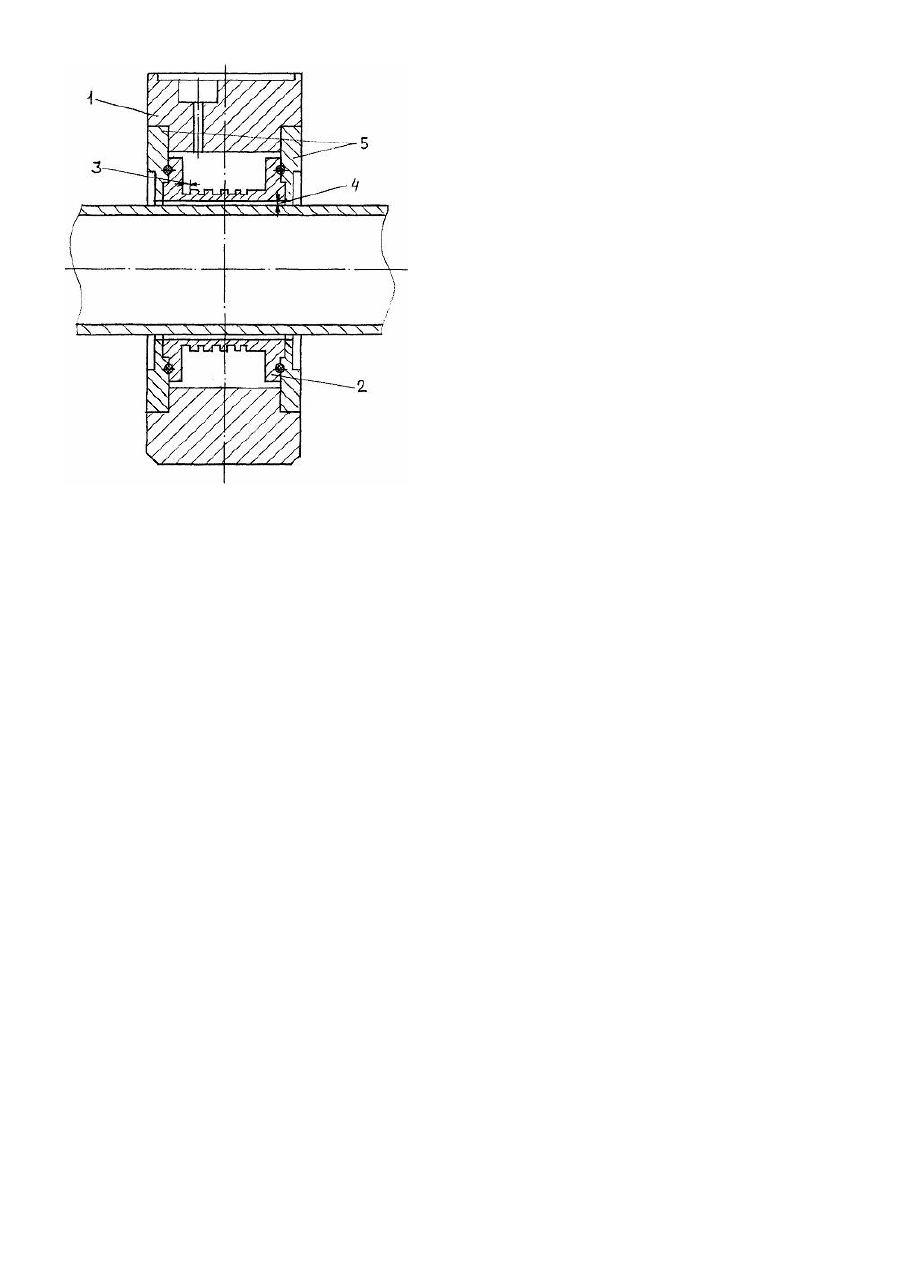

Корисна модель належить до пристрою для безперервного неруйнуючого контролю якості електрозварник труб, зокрема, до вимірювальних котушок і може знайти застосування в чорній металургії, хімічній, авіаційній і інших галузях промисловості. Найбільш близьким аналогом пристрою, який заявляється, вибраним як прототип, є знімна вимірювальна котушка, використовувана у вихрострумовій установці «Династат ДСП - 100» фірми «CSG» (Німеччина) для безперервного контролю якості виготовлених труб і профілів, яка має корпус, каркас з прохідним отвором і намотувальними пазами для укладання проводу обмоток, два захисно-центруючих латунних фланця, що забезпечують герметизацію корпуса котушки і запобігають попаданню охолоджувальної рідини, а також захищає від механічних вібрацій рухомої труби (креслення 3-007-02.17 CSG). Товщина стінки каркаса вимірювальної котушки і проміжок між трубою і поверхнею котушки складають 1мм. Конструкція виконана з текстоліту і є нерозбірною. Загальними суттєвими ознаками відомого та приладу, що заявляється, є те, що вимірювальна котушка має корпус і каркас з прохідним отвором і намотувальними пазами, два латунних захисно-центрувальних фланця. При контролі якості електрозварних труб чутливість відомої вимірювальної котушки до механічних і електричних пошкоджень забезпечується проміжком в 1мм між поверхнею прохідного отвору і проводом обмотки (діаметр проводу 0,04мм). Змінний некалібрований зовнішній діаметр рухомої труби і биття в осі прокатки приводять до механічних пошкоджень вимірювальної котушки. Каркас вимірювальної котушки має товщину стінок 1мм і виконаний з текстоліту, має велику гігроскопічність і не забезпечує тривалої герметизації обмоток. Два латунних захисно-центрувальних фланця не захищають корпус вимірювальної котушки від попадання охолоджувальної рідини на обмотки каркаса. При механічних або електричних пошкодженнях вимірювальної котушки неможливо замінити тільки каркас з обмотками - потрібна повна її заміна. В основу корисної моделі поставлена задача збереження чутливості і підвищення стійкості вимірювальної котушки до механічних і електричних пошкоджень шляхом зміни конструкції двох латунних захисноцентрувальних фланців і каркаса таким чином, що їх внутрішні діаметри - прохідні отвори повністю співпадають. Корпус і каркас вимірювальної котушки виготовляються з поліаміду, збільшуються діаметр проводу до 0,07мм і кількість витків. Проміжок між трубою і вимірювальною котушкою збільшується до 3мм. За рахунок цього підвищується стійкість вимірювальної котушки до механічних і електричних пошкоджень, охолоджувальна рідина не потрапляє на обмотки каркаса, збільшується термін служби, забезпечується ремонтопридатність, надійність роботи. Поставлене завдання вирішується тим, що у вимірювальній котушці, яка складається з корпусу, каркасу з прохідним отвором і намотувальними пазами, двох латунних захисно-центрувальних фланців, змінюються конструкції двох латунних захисно-центрувальних фланців і каркаса таким чином, що їх внутрішні діаметри прохідні отвори повністю співпадають. Корпус і каркас вимірювальної котушки виготовляються з поліаміду, збільшуються діаметр проводу до 0,07мм і кількість витків. Проміжок між трубою і вимірювальною котушкою збільшується до 3мм. Запропонована конструкція забезпечує стійкість вимірювальної котушки до механічних і електричних пошкоджень, охолоджувальна рідина не потрапляє на обмотки каркаса, забезпечує повну герметизацію котушки і її ремонтопридатність, збільшує термін служби. Суть запропонованої корисної моделі пояснюється кресленням. На кресленні зображена вимірювальна котушка, яка має корпус 1, виготовлений з поліаміду, два латунних захисно-центрувальних фланця 5, куди установлюється каркас 2 з намотувальними пазами 3 для робочих обмоток. Внутрішній діаметр каркаса 2 вимірювальної котушки є прохідним отвором для руху контрольованої труби. При цьому два захисно-центрувальних фланця 5 фіксують з двох сторін каркас 2 вимірювальної котушки в корпусі 1 і захищають від попадання охолоджувальної рідини на обмотки, запобігають механічним і електричним пошкодженням. Для захисту від механічних пошкоджень каркаса 2 вимірювальної котушки збільшений проміжок 4 в прохідному отворі між поверхнею труби і котушкою до 3мм. При проходженні труби скрізь прохідний отвір каркаса 2 вимірювальної котушки з намотувальними пазами 3, її робоча обмотка викликає в тілі рухомої труби вихровий струм, який зчитується обмотками вимірювальної котушки, аналізується вихрострумовою установкою і виявляє дефекти, зв'язані з порушенням суцільності металу в процесі зварного з'єднання: непровари, пропали, тріщини та дефекти, не зв'язані з порушенням суцільності металу: зминання кромки, вм'ятини та ін. Два латунних захисно-центрувальних фланця 5 фіксують з двох сторін каркас 2 вимірювальної котушки в корпусі 1 і захищають від попадання охолоджувальної рідини на обмотки каркаса, перешкоджають механічним і електричним пошкодженням.
