Електричні вимірювальні кліщі

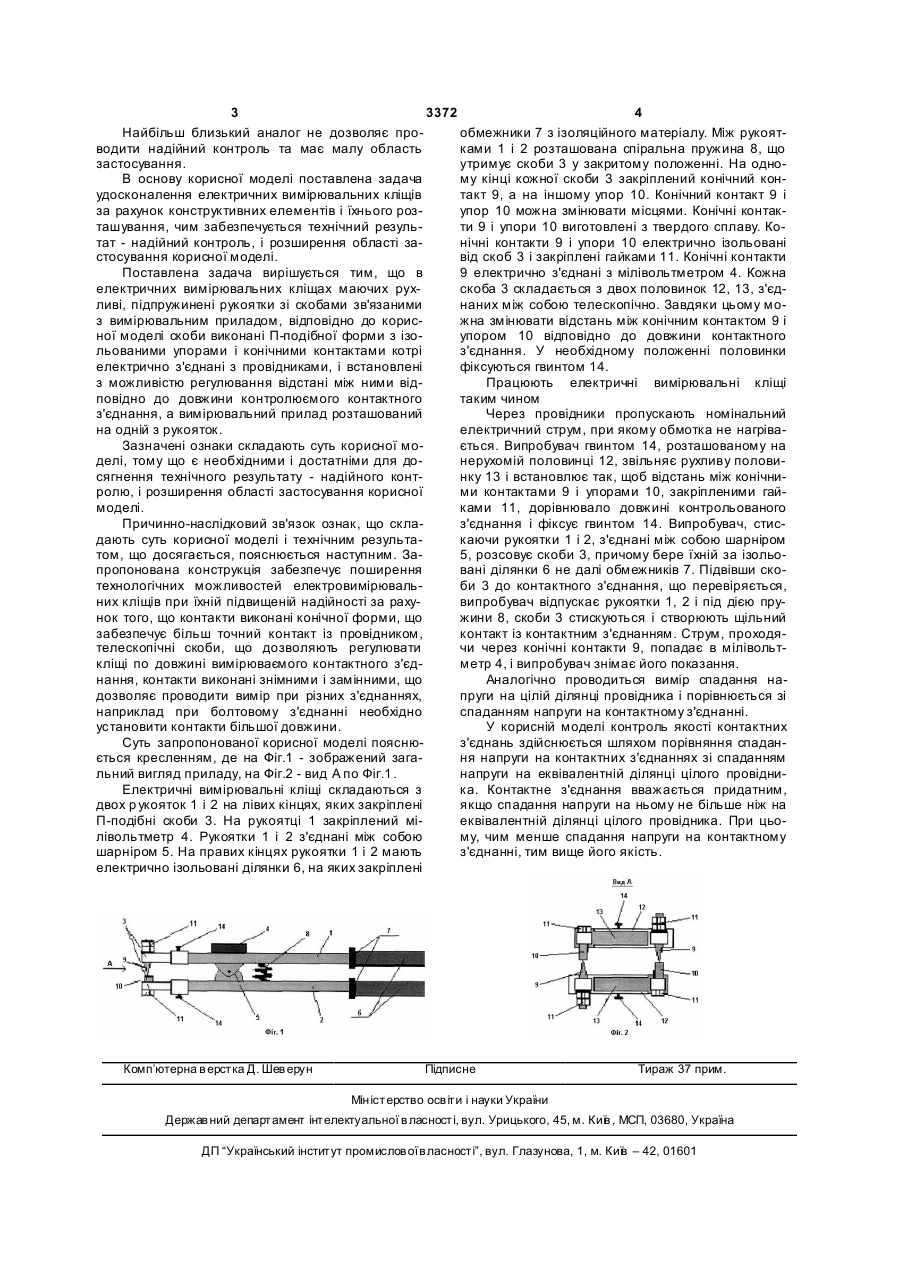

Електричні вимірювальні кліщі, що містять рухливі, підпружинені рукоятки зі скобами, зв'яза 3 3372 4 Найбільш близький аналог не дозволяє прообмежники 7 з ізоляційного матеріалу. Між рукоятводити надійний контроль та має малу область ками 1 і 2 розташована спіральна пружина 8, що застосування. утримує скоби 3 у закритому положенні. На одноВ основу корисної моделі поставлена задача му кінці кожної скоби 3 закріплений конічний конудосконалення електричних вимірювальних кліщів такт 9, а на іншому упор 10. Конічний контакт 9 і за рахунок конструктивних елементів і їхнього розупор 10 можна змінювати місцями. Конічні контакташування, чим забезпечується технічний результи 9 і упори 10 виготовлені з твердого сплаву. Котат - надійний контроль, і розширення області занічні контакти 9 і упори 10 електрично ізольовані стосування корисної моделі. від скоб 3 і закріплені гайками 11. Конічні контакти Поставлена задача вирішується тим, що в 9 електрично з'єднані з мілівольтметром 4. Кожна електричних вимірювальних кліщах маючих рухскоба 3 складається з двох половинок 12, 13, з'єдливі, підпружинені рукоятки зі скобами зв'язаними наних між собою телескопічно. Завдяки цьому моз вимірювальним приладом, відповідно до корисжна змінювати відстань між конічним контактом 9 і ної моделі скоби виконані П-подібної форми з ізоупором 10 відповідно до довжини контактного льованими упорами і конічними контактами котрі з'єднання. У необхідному положенні половинки електрично з'єднані з провідниками, і встановлені фіксуються гвинтом 14. з можливістю регулювання відстані між ними відПрацюють електричні вимірювальні кліщі повідно до довжини контролюємого контактного таким чином з'єднання, а вимірювальний прилад розташований Через провідники пропускають номінальний на одній з рукояток. електричний струм, при якому обмотка не нагріваЗазначені ознаки складають суть корисної моється. Випробувач гвинтом 14, розташованому на делі, тому що є необхідними і достатніми для донерухомій половинці 12, звільняє рухливу половисягнення технічного результату - надійного контнку 13 і встановлює так, щоб відстань між конічниролю, і розширення області застосування корисної ми контактами 9 і упорами 10, закріпленими гаймоделі. ками 11, дорівнювало довжині контрольованого Причинно-наслідковий зв'язок ознак, що склаз'єднання і фіксує гвинтом 14. Випробувач, стисдають суть корисної моделі і технічним результакаючи рукоятки 1 і 2, з'єднані між собою шарніром том, що досягається, пояснюється наступним. За5, розсовує скоби 3, причому бере їхній за ізольопропонована конструкція забезпечує поширення вані ділянки 6 не далі обмежників 7. Підвівши скотехнологічних можливостей електровимірювальби 3 до контактного з'єднання, що перевіряється, них кліщів при їхній підвищеній надійності за рахувипробувач відпускає рукоятки 1, 2 і під дією прунок того, що контакти виконані конічної форми, що жини 8, скоби 3 стискуються і створюють щільний забезпечує більш точний контакт із провідником, контакт із контактним з'єднанням. Струм, проходятелескопічні скоби, що дозволяють регулювати чи через конічні контакти 9, попадає в мілівольткліщі по довжині вимірюваємого контактного з'єдметр 4, і випробувач знімає його показання. нання, контакти виконані знімними і замінними, що Аналогічно проводиться вимір спадання надозволяє проводити вимір при різних з'єднаннях, пруги на цілій ділянці провідника і порівнюється зі наприклад при болтовому з'єднанні необхідно спаданням напруги на контактному з'єднанні. установити контакти більшої довжини. У корисній моделі контроль якості контактних Суть запропонованої корисної моделі пояснюз'єднань здійснюється шляхом порівняння спаданється кресленням, де на Фіг.1 - зображений заганя напруги на контактних з'єднаннях зі спаданням льний вигляд приладу, на Фіг.2 - вид А по Фіг.1 . напруги на еквівалентній ділянці цілого провідниЕлектричні вимірювальні кліщі складаються з ка. Контактне з'єднання вважається придатним, двох р укояток 1 і 2 на лівих кінцях, яких закріплені якщо спадання напруги на ньому не більше ніж на П-подібні скоби 3. На рукоятці 1 закріплений міеквівалентній ділянці цілого провідника. При цьолівольтметр 4. Рукоятки 1 і 2 з'єднані між собою му, чим менше спадання напруги на контактному шарніром 5. На правих кінцях рукоятки 1 і 2 мають з'єднанні, тим вище його якість. електрично ізольовані ділянки 6, на яких закріплені Комп’ютерна в ерстка Д. Шев ерун Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
