Вентиляційний клапан зворотної тяги

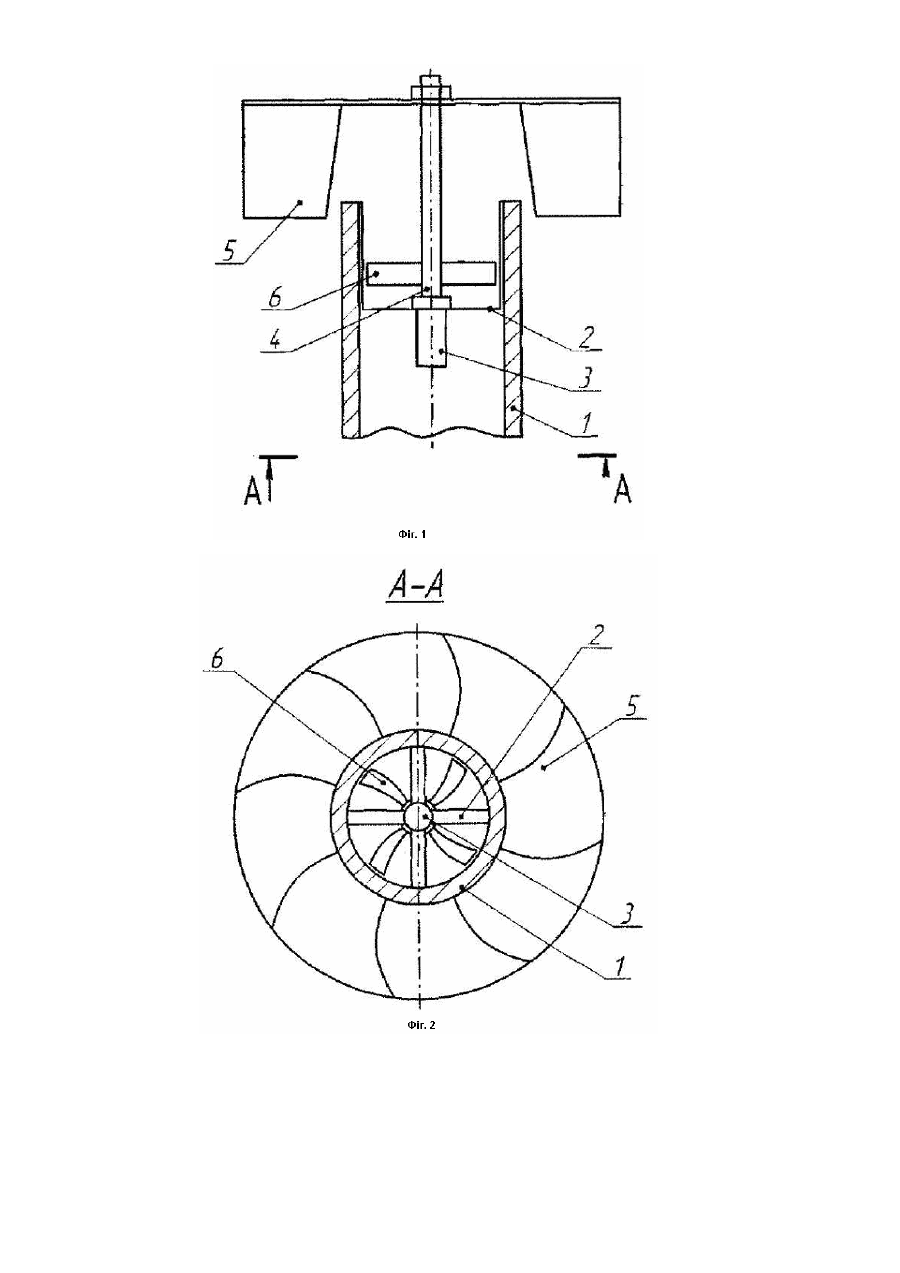

Корисна модель стосується систем вентиляції газоопалювальної апаратури, а саме вентиляційних клапанів, і може бути використана у машинобудуванні, металургії, енергетиці та ін. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є вентиляційний клапан, що містить запірний орган у вигляді диску з еластичного матеріалу, встановленого на маточині з можливістю осьового переміщення на напрямній у робочій площині корпусу, що закріплений на трубі. Диск перекриває два концентричних сідла, внутрішнє з яких виконано на трубі, а зовнішнє - в корпусі, причому порожнина між сідлами сполучена з входом і в ній розміщені розпірки, що з’єднують сідла. В корпусі концентрично зовнішньому сідлу виконана кільцева канавка, а принаймні в одній з розпірок - канал, що з’єднує кільцеву канавку з внутрішнім простором труби і забезпечує відвід вологи, яка скопилася в корпусі клапана [А.с. СРСР №1012806, МПК3 F16K 24/02, оп. 15.04.83]. Недоліком відомого вентиляційного клапана є його занадто складна конструкція, яка при цьому не вирішує повністю проблему надійності в роботі. В основу корисної моделі поставлено задачу вдосконалення вентиляційного клапана, в якому шляхом конструктивних змін забезпечується підвищення надійності роботи при понижених температурах навколишнього середовища, унеможливлення зворотної тяги в трубі при рвучкому вітрі і створення постійної статичної і динамічної вентиляції у трубі. Поставлена задача вирішується тим, що у вентиляційному клапані зворотної тяги, що містить запірний орган, встановлений співвісно з трубою, згідно з корисною моделлю запірний орган виконаний у вигляді обертового гвинта, що розташований у трубі і приводиться у дію робочим колесом вітродвигуна, встановленим з ним на одному валу, причому діаметр робочого колеса вітродвигуна більший або дорівнює діаметру обертового гвинта. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв’язок. Конструктивні зміни у вентиляційному клапані, а саме виконання запірного органу у вигляді обертового гвинта, що розташований у трубі і приводиться у дію робочим колесом вітродвигуна, встановленим з ним на одному валу, причому діаметр робочого колеса вітродвигуна більший або дорівнює діаметру обертового гвинта, у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечують при пориві вітру, коли тиск ззовні труби може бути більшим за тиск у трубі, розкручення робочого колеса вітродвигуна, який, у свою чергу, розкручує гвинт, який обертаючись утворює додатковий потік повітря, за напрямком співпадаючий з напрямком потоку газів з труби, підсилюючи тягу. Таким чином, чим сильніший вітер, тим сильніше запирається вентиляційна система потоком газів з труби, що унеможливлює утворення зворотної тяги в трубі. Конструкція клапана така, що він постійно відкритий у напрямку виходу газів з труби, тому водний конденсат разом з газом уходить в атмосферу, а не накопичується у закритих порожнинах клапана, що підвищує надійність його роботи при понижених температурах. Сутність запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 зображений осьовий розріз вентиляційного клапана, а на Фіг.2 - переріз А-А на Фіг.1. Вентиляційний клапан закріплений на трубі 1 за допомогою шарніра 2, на якому розташована втулка 3, шарнірно зв’язана з валом 4 робочого колеса 5 вітродвигуна, який приводить у дію обертовий гвинт 6, що знаходиться у трубі 1. Вентиляційний клапан працює таким чином. При відсутності вітру зворотна тяга не може мати місце, через те, що тиск газового середовища у трубі 1 більший за атмосферний, внаслідок статичного перепаду температури в трубі і висоти труби. При вітрі може виникнути ситуація, коли тиск ззовні труби 1 буде локально більшим за тиск у трубі. Однак, порив вітру починає обертати робоче колесо 5 вітродвигуна, а воно, у свою чергу, обертовий гвинт 6, розташований у трубі 1. Потік газу, організований гвинтом 6, підсилює тягу в трубі 1 і запирає її, запобігаючи утворення зворотної тяги. Клапан постійно відкритий у напрямку виходу газів з труби 1, тому водний конденсат разом з газом уходить в атмосферу.
