Струминний захоплювач
Номер патенту: 33825
Опубліковано: 15.02.2001
Автори: Козбур Ігор Романович, Савків Володимир Богданович, Лобур Тарас Богданович, Проць Ярослав Іванович
Текст

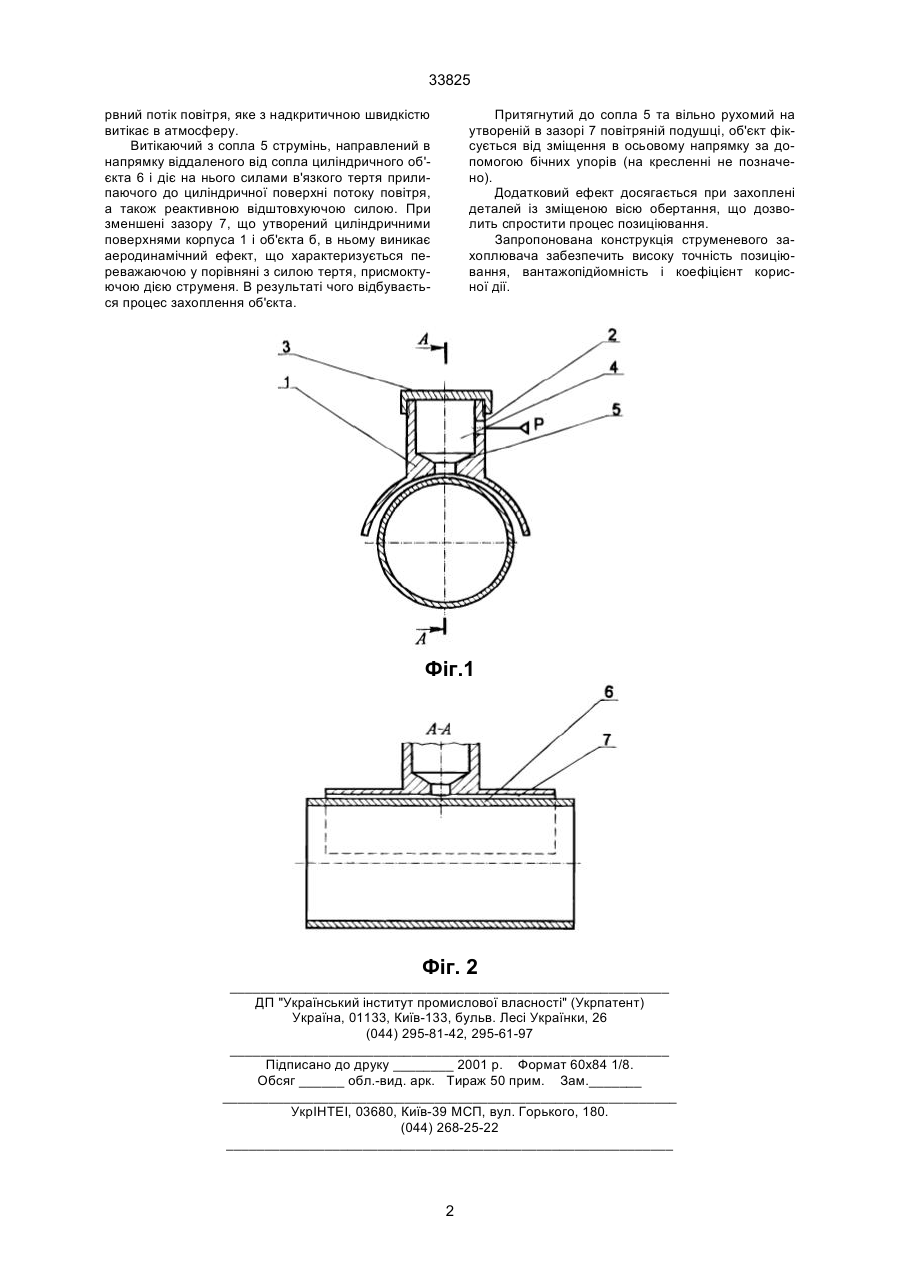

Струменевий захоплювач, що містить корпус, порожнина якого зв'язана з пневмосистемою, який відрізняється тим, що взаємодіюча з об'єктом поверхня корпуса має циліндричну форму, перпендикулярно до осі якої симетрично виконано сопло, що з'єднує джерело тиску з атмосферою. (19) (21) 99042080 (22) 13.04.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Проць Ярослав Іванович, Савків Володимир Богданович, Козбур Ігор Романович, Лобур Тарас Богданович 33825 рвний потік повітря, яке з надкритичною швидкістю витікає в атмосферу. Витікаючий з сопла 5 струмінь, направлений в напрямку віддаленого від сопла циліндричного об'єкта 6 і діє на нього силами в'язкого тертя прилипаючого до циліндричної поверхні потоку повітря, а також реактивною відштовхуючою силою. При зменшені зазору 7, що утворений циліндричними поверхнями корпуса 1 і об'єкта б, в ньому виникає аеродинамічний ефект, що характеризується переважаючою у порівняні з силою тертя, присмоктуючою дією струменя. В результаті чого відбувається процес захоплення об'єкта. Притягнутий до сопла 5 та вільно рухомий на утвореній в зазорі 7 повітряній подушці, об'єкт фіксується від зміщення в осьовому напрямку за допомогою бічних упорів (на кресленні не позначено). Додатковий ефект досягається при захоплені деталей із зміщеною вісю обертання, що дозволить спростити процес позиціювання. Запропонована конструкція струменевого захоплювача забезпечить високу точність позиціювання, вантажопідйомність і коефіцієнт корисної дії. Фіг.1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюJet claw
Автори англійськоюProts Yaroslav Ivanovych, Savkiv Volodymyr Bohdanovych, Kozbur Ihor Romanovych, Lobur Taras Bohdanovych
Назва патенту російськоюСтруйный захват
Автори російськоюПроц Ярослав Иванович, Савкив Владимир Богданович, Козбур Игорь Романович, Лобур Тарас Богданович
МПК / Мітки
МПК: B25J 15/06
Мітки: захоплювач, струминний
