Струминний гомогенізатор молока
Номер патенту: 30779
Опубліковано: 15.12.2000
Автори: Заремба Віталій Казимирович, Луканіна Катерина Сергієвна
Формула / Реферат
1. Струминний гомогенізатор молока, який має камеру з вихідним патрубком, опозитно розташовані в ній втулки з соплами та комунікації подачі сировини, який відрізняється тим, що втулки між собою і сопла відносно вісі втулок виконані несоосно так, що відстань між осями втулок менше відстані між віссю втулки та віссю сопла, а втулки закріплені з можливістю регулювання їх положення,
2. Струминний гомогенізатор молока по п.1, який відрізняється тим, що втулки в камері закріплені зовнішнім різьбовим з’єднанням з контргайками.
Текст

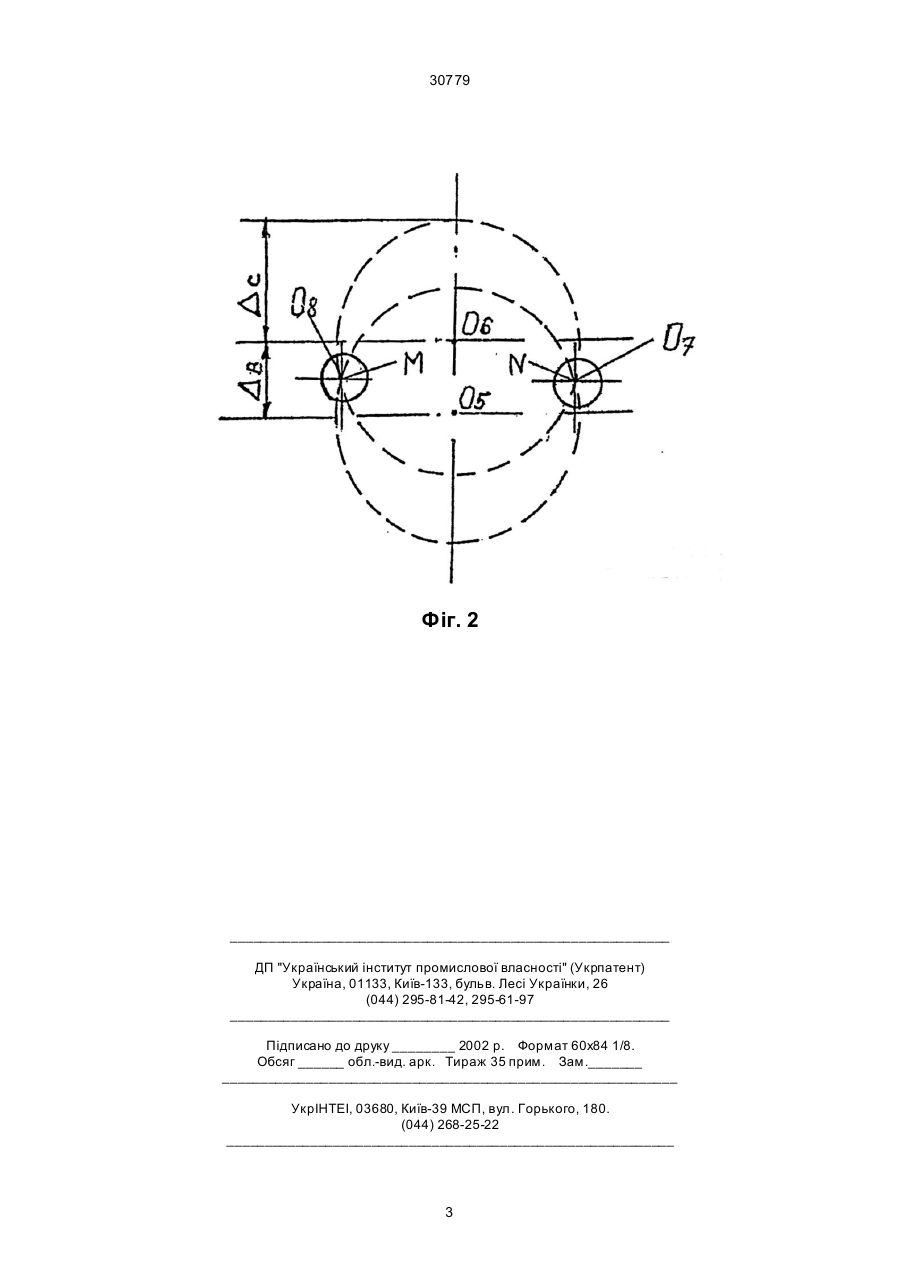

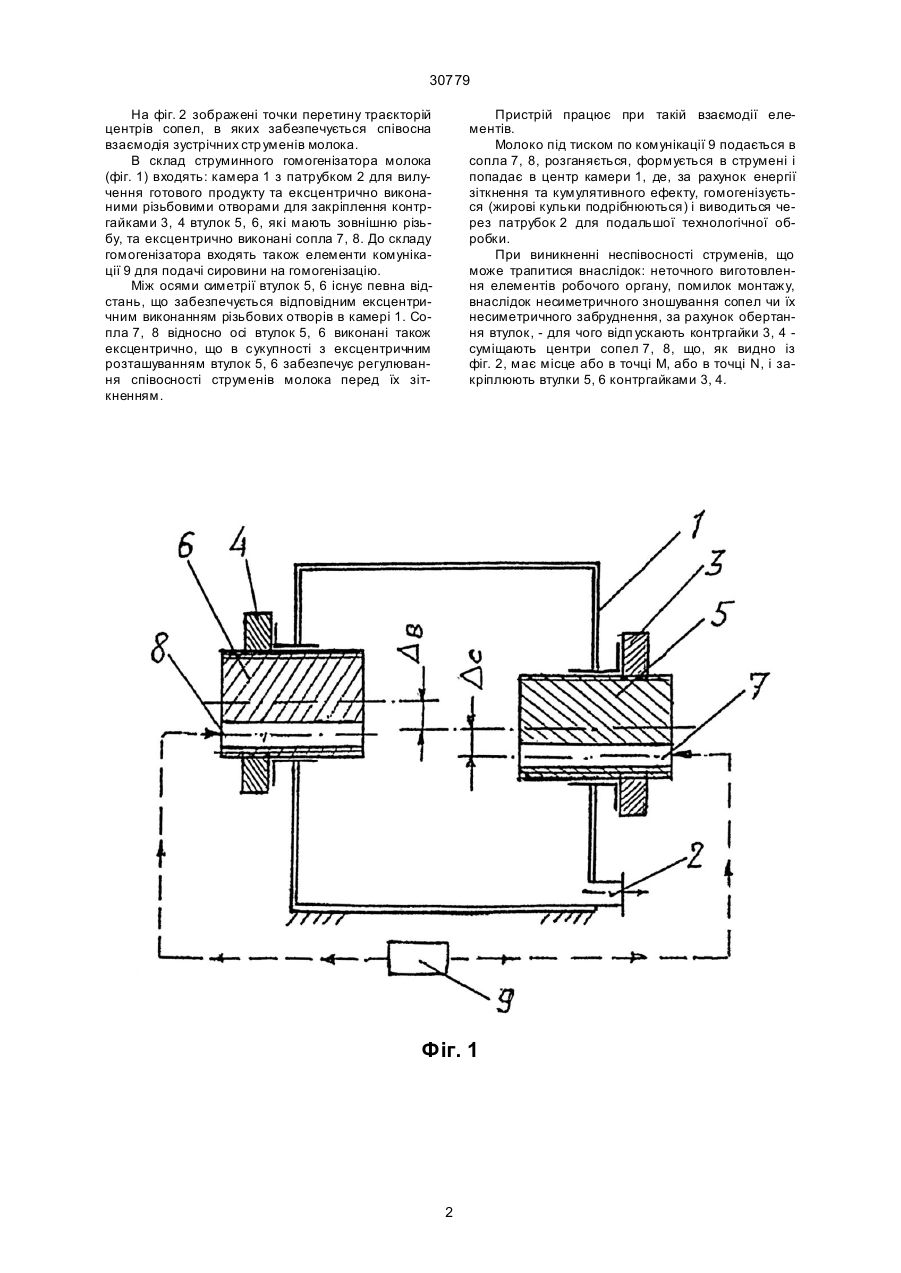

1. Струминний гомогенізатор молока, який має камеру з вихідним патрубком, опозитно розташо 30779 На фіг. 2 зображені точки перетину траєкторій центрів сопел, в яких забезпечується співосна взаємодія зустрічних стр уменів молока. В склад струминного гомогенізатора молока (фіг. 1) входять: камера 1 з патрубком 2 для вилучення готового продукту та ексцентрично виконаними різьбовими отворами для закріплення контргайками 3, 4 втулок 5, 6, які мають зовнішню різьбу, та ексцентрично виконані сопла 7, 8. До складу гомогенізатора входять також елементи комунікації 9 для подачі сировини на гомогенізацію. Між осями симетрії втулок 5, 6 існує певна відстань, що забезпечується відповідним ексцентричним виконанням різьбових отворів в камері 1. Сопла 7, 8 відносно осі втулок 5, 6 виконані також ексцентрично, що в сукупності з ексцентричним розташуванням втулок 5, 6 забезпечує регулювання співосності струменів молока перед їх зіткненням. Пристрій працює при такій взаємодії елементів. Молоко під тиском по комунікації 9 подається в сопла 7, 8, розганяється, формується в струмені і попадає в центр камери 1, де, за рахунок енергії зіткнення та кумулятивного ефекту, гомогенізується (жирові кульки подрібнюються) і виводиться через патрубок 2 для подальшої технологічної обробки. При виникненні неспівосності струменів, що може трапитися внаслідок: неточного виготовлення елементів робочого органу, помилок монтажу, внаслідок несиметричного зношування сопел чи їх несиметричного забруднення, за рахунок обертання втулок, - для чого відп ускають контргайки 3, 4 суміщають центри сопел 7, 8, що, як видно із фіг. 2, має місце або в точці M, або в точці N, і закріплюють втулки 5, 6 контргайками 3, 4. Фіг. 1 2 30779 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюJet homogenizer of milk
Автори англійськоюZaremba Vitalii Kazimirovych, Lukanina Kateryna Serhiivna
Назва патенту російськоюСтруйный гомогенизатор молока
Автори російськоюЗаремба Виталий Казимирович, Луканина Екатерина Сергеевна
МПК / Мітки
МПК: B02C 19/06
Мітки: молока, гомогенізатор, струминний
