Елемент нерівнозначності

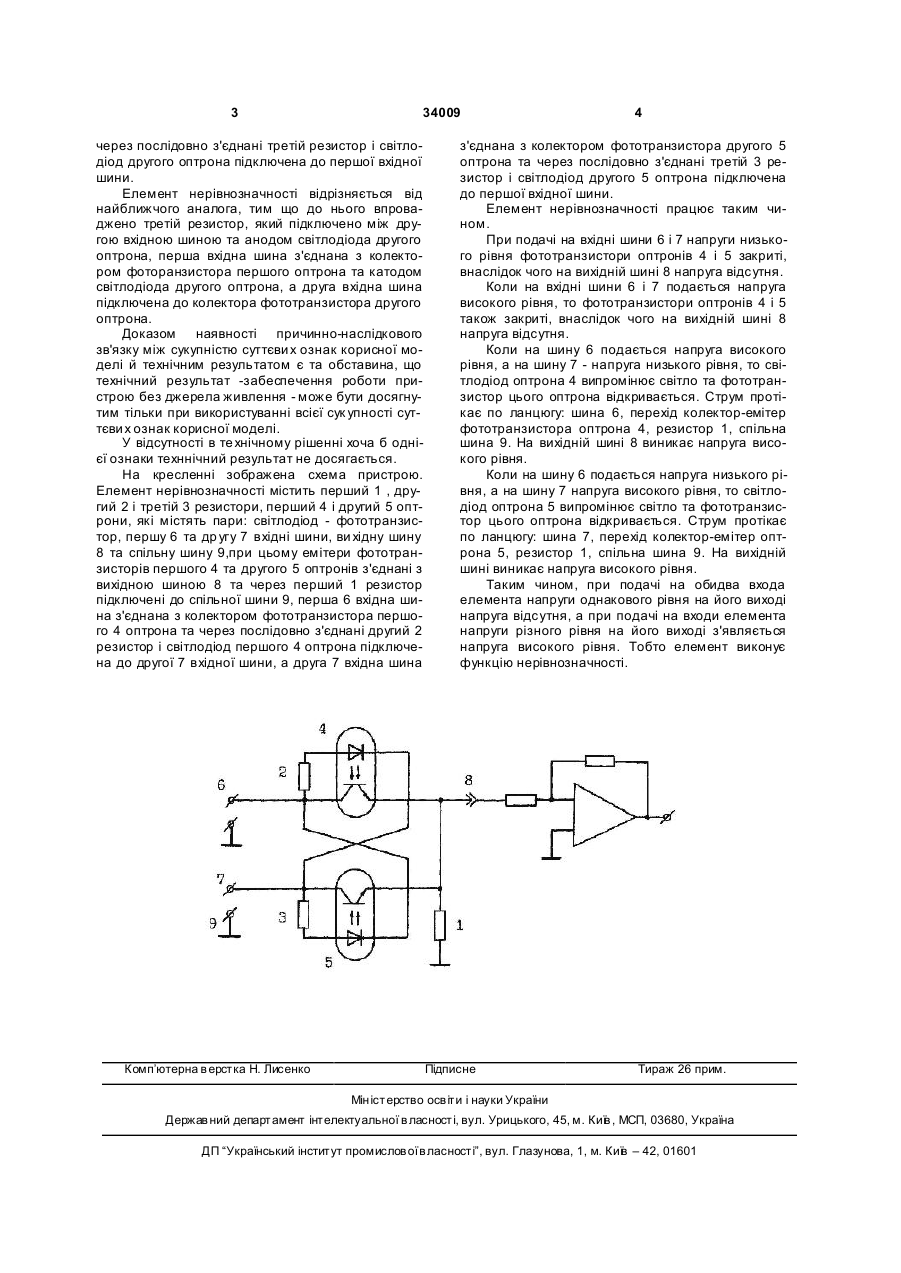

Елемент нерівнозначності, який містить перший і другий резистори, перший і другий оптрони, які містять пари: світлодіод-фототранзистор, першу та др угу вхідні шини, вихідн у шин у та спільну шину, при цьому емітери фототранзисторів першо 3 34009 через послідовно з'єднані третій резистор і світлодіод другого оптрона підключена до першої вхідної шини. Елемент нерівнозначності відрізняється від найближчого аналога, тим що до нього впроваджено третій резистор, який підключено між другою вхідною шиною та анодом світлодіода другого оптрона, перша вхідна шина з'єднана з колектором фоторанзистора першого оптрона та катодом світлодіода другого оптрона, а друга вхідна шина підключена до колектора фототранзистора другого оптрона. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєви х ознак корисної моделі й технічним результатом є та обставина, що технічний результат -забеспечення роботи пристрою без джерела живлення - може бути досягнутим тільки при використуванні всієї сук упності суттєви х ознак корисної моделі. У відсутності в те хнічному рішенні хоча б однієї ознаки техннічний результат не досягається. На кресленні зображена схема пристрою. Елемент нерівнозначності містить перший 1 , другий 2 і третій 3 резистори, перший 4 і другий 5 оптрони, які містять пари: світлодіод - фототранзистор, першу 6 та др угу 7 вхідні шини, ви хідну шину 8 та спільну шину 9,при цьому емітери фототранзисторів першого 4 та другого 5 оптронів з'єднані з вихідною шиною 8 та через перший 1 резистор підключені до спільної шини 9, перша 6 вхідна шина з'єднана з колектором фототранзистора першого 4 оптрона та через послідовно з'єднані другий 2 резистор і світлодіод першого 4 оптрона підключена до другої 7 вхідної шини, а друга 7 вхідна шина Комп’ютерна в ерстка Н. Лисенко 4 з'єднана з колектором фототранзистора другого 5 оптрона та через послідовно з'єднані третій 3 резистор і світлодіод другого 5 оптрона підключена до першої вхідної шини. Елемент нерівнозначності працює таким чином. При подачі на вхідні шини 6 і 7 напруги низького рівня фототранзистори оптронів 4 і 5 закриті, внаслідок чого на вихідній шині 8 напруга відсутня. Коли на вхідні шини 6 і 7 подається напруга високого рівня, то фототранзистори оптронів 4 і 5 також закриті, внаслідок чого на вихідній шині 8 напруга відсутня. Коли на шину 6 подається напруга високого рівня, а на шину 7 - напруга низького рівня, то світлодіод оптрона 4 випромінює світло та фототранзистор цього оптрона відкривається. Струм протікає по ланцюгу: шина 6, перехід колектор-емітер фототранзистора оптрона 4, резистор 1, спільна шина 9. На вихідній шині 8 виникає напруга високого рівня. Коли на шину 6 подається напруга низького рівня, а на шину 7 напруга високого рівня, то світлодіод оптрона 5 випромінює світло та фототранзистор цього оптрона відкривається. Струм протікає по ланцюгу: шина 7, перехід колектор-емітер оптрона 5, резистор 1, спільна шина 9. На вихідній шині виникає напруга високого рівня. Таким чином, при подачі на обидва входа елемента напруги однакового рівня на його виході напруга відсутня, а при подачі на входи елемента напруги різного рівня на його виході з'являється напруга високого рівня. Тобто елемент виконує функцію нерівнозначності. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
