Дуттьова фурма доменної печі

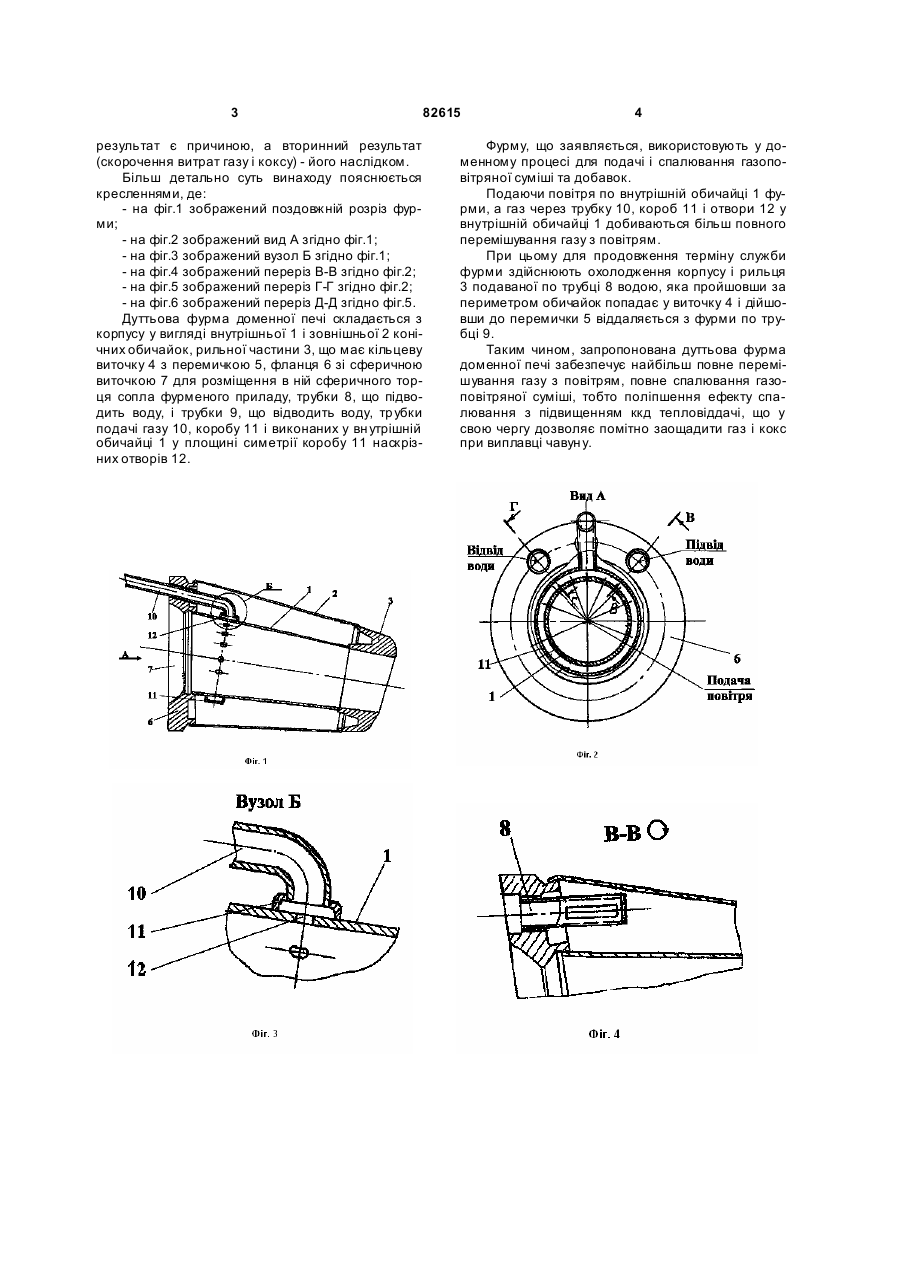

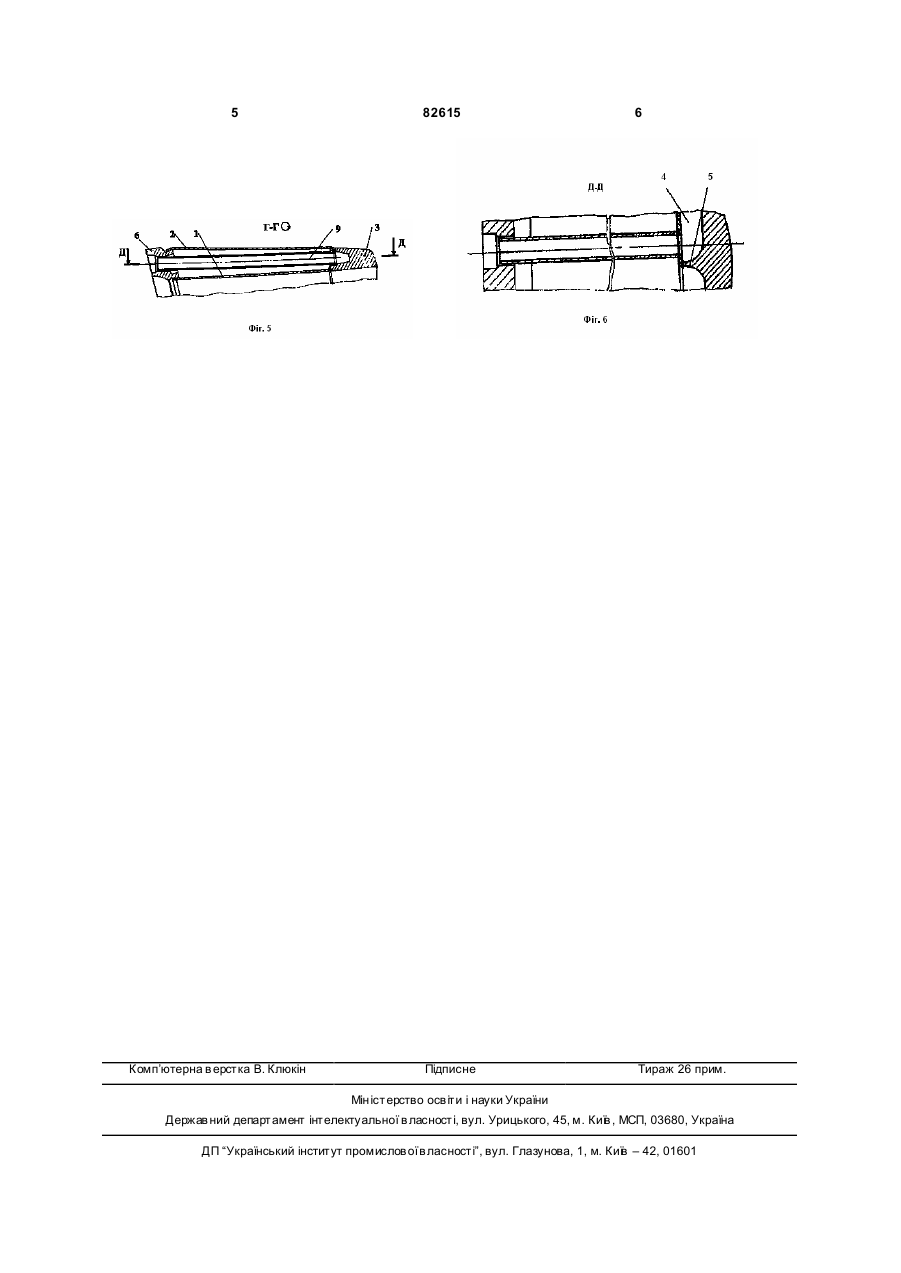

Дуттьова фурма доменної печі, що включає корпус у вигляді внутрішньої і зовнішньої конічних обичайок, рильну частину, встановлений на торці більших діаметрів обичайок фланець з трубками, що підводять і відводять воду для о холодження фурми, і трубкою для подачі газу, яка відрізняється тим, що вона додатково має колектор, який виконаний у вигляді закріпленого на внутрішній обичайці фурми кільцевого, з П-подібним поперечним перерізом, короба, причому тр убка для подачі газу підведена до зовнішньої стінки його, і виконаних у внутрішній обичайці в площині осі симетрії короба отворів, сумарна площа поперечних перерізів яких дорівнює площі поперечного перерізу отвору трубки для подачі газу. Винахід належить до галузі металургії, зокрема, до устаткування для дуття і подачі добавок (у тому числі газу і вугільного пилу) у доменну піч. Відома дуттьова фурма доменної печі, що містить корпус у вигляді внутрішньої і зовнішньої конічних обичайок, рильну частину, встановлений на торці більших діаметрів обичайок (фланець з трубками, що підводять і відводять воду для охолодження фурми і трубкою для подачі газу(див. Вегман Е.Ф., Жеребин Б.Н. Металлургия чугуна. Москва: Металлургия, 1978, с. 357-358). Така фурма має недолік, пов'язаний з тим, що її конструкція хоча і дозволяє збільшити ступінь перемішування газу з повітрям, але не робить це повною мірою, що погіршує ефект спалювання і вимагає великої витрати газу і коксу. Крім того, неохолоджувальна частина трубки для подачі газу, що виступає в дуттьовий канал фурми, в процесі роботи печі згоряє. В основу винаходу поставлена задача створення такої конструкції дуттьової фурми доменної печі, що забезпечила б найбільш повне перемішування газу з повітрям, а також і повне спалювання газоповітряної суміші, тобто поліпшення ефекту спалювання з підвищенням ккд тепловіддачі, що дозволяє заощадити газ і кокс. Поставлена задача вирішується тим, що дуттьова фурма доменної печі, що містить корпус у вигляді внутрішньої і зовнішньої конічних обичайок, рильну частину, встановлений на торці більших діаметрів обичайок фланець з трубками, що підводять і відводять воду для охолодження фурми і трубкою для подачі газу, відповідно до винаходу, постачена колектором, виконаним у вигляді закріпленого на внутрішній обичайці фурми кільцевого з П-подібним поперечним перерізом короба, до зовнішньої стінки якого підведена трубка для подачі газу і, виконаних у внутрішній обичайці в площині осі симетрії коробу отворів. Крім того, сумарна площа поперечних перерізів отворів у внутрішній обичайці дорівнює площі поперечного перерізу отвору тр убки для подачі газу. Нова сукупність обмежувальних і відмітних ознак є причиною, а одержаний технічний результат (найбільш повне перемішування газу з повітрям) - її наслідком. У свою чергу цей технічний (19) UA (11) 82615 (13) C2 (21) a200613805 (22) 25.12.2006 (24) 25.04.2008 (46) 25.04.2008, Бюл.№ 8, 2008 р. (72) ДОЛЯ СЕРГІЙ МИКОЛАЙОВИЧ, UA, КОСОЛАП МИКОЛА ВОЛОДИМИРОВИЧ, U A, ІРХА ВІКТОР МИКОЛАЙОВИЧ, UA, ШЕЛТІК ВАЛЕРІЙ АНАТОЛІЙОВИЧ, UA, ЗАРАПІН ІВАН ЛЕОНІДОВИЧ, UA, ТІТОВ ВАЛЕРІЙ ГЕОРГІЙОВИЧ, UA, ТЕСЛЕНКО ОЛЕКСАНДР ІВАНОВИЧ, U A, АНТОНЕНКО ЮРІЙ ОЛЕКСАНДРОВИЧ, UA, ІВАНЧЕНКО АНАТОЛІЙ ЯКОВИЧ, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІН АТ ІМ. ІЛЛІЧА", U A (56) UA, 32425, C2, 15.12.2000 UA, 60604, A, 15.10.2003 SU, 1632976, A1, 07.03.1991 US, 3601384, 24.08.1971 3 результат є причиною, а вторинний результат (скорочення витрат газу і коксу) - його наслідком. Більш детально суть винаходу пояснюється кресленнями, де: - на фіг.1 зображений поздовжній розріз фурми; - на фіг.2 зображений вид А згідно фіг.1; - на фіг.3 зображений вузол Б згідно фіг.1; - на фіг.4 зображений переріз В-В згідно фіг.2; - на фіг.5 зображений переріз Г-Г згідно фіг.2; - на фіг.6 зображений переріз Д-Д згідно фіг.5. Дуттьова фурма доменної печі складається з корпусу у вигляді внутрішньої 1 і зовнішньої 2 конічних обичайок, рильної частини 3, що має кільцеву виточку 4 з перемичкою 5, фланця 6 зі сферичною виточкою 7 для розміщення в ній сферичного торця сопла фурменого приладу, трубки 8, що підводить воду, і трубки 9, що відводить воду, тр убки подачі газу 10, коробу 11 і виконаних у вн утрішній обичайці 1 у площині симетрії коробу 11 наскрізних отворів 12. 82615 4 Фурму, що заявляється, використовують у доменному процесі для подачі і спалювання газоповітряної суміші та добавок. Подаючи повітря по внутрішній обичайці 1 фурми, а газ через трубку 10, короб 11 і отвори 12 у внутрішній обичайці 1 добиваються більш повного перемішування газу з повітрям. При цьому для продовження терміну служби фурми здійснюють охолодження корпусу і рильця 3 подаваної по трубці 8 водою, яка пройшовши за периметром обичайок попадає у виточку 4 і дійшовши до перемички 5 віддаляється з фурми по трубці 9. Таким чином, запропонована дуттьова фурма доменної печі забезпечує найбільш повне перемішування газу з повітрям, повне спалювання газоповітряної суміші, тобто поліпшення ефекту спалювання з підвищенням ккд тепловіддачі, що у свою чергу дозволяє помітно заощадити газ і кокс при виплавці чавун у. 5 Комп’ютерна в ерстка В. Клюкін 82615 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
