Дробарка

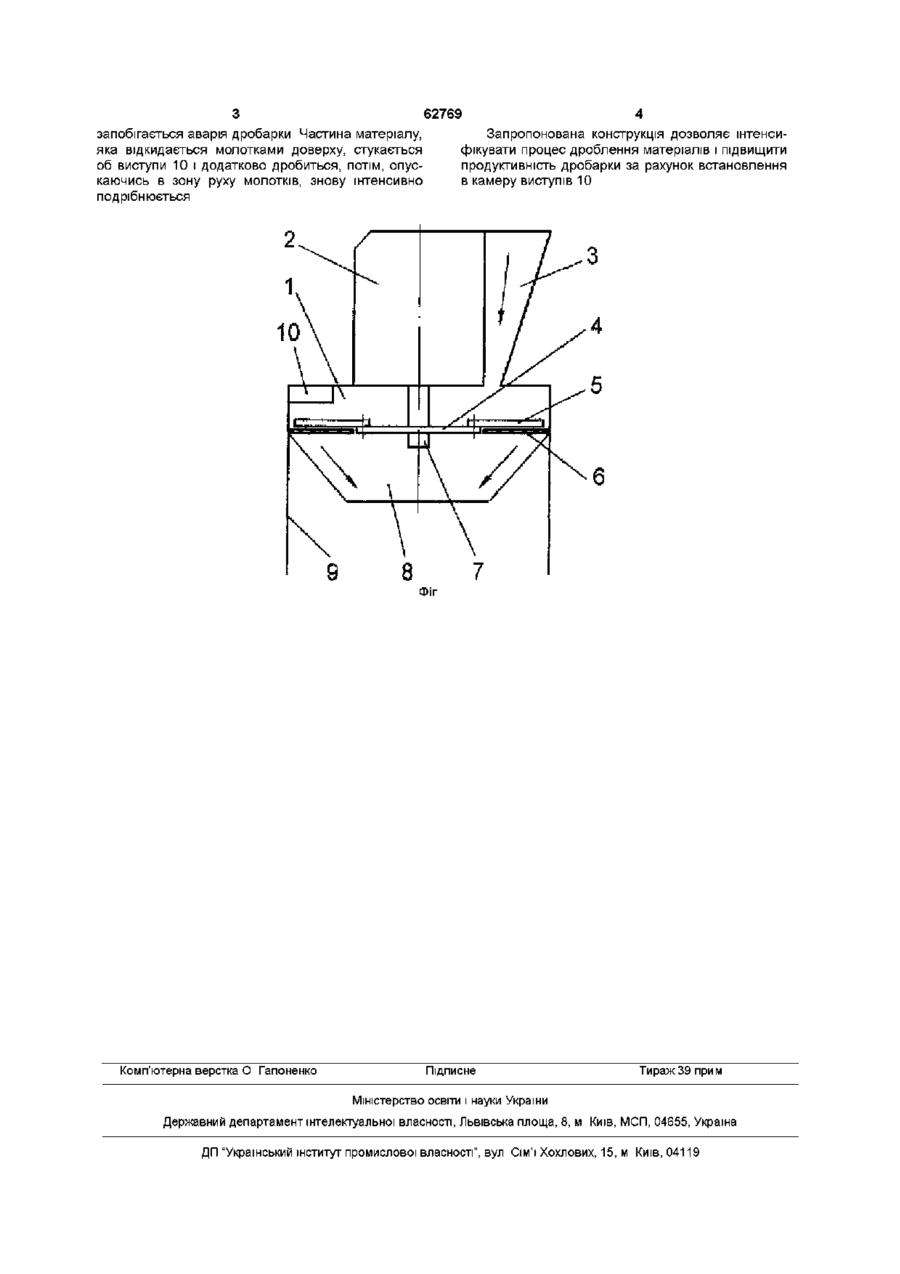

Дробарка, яка включає циліндричну камеру, всередині якої розміщені шарнірно підвішені на диску молотки, яка відрізняється тим, що на внутрішній стороні радіальної стінки камери навпроти молотків виконані виступи Дробарка відноситься до галузі машинобудування, до класу решітних вертикальних реверсивних молоткового типу, яка може дробити корми для тварин і птиці та продукти харчування людини Відома дробарка має циліндричну камеру всередині якої розміщені шарнірно підвішені на диску молотки (патент України 54555, кл 7 B02S09/02, 2000) Однак ця дробарка має резерви для підвищення продуктивності У винаході вирішується задача підвищення продуктивності дробарки при збереженні якості подрібнення Поставлена задача вирішується тим, що в дробарці, яка включає циліндричну камеру, всередині якої розміщені шарнірно підвішені на диску молотки, ВІДПОВІДНО винаходу, на внутрішній стороні радіальної стінки камери, навпроти молотків, зроблені виступи Дякуючи запропонованому виконанню камери вдається суттєво підвищити продуктивність дробарки за рахунок інтенсифікації дроблення матеріалу Винахід ілюструється рисунком (фіг), на якому дробарка показана в розрізі Дробарка складається з циліндричної камери 1, встановленої вертикально На ній закріплено мотор 2 з бункером 3, з'єднаним з вхідним отвором камери 1 На кінець вала, який соосно входить в камеру 1, мотора 2 посаджено приводний диск 4 Зверху і по периферії диска 4 шарнірно приєднано один ряд пластинчатих молотків 5 До низу камери 1 прикріплено вихідне решето 6, виконане у вигляді диска з центральним отвором концентрич ним приводному диску 4 В центральний отвір решета 6 з мінімальним зазором входить нижня частина приводного диска 4 Молотки 5 розташовані в камері 1 над решетом 6, причому нижня плоска сторона молотків 5 суміжна з верхньою площиною решета 6 і радіально перекриває його Необхідний зазор між молотками 5 і решетом 6 встановлюється механізмом 7 осьового переміщення диска 4 Під решетом розташована конусна насадка 8, яка охвачує решето 6 і зорієнтована меншою основою донизу Вся дробарка встановлена на ніжках 9, які вищі за насадку 8 На внутрішній стороні радіальної стінки камери 1, навпроти зони руху молотків 5, виконані виступи 10, які виконані у вигляді ребер, контактуючих з циліндричною поверхнею камери 1 При роботі мотор 2 приводить в обертальний рух диск 4 і шарнірно підвішені молотки 5, які під дією відцентрових сил спрямовані радіально Сипучий матеріал із бункера 3 поступає через вхідний отвір в камеру 1 і розподіляється молотками 5 по решеті 6, гальмується отворами решета 6 і дробиться передніми по ходу брівками пластинчатих молотків Подрібнений до необхідної кондиції матеріал повітряним потоком продувається через отвори решета 6 в конусну насадку 8 і виводиться з дробарки між ніжками 9 Для збільшення модуля дроблення молотки 5 відсувають від решета 6 механізмом 7 осьового переміщення диска 4 Якщо цього недостатньо то ставлять решето 6 з більшими отворами При зношуванні робочих брівок напрям руху молотків 5 міняють на зворотний, а з часом і перевертають їх При попаданні сторонних предметів в камеру 1 молотки 5 відхиляються, чим (О (О З 62769 запобігається аварія дробарки Частина матеріалу, Запропонована конструкція дозволяє інтенсияка відкидається молотками доверху, стукається фікувати процес дроблення матеріалів і підвищити об виступи 10 і додатково дробиться, потім, опуспродуктивність дробарки за рахунок встановлення каючись в зону руху молотків, знову інтенсивно в камеру виступів 10 подрібнюється Фіг Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
