Гідродвигун “хвиля-2″
Формула / Реферат
Гідродвигун, що містить плаваючу платформу, на якій розміщений конвеєр, що містить два барабани з можливістю їх обертання, з'єднання з тросовими подовжувачами та лопатями з можливістю їх регулювання розташування, який відрізняється тим, що містить плаваючу платформу з наявністю в ній ізольованого від русла ріки каналу з можливістю просування по ньому лопатей, закріплених на ланцюговому конвеєрі, оснащеному двома котушками із зірочками на ободах з можливістю їх обертання при відкритих шлюзових перегородках в платформі і забірнику води.
Текст

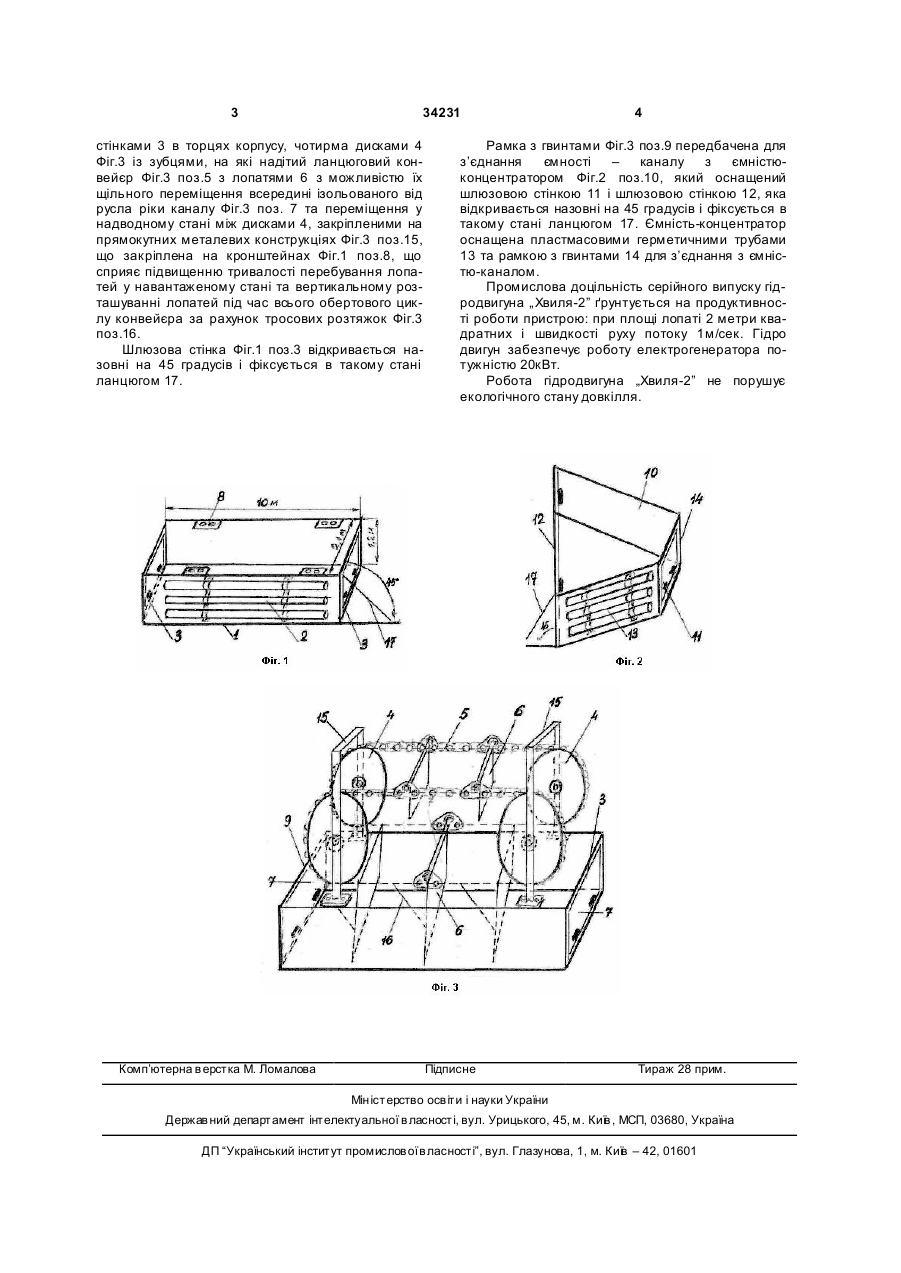

Гідродвигун, що містить плаваючу платформу, на якій розміщений конвеєр, що містить два бара 3 34231 стінками 3 в торцях корпусу, чотирма дисками 4 Фіг.3 із зубцями, на які надітий ланцюговий конвейєр Фіг.3 поз.5 з лопатями 6 з можливістю їх щільного переміщення всередині ізольованого від русла ріки каналу Фіг.3 поз. 7 та переміщення у надводному стані між дисками 4, закріпленими на прямокутних металевих конструкціях Фіг.3 поз.15, що закріплена на кронштейнах Фіг.1 поз.8, що сприяє підвищенню тривалості перебування лопатей у навантаженому стані та вертикальному розташуванні лопатей під час всього обертового циклу конвейєра за рахунок тросових розтяжок Фіг.3 поз.16. Шлюзова стінка Фіг.1 поз.3 відкривається назовні на 45 градусів і фіксується в такому стані ланцюгом 17. Комп’ютерна в ерстка М. Ломалова 4 Рамка з гвинтами Фіг.3 поз.9 передбачена для з’єднання ємності – каналу з ємністюконцентратором Фіг.2 поз.10, який оснащений шлюзовою стінкою 11 і шлюзовою стінкою 12, яка відкривається назовні на 45 градусів і фіксується в такому стані ланцюгом 17. Ємність-концентратор оснащена пластмасовими герметичними трубами 13 та рамкою з гвинтами 14 для з’єднання з ємністю-каналом. Промислова доцільність серійного випуску гідродвигуна „Хвиля-2” ґрунтується на продуктивності роботи пристрою: при площі лопаті 2 метри квадратних і швидкості руху потоку 1м/сек. Гідро двигун забезпечує роботу електрогенератора потужністю 20кВт. Робота гідродвигуна „Хвиля-2” не порушує екологічного стану довкілля. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic engine wave-2
Автори англійськоюMelnychuk Sviatoslav Safronovych
Назва патенту російськоюГидродвигатель «волна-2»
Автори російськоюМельничук Святослав Сафронович
МПК / Мітки
МПК: F03B 17/06
Мітки: гідродвигун, хвиля-2
