Гідродвигун для високих напорів води

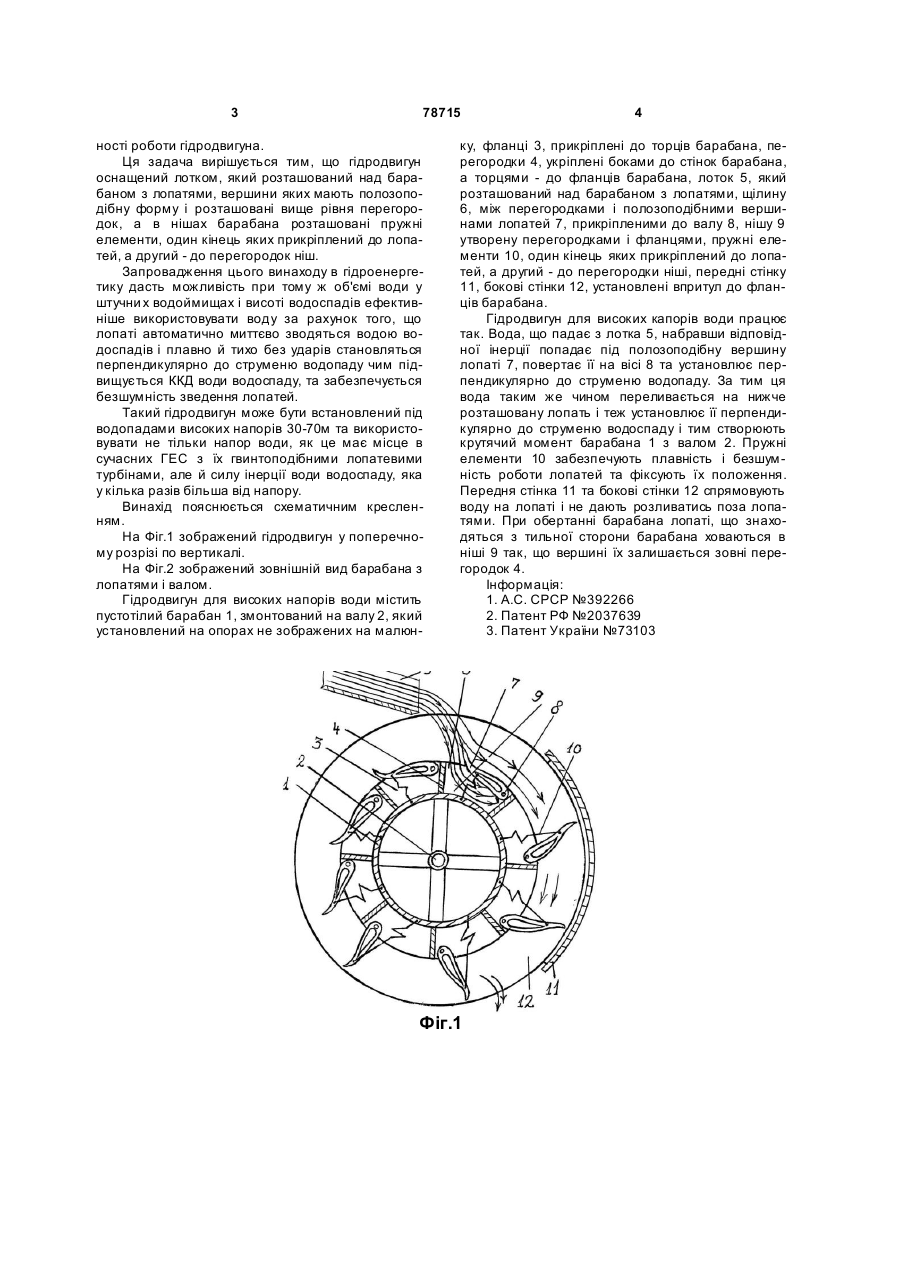

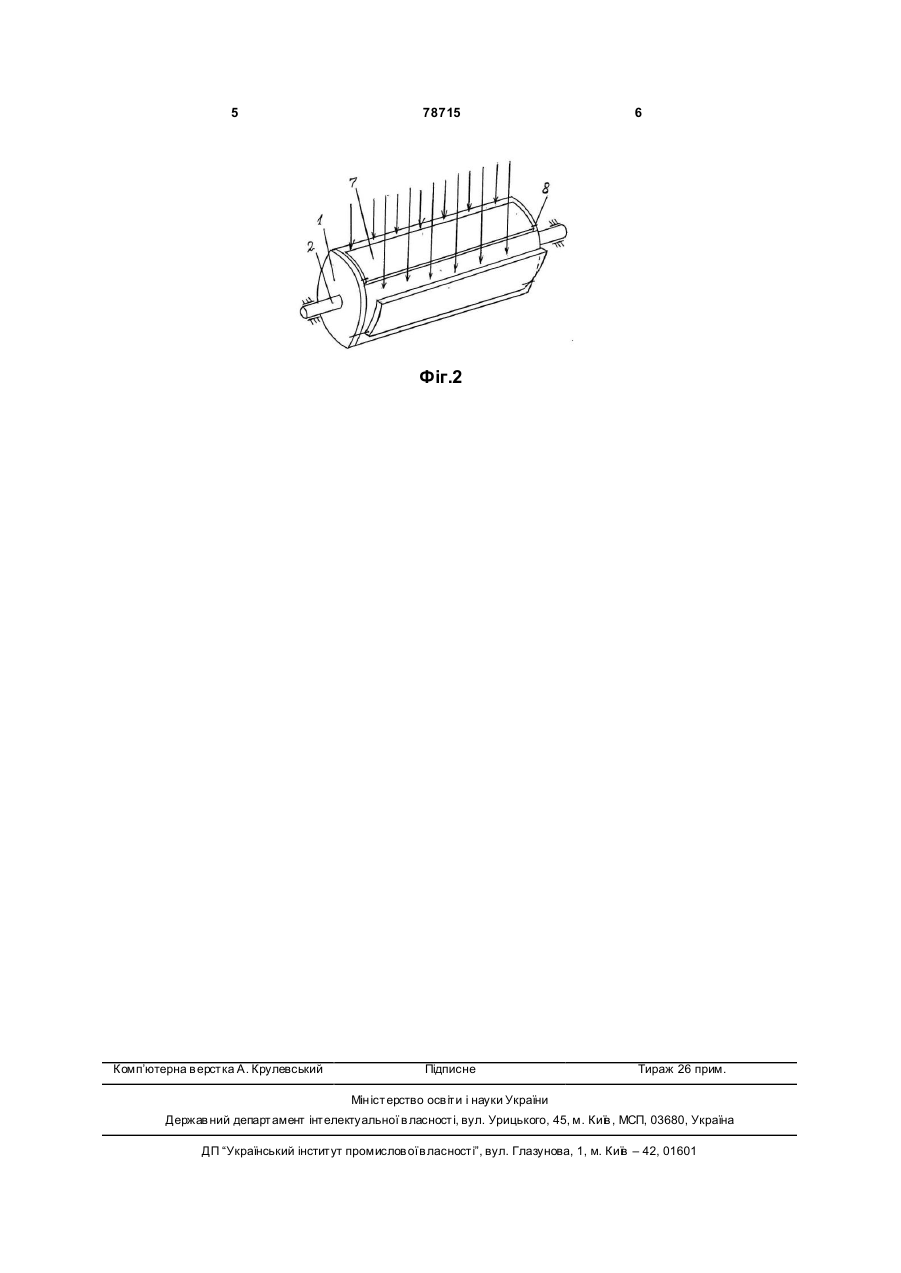

Гідродвигун для високих напорів води, що 3 78715 ності роботи гідродвигуна. Ця задача вирішується тим, що гідродвигун оснащений лотком, який розташований над барабаном з лопатями, вершини яких мають полозоподібну форму і розташовані вище рівня перегородок, а в нішах барабана розташовані пружні елементи, один кінець яких прикріплений до лопатей, а другий - до перегородок ніш. Запровадження цього винаходу в гідроенергетику дасть можливість при тому ж об'ємі води у штучни х водоймищах і висоті водоспадів ефективніше використовувати воду за рахунок того, що лопаті автоматично миттєво зводяться водою водоспадів і плавно й тихо без ударів становляться перпендикулярно до струменю водопаду чим підвищується ККД води водоспаду, та забезпечується безшумність зведення лопатей. Такий гідродвигун може бути встановлений під водопадами високих напорів 30-70м та використовувати не тільки напор води, як це має місце в сучасних ГЕС з їх гвинтоподібними лопатевими турбінами, але й силу інерції води водоспаду, яка у кілька разів більша від напору. Винахід пояснюється схематичним кресленням. На Фіг.1 зображений гідродвигун у поперечному розрізі по вертикалі. На Фіг.2 зображений зовнішній вид барабана з лопатями і валом. Гідродвигун для високих напорів води містить пустотілий барабан 1, змонтований на валу 2, який установлений на опорах не зображених на малюн 4 ку, фланці 3, прикріплені до торців барабана, перегородки 4, укріплені боками до стінок барабана, а торцями - до фланців барабана, лоток 5, який розташований над барабаном з лопатями, щілину 6, між перегородками і полозоподібними вершинами лопатей 7, прикріпленими до валу 8, нішу 9 утворену перегородками і фланцями, пружні елементи 10, один кінець яких прикріплений до лопатей, а другий - до перегородки ніші, передні стінку 11, бокові стінки 12, установлені впритул до фланців барабана. Гідродвигун для високих капорів води працює так. Вода, що падає з лотка 5, набравши відповідної інерції попадає під полозоподібну вершину лопаті 7, повертає її на вісі 8 та установлює перпендикулярно до струменю водопаду. За тим ця вода таким же чином переливається на нижче розташовану лопать і теж установлює її перпендикулярно до струменю водоспаду і тим створюють крутячий момент барабана 1 з валом 2. Пружні елементи 10 забезпечують плавність і безшумність роботи лопатей та фіксують їх положення. Передня стінка 11 та бокові стінки 12 спрямовують воду на лопаті і не дають розливатись поза лопатями. При обертанні барабана лопаті, що знаходяться з тильної сторони барабана ховаються в ніші 9 так, що вершині їх залишається зовні перегородок 4. Інформація: 1. А.С. СРСР №392266 2. Патент РФ №2037639 3. Патент України №73103 Фіг.1 5 78715 6 Фіг.2 Комп’ютерна в ерстка А. Крулевський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
