Компенсатор похибок системи “прес-штамп”

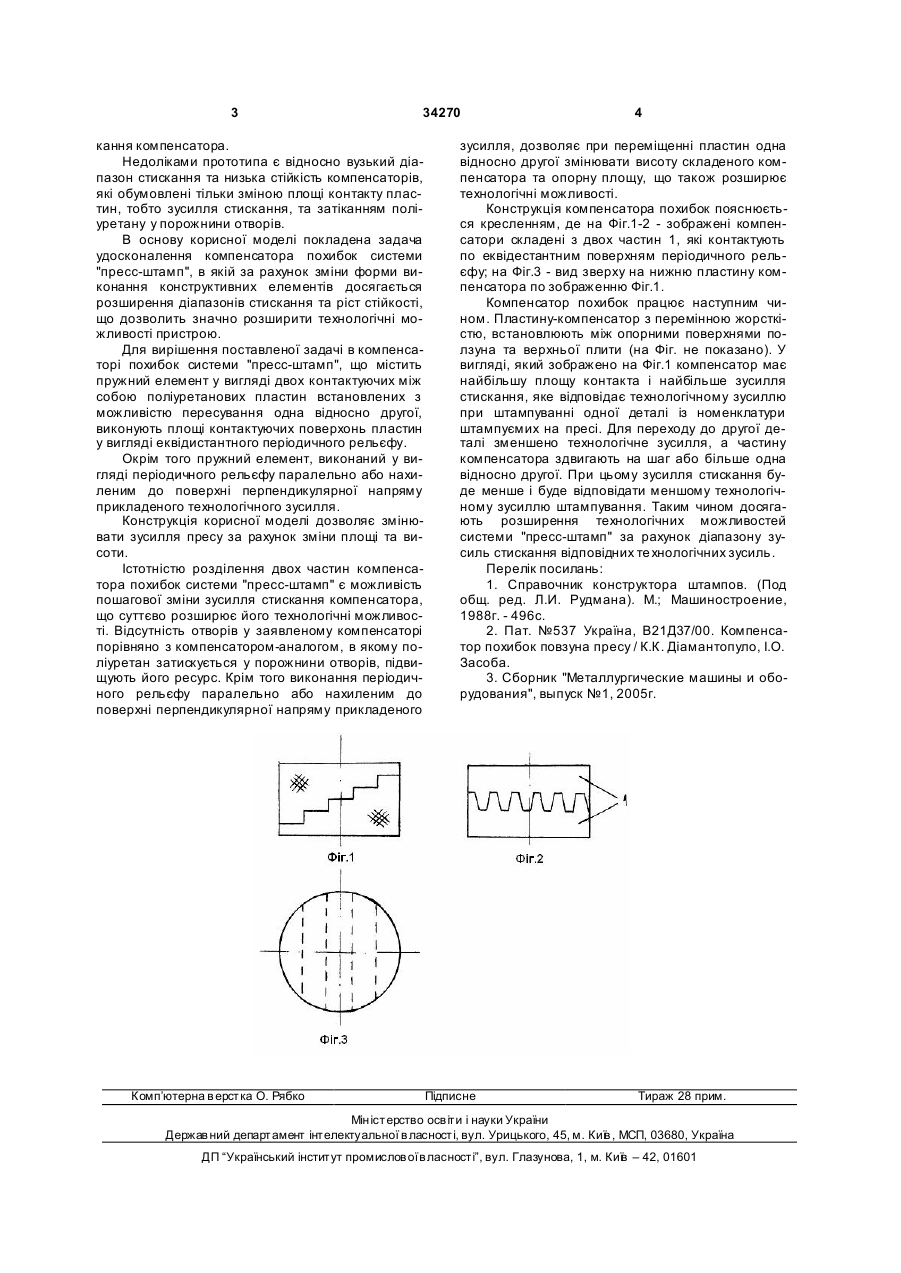

1. Компенсатор похибок системи "пресштамп", що містить пружний елемент у вигляді 3 34270 кання компенсатора. Недоліками прототипа є відносно вузький діапазон стискання та низька стійкість компенсаторів, які обумовлені тільки зміною площі контакту пластин, тобто зусилля стискання, та затіканням поліуретану у порожнини отворів. В основу корисної моделі покладена задача удосконалення компенсатора похибок системи "пресс-штамп", в якій за рахунок зміни форми виконання конструктивних елементів досягається розширення діапазонів стискання та ріст стійкості, що дозволить значно розширити технологічні можливості пристрою. Для вирішення поставленої задачі в компенсаторі похибок системи "пресс-штамп", що містить пружний елемент у вигляді двох контактуючих між собою поліуретанових пластин встановлених з можливістю пересування одна відносно другої, виконують площі контактуючих поверхонь пластин у вигляді еквідистантного періодичного рельєфу. Окрім того пружний елемент, виконаний у вигляді періодичного рельєфу паралельно або нахиленим до поверхні перпендикулярної напряму прикладеного технологічного зусилля. Конструкція корисної моделі дозволяє змінювати зусилля пресу за рахунок зміни площі та висоти. Істотністю розділення двох частин компенсатора похибок системи "пресс-штамп" є можливість пошагової зміни зусилля стискання компенсатора, що суттєво розширює його технологічні можливості. Відсутність отворів у заявленому компенсаторі порівняно з компенсатором-аналогом, в якому поліуретан затискується у порожнини отворів, підвищують його ресурс. Крім того виконання періодичного рельєфу паралельно або нахиленим до поверхні перпендикулярної напряму прикладеного Комп’ютерна в ерстка О. Рябко 4 зусилля, дозволяє при переміщенні пластин одна відносно другої змінювати висоту складеного компенсатора та опорну площу, що також розширює технологічні можливості. Конструкція компенсатора похибок пояснюється кресленням, де на Фіг.1-2 - зображені компенсатори складені з двох частин 1, які контактують по еквідестантним поверхням періодичного рельєфу; на Фіг.3 - вид зверху на нижню пластину компенсатора по зображенню Фіг.1. Компенсатор похибок працює наступним чином. Пластину-компенсатор з перемінною жорсткістю, встановлюють між опорними поверхнями ползуна та верхньої плити (на Фіг. не показано). У вигляді, який зображено на Фіг.1 компенсатор має найбільшу площу контакта і найбільше зусилля стискання, яке відповідає технологічному зусиллю при штампуванні одної деталі із номенклатури штампуємих на пресі. Для переходу до другої деталі зменшено технологічне зусилля, а частину компенсатора здвигають на шаг або більше одна відносно другої. При цьому зусилля стискання буде менше і буде відповідати меншому технологічному зусиллю штампування. Таким чином досягають розширення технологічних можливостей системи "пресс-штамп" за рахунок діапазону зусиль стискання відповідних те хнологічних зусиль. Перелік посилань: 1. Справочник конструктора штампов. (Под общ. ред. Л.И. Рудмана). М.; Машиностроение, 1988г. - 496с. 2. Пат. №537 Україна, В21Д37/00. Компенсатор похибок повзуна пресу / К.К. Діамантопуло, І.О. Засоба. 3. Сборник "Металлургические машины и оборудования", выпуск №1, 2005г. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
