Матриця для пресування виробів

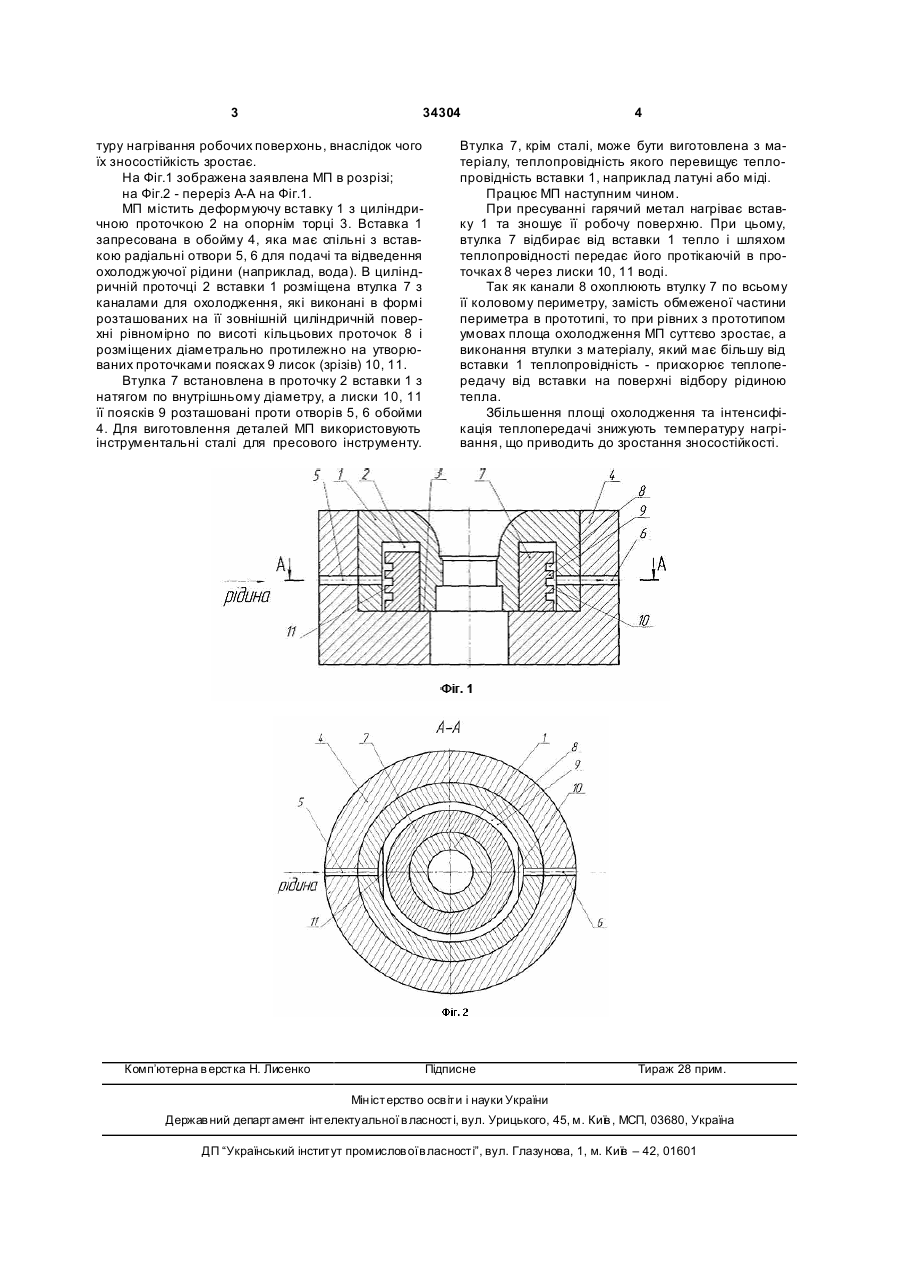

1. Матриця для пресування виробів, що містить деформуючу вставку з циліндричною проточкою на опорному торці, обойму з радіальними отворами і розміщену в проточці вставки втулку з каналами для охолодження, яка відрізняється тим, що канали для охолодження виконані в формі розташованих на зовнішній циліндричній поверхні втулки рівномірно по її висоті кільцевих проточок і розміщених діаметрально протилежно на утворюваних проточками поясках лисок. 2. Ма триця за п. 1, яка відрізняється тим, що втулка виконана з матеріалу, який має більшу від матеріалу вставки теплопровідність. (19) (21) u200801987 (22) 18.02.2008 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ТІТОВ ВЯЧЕСЛАВ АНДРІЙОВИЧ, U A, ТРИВАЙЛО МИ ХАЙЛО СЕМЕНОВИЧ, UA, КАЛАНТИР СЕРГІЙ ФАДЕЙОВИЧ, UA, БОРИС РУСЛАН СТЕПАНОВИЧ, U A, АКОПЯН ВОЛОДИМИР В'ЯЧЕСЛАВОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 34304 туру нагрівання робочих поверхонь, внаслідок чого їх зносостійкість зростає. На Фіг.1 зображена заявлена МП в розрізі; на Фіг.2 - переріз А-А на Фіг.1. МП містить деформуючу вставку 1 з циліндричною проточкою 2 на опорнім торці 3. Вставка 1 запресована в обойму 4, яка має спільні з вставкою радіальні отвори 5, 6 для подачі та відведення охолоджуючої рідини (наприклад, вода). В циліндричній проточці 2 вставки 1 розміщена втулка 7 з каналами для охолодження, які виконані в формі розташованих на її зовнішній циліндричній поверхні рівномірно по висоті кільцьових проточок 8 і розміщених діаметрально протилежно на утворюваних проточками поясках 9 лисок (зрізів) 10, 11. Втулка 7 встановлена в проточку 2 вставки 1 з натягом по внутрішньому діаметру, а лиски 10, 11 її поясків 9 розташовані проти отворів 5, 6 обойми 4. Для виготовлення деталей МП використовують інструментальні сталі для пресового інструменту. Комп’ютерна в ерстка Н. Лисенко 4 Втулка 7, крім сталі, може бути виготовлена з матеріалу, теплопровідність якого перевищує теплопровідність вставки 1, наприклад латуні або міді. Працює МП наступним чином. При пресуванні гарячий метал нагріває вставку 1 та зношує її робочу поверхню. При цьому, втулка 7 відбирає від вставки 1 тепло і шляхом теплопровідності передає його протікаючій в проточках 8 через лиски 10, 11 воді. Так як канали 8 охоплюють втулку 7 по всьому її коловому периметру, замість обмеженої частини периметра в прототипі, то при рівних з прототипом умовах площа охолодження МП суттєво зростає, а виконання втулки з матеріалу, який має більшу від вставки 1 теплопровідність - прискорює теплопередачу від вставки на поверхні відбору рідиною тепла. Збільшення площі охолодження та інтенсифікація теплопередачі знижують температуру нагрівання, що приводить до зростання зносостійкості. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
