Підвіска транспортного засобу
Номер патенту: 34334
Опубліковано: 15.02.2001
Автори: Гончаров Євгеній Констянтинович, Гончарова Ольга Євгенівна, Становський Олександр Леонідович, Балан Сергій Олександрович, Максимов Валерій Григорович
Текст

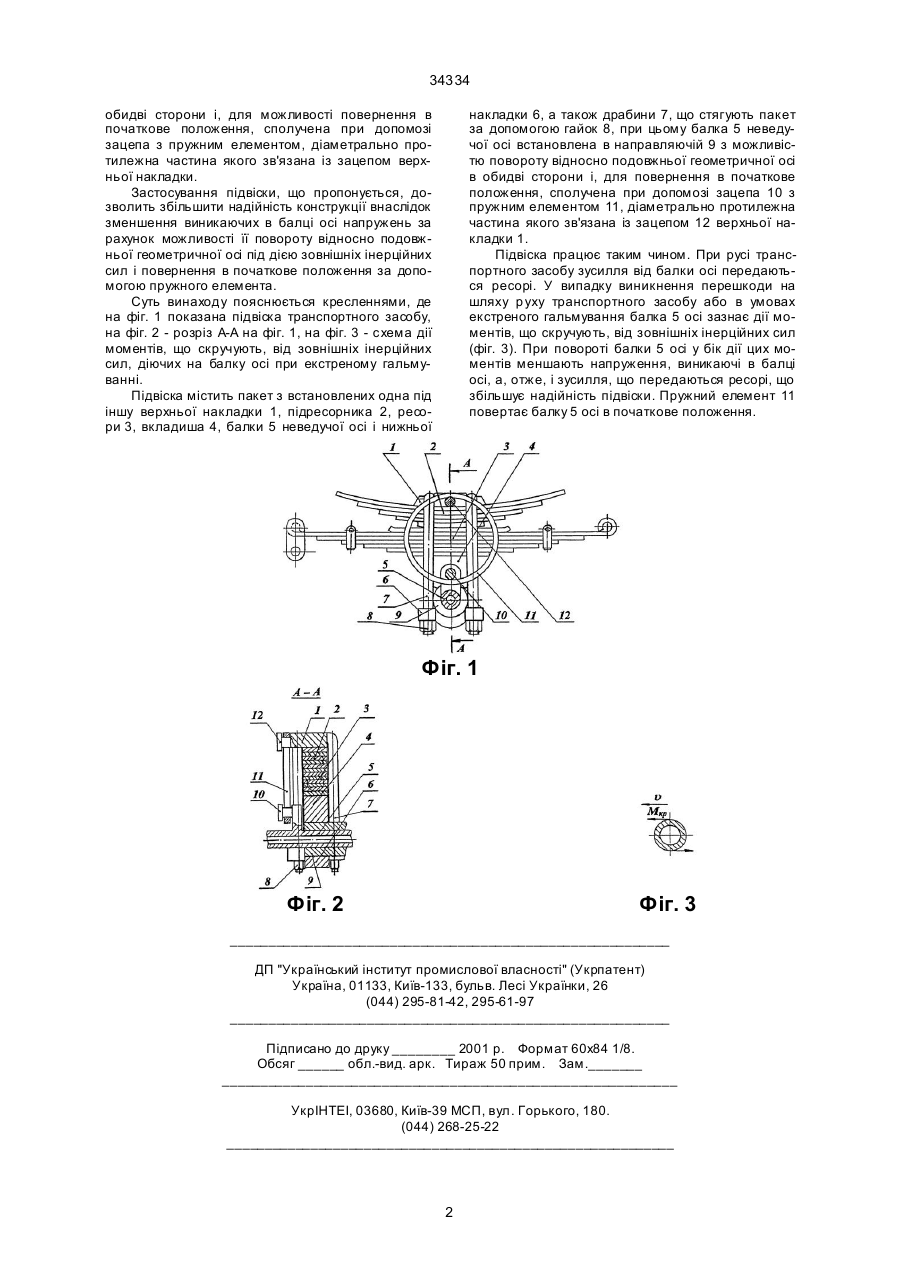

Підвіска транспортного засобу, що містить пакет з встановлених одна під іншу верхньої накладки, підресорника, ресори, вкладиша, балки 34334 обидві сторони і, для можливості повернення в початкове положення, сполучена при допомозі зацепа з пружним елементом, діаметрально протилежна частина якого зв'язана із зацепом верхньої накладки. Застосування підвіски, що пропонується, дозволить збільшити надійність конструкції внаслідок зменшення виникаючих в балці осі напружень за рахунок можливості її повороту відносно подовжньої геометричної осі під дією зовнішніх інерційних сил і повернення в початкове положення за допомогою пружного елемента. Суть винаходу пояснюється кресленнями, де на фіг. 1 показана підвіска транспортного засобу, на фіг. 2 - розріз А-А на фіг. 1, на фіг. 3 - схема дії моментів, що скручують, від зовнішніх інерційних сил, діючих на балку осі при екстреному гальмуванні. Підвіска містить пакет з встановлених одна під іншу верхньої накладки 1, підресорника 2, ресори 3, вкладиша 4, балки 5 неведучої осі і нижньої накладки 6, а також драбини 7, що стягують пакет за допомогою гайок 8, при цьому балка 5 неведучої осі встановлена в направляючій 9 з можливістю повороту відносно подовжньої геометричної осі в обидві сторони і, для повернення в початкове положення, сполучена при допомозі зацепа 10 з пружним елементом 11, діаметрально протилежна частина якого зв'язана із зацепом 12 верхньої накладки 1. Підвіска працює таким чином. При русі транспортного засобу зусилля від балки осі передаються ресорі. У випадку виникнення перешкоди на шляху р уху транспортного засобу або в умовах екстреного гальмування балка 5 осі зазнає дії моментів, що скручують, від зовнішніх інерційних сил (фіг. 3). При повороті балки 5 осі у бік дії цих моментів меншають напруження, виникаючі в балці осі, а, отже, і зусилля, що передаються ресорі, що збільшує надійність підвіски. Пружний елемент 11 повертає балку 5 осі в початкове положення. Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюSuspension of transport vehicle
Автори англійськоюBalan Serhii Oleksandrovych, Honcharov Yevhenii Konstiantynovych, Honcharova Olha Yevhenivna, Maksymov Valerii Hryhorovych, Stanovskyi Oleksandr Leonidovych
Назва патенту російськоюПодвеска транспортного средства
Автори російськоюБалан Сергей Александрович, Гончаров Евгений Константинович, Гончарова Ольга Евгеньевна, Максимов Валерий Григорьевич, Становский Александр Леонидович
МПК / Мітки
МПК: B60G 1/00
Мітки: підвіска, засобу, транспортного
