Зворотний клапан

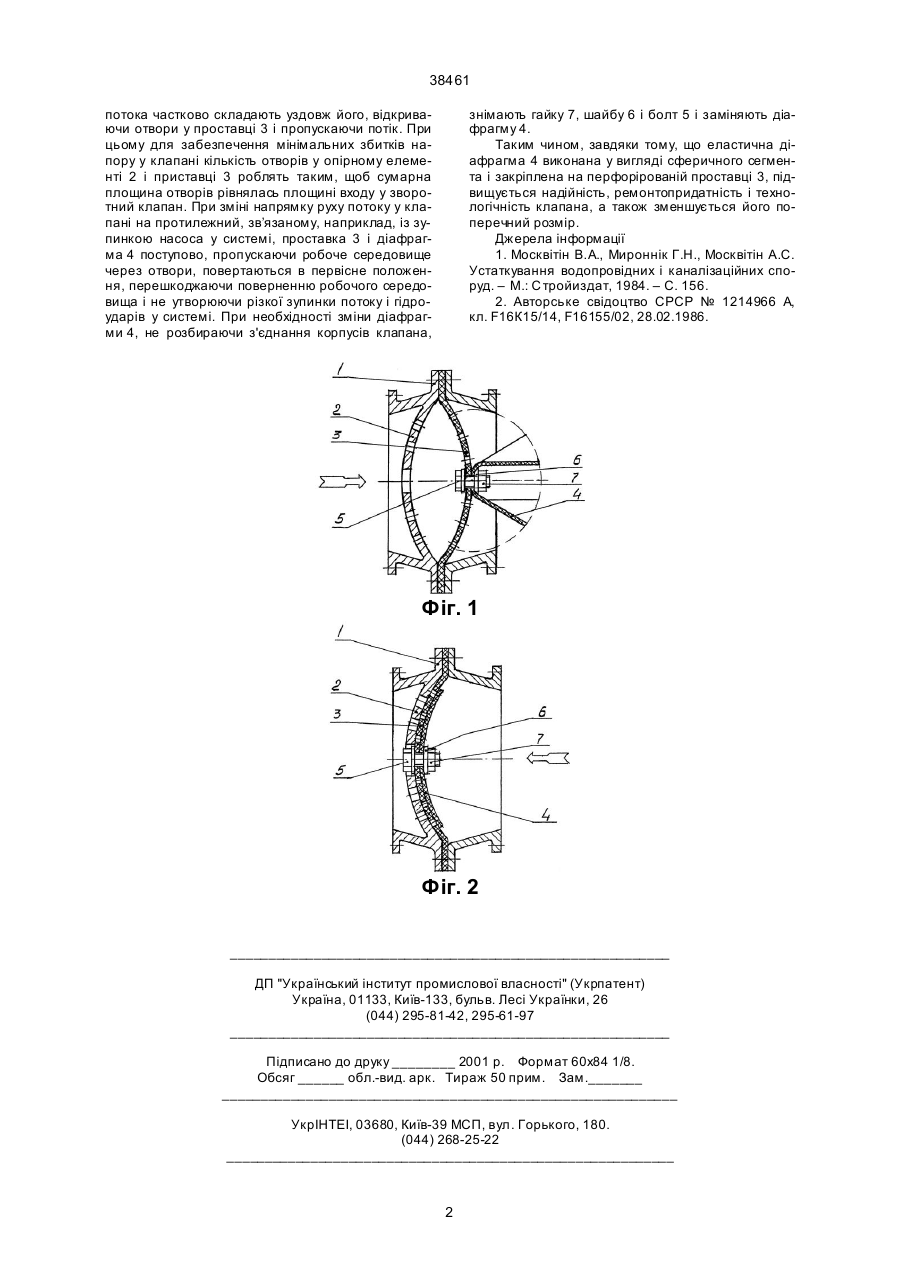

Зворотний клапан, маючий корпус з перфорірованим, виконаним у вигляді сферичного сегмента і направленим випуклою стороною назустріч потіку опірним елементом, еластичну перфоріровану проставку і еластичн у діафрагму, який відрізняється тим, що еластична діафрагма виконана у вигляді сферичного сегмента, відповідного по формі проставці у її початковому положенні, і закріплена до неї по центру. (19) (21) 2000074016 (22) 07.07.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Чорний Анатолій Петрович, Петросов Валерій Альбертович, Колотило Віктор Дмитрович (73) Харківське територіальне виробниче об'єднання комунально-промислового водопостачання "Харківкомунпромвод" 38461 потока частково складають уздовж його, відкриваючи отвори у проставці 3 і пропускаючи потік. При цьому для забезпечення мінімальних збитків напору у клапані кількість отворів у опірному елементі 2 і приставці 3 роблять таким, щоб сумарна площина отворів рівнялась площині входу у зворотний клапан. При зміні напрямку руху потоку у клапані на протилежний, зв’язаному, наприклад, із зупинкою насоса у системі, проставка 3 і діафрагма 4 поступово, пропускаючи робоче середовище через отвори, повертаються в первісне положення, перешкоджаючи поверненню робочого середовища і не утворюючи різкої зупинки потоку і гідроударів у системі. При необхідності зміни діафрагми 4, не розбираючи з'єднання корпусів клапана, знімають гайку 7, шайбу 6 і болт 5 і заміняють діафрагму 4. Таким чином, завдяки тому, що еластична діафрагма 4 виконана у вигляді сферичного сегмента і закріплена на перфорірованій проставці 3, підвищується надійність, ремонтопридатність і технологічність клапана, а також зменшується його поперечний розмір. Джерела інформації 1. Москвітін В.А., Мироннік Г.Н., Москвітін А.С. Устаткування водопровідних і каналізаційних споруд. – М.: С тройиздат, 1984. – С. 156. 2. Авторське свідоцтво СРСР № 1214966 А, кл. F16К15/14, F16155/02, 28.02.1986. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
