Радіатор системи охолодження двигуна внутрішнього згоряння
Номер патенту: 27683
Опубліковано: 12.11.2007
Автори: Оліксієв Віктор Григорович, Бикадоров Вадим Вікторович, Рейзін Олександр Борисович, Котнов Олександр Семенович, Могілевський Андрій Віталійович
Формула / Реферат
Радіатор системи охолодження двигуна внутрішнього згоряння, що містить трубки і пластини оребрення з жалюзійними ґратами, який відрізняється тим, що пластини оребрення виконано у вигляді дуг окружностей уздовж глибини радіатора, що утворюють сегменти з відношенням їхніх висот до хорд а/b у діапазоні від 0...0,1, а стулки жалюзійних ґрат розташовані паралельно пластинам оребрення на висоті h у діапазоні 0...0,3 від кроку оребрення t.
Текст

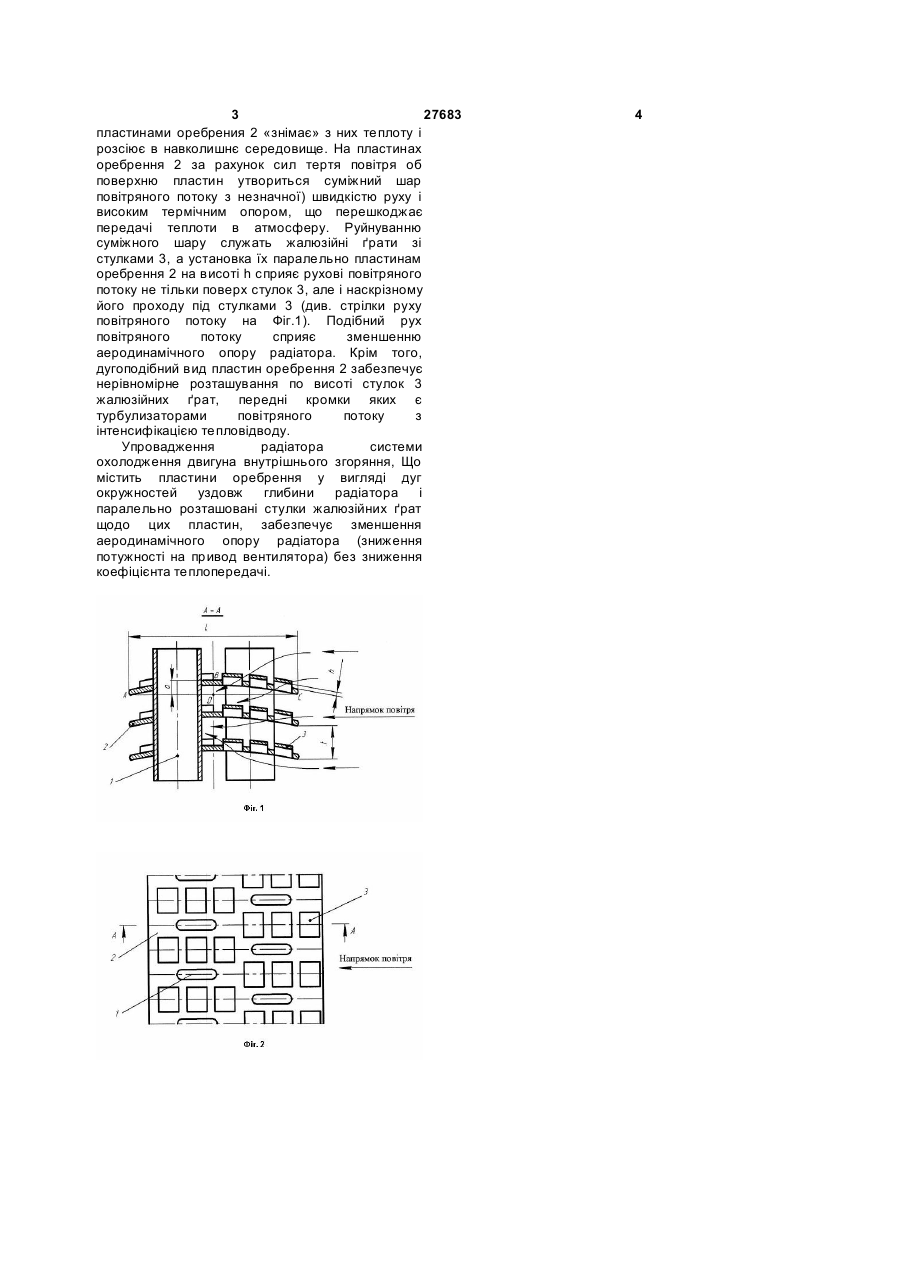

Радіатор системи охолодження двигуна внутрішнього згоряння, що містить трубки і пластини оребрення з жалюзійними ґратами, який відрізняється тим, що пластини оребрення виконано у вигляді дуг окружностей уздовж глибини радіатора, що утворюють сегменти з відношенням їхніх висот до хорд а/b у діапазоні від 0...0,1, а стулки жалюзійних ґрат розташовані паралельно пластинам оребрення на висоті h у діапазоні 0...0,3 від кроку оребрення t. (19) (21) u200707334 (22) 02.07.2007 (24) 12.11.2007 (72) КОТНОВ ОЛЕКСАНДР СЕМЕНОВИЧ, UA, БИКАДОРОВ ВАДИМ ВІКТОРОВИЧ, UA, РЕЙЗІН ОЛЕКСАНДР БОРИСОВИЧ, UA, ОЛІКСІЄВ ВІКТОР ГРИГОРОВИЧ, UA, МОГІЛЕВСЬКИЙ АНДРІЙ ВІТАЛІЙОВИЧ, UA (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ, UA (56) 3 27683 пластинами оребрения 2 «знімає» з них теплоту і розсіює в навколишнє середовище. На пластинах оребрення 2 за рахунок сил тертя повітря об поверхню пластин утвориться суміжний шар повітряного потоку з незначної) швидкістю руху і високим термічним опором, що перешкоджає передачі теплоти в атмосферу. Руйнуванню суміжного шару служать жалюзійні ґрати зі стулками 3, а установка їх паралельно пластинам оребрення 2 на висоті h сприяє рухові повітряного потоку не тільки поверх стулок 3, але і наскрізному його проходу під стулками 3 (див. стрілки руху повітряного потоку на Фіг.1). Подібний рух повітряного потоку сприяє зменшенню аеродинамічного опору радіатора. Крім того, дугоподібний вид пластин оребрення 2 забезпечує нерівномірне розташування по висоті стулок 3 жалюзійних ґрат, передні кромки яких є турбулизаторами повітряного потоку з інтенсифікацією тепловідводу. Упровадження радіатора системи охолодження двигуна внутрішнього згоряння, Що містить пластини оребрення у вигляді дуг окружностей уздовж глибини радіатора і паралельно розташовані стулки жалюзійних ґрат щодо цих пластин, забезпечує зменшення аеродинамічного опору радіатора (зниження потужності на привод вентилятора) без зниження коефіцієнта теплопередачі. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюInternal combustion engine cooler
Автори англійськоюKotnov Oleksandr Semenovych, Bykadorov Vadym Viktorovych, Reizin Oleksandr Borysovych, Oliksiiev Viktor Hryhorovych, Mohilevskyi Andrii Vitaliovych
Назва патенту російськоюРадиатор системы охлаждения двигателя внутреннего сгорания
Автори російськоюКотнов Александр Семенович, Бикадоров Вадим Викторович, Рейзин Александр Борисович, Оликсиев Виктор Григорьевич, Могилевский Андрей Витальевич
МПК / Мітки
МПК: B61C 5/00, F28D 19/00, F01P 3/00
Мітки: радіатор, системі, внутрішнього, двигуна, згоряння, охолодження
