Пускозахисний пристрій зварювального багатопостового агрегату

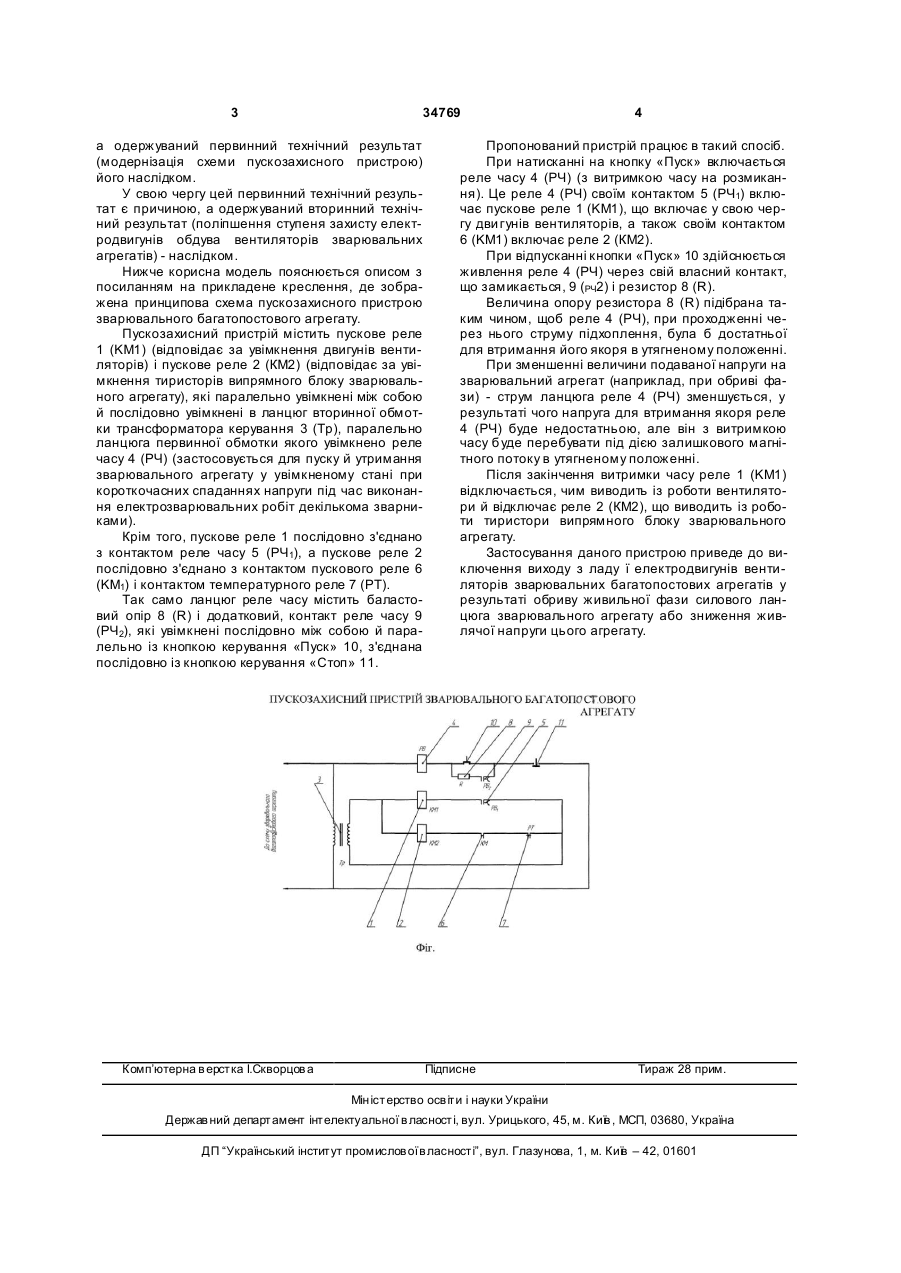

1. Пускозахисний пристрій зварювального багатопостового агрегату, який містить пускові 3 34769 а одержуваний первинний технічний результат (модернізація схеми пускозахисного пристрою) його наслідком. У свою чергу цей первинний технічний результат є причиною, а одержуваний вторинний технічний результат (поліпшення ступеня захисту електродвигунів обдува вентиляторів зварювальних агрегатів) - наслідком. Нижче корисна модель пояснюється описом з посиланням на прикладене креслення, де зображена принципова схема пускозахисного пристрою зварювального багатопостового агрегату. Пускозахисний пристрій містить пускове реле 1 (KM1) (відповідає за увімкнення двигунів вентиляторів) і пускове реле 2 (КМ2) (відповідає за увімкнення тиристорів випрямного блоку зварювального агрегату), які паралельно увімкнені між собою й послідовно увімкнені в ланцюг вторинної обмотки трансформатора керування 3 (Tp), паралельно ланцюга первинної обмотки якого увімкнено реле часу 4 (РЧ) (застосовується для пуску й утримання зварювального агрегату у увімкненому стані при короткочасних спаданнях напруги під час виконання електрозварювальних робіт декількома зварниками). Крім того, пускове реле 1 послідовно з'єднано з контактом реле часу 5 (PЧ1), а пускове реле 2 послідовно з'єднано з контактом пускового реле 6 (KM1) і контактом температурного реле 7 (PT). Так само ланцюг реле часу містить баластовий опір 8 (R) і додатковий, контакт реле часу 9 (РЧ2), які увімкнені послідовно між собою й паралельно із кнопкою керування «Пуск» 10, з'єднана послідовно із кнопкою керування «Стоп» 11. Комп’ютерна в ерстка І.Скворцов а 4 Пропонований пристрій працює в такий спосіб. При натисканні на кнопку «Пуск» включається реле часу 4 (РЧ) (з витримкою часу на розмикання). Це реле 4 (РЧ) своїм контактом 5 (РЧ1) включає пускове реле 1 (KM1), що включає у свою чергу дви гунів вентиляторів, а також своїм контактом 6 (KM1) включає реле 2 (КМ2). При відпусканні кнопки «Пуск» 10 здійснюється живлення реле 4 (РЧ) через свій власний контакт, що замикається, 9 (РЧ2) і резистор 8 (R). Величина опору резистора 8 (R) підібрана таким чином, щоб реле 4 (РЧ), при проходженні через нього струму підхоплення, була б достатньої для втримання його якоря в утягненому положенні. При зменшенні величини подаваної напруги на зварювальний агрегат (наприклад, при обриві фази) - струм ланцюга реле 4 (РЧ) зменшується, у результаті чого напруга для втримання якоря реле 4 (РЧ) буде недостатньою, але він з витримкою часу буде перебувати під дією залишкового магнітного потоку в утягненому положенні. Після закінчення витримки часу реле 1 (KM1) відключається, чим виводить із роботи вентилятори й відключає реле 2 (КМ2), що виводить із роботи тиристори випрямного блоку зварювального агрегату. Застосування даного пристрою приведе до виключення виходу з ладу ї електродвигунів вентиляторів зварювальних багатопостових агрегатів у результаті обриву живильної фази силового ланцюга зварювального агрегату або зниження живлячої напруги цього агрегату. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
