Гідроциклон ситовий

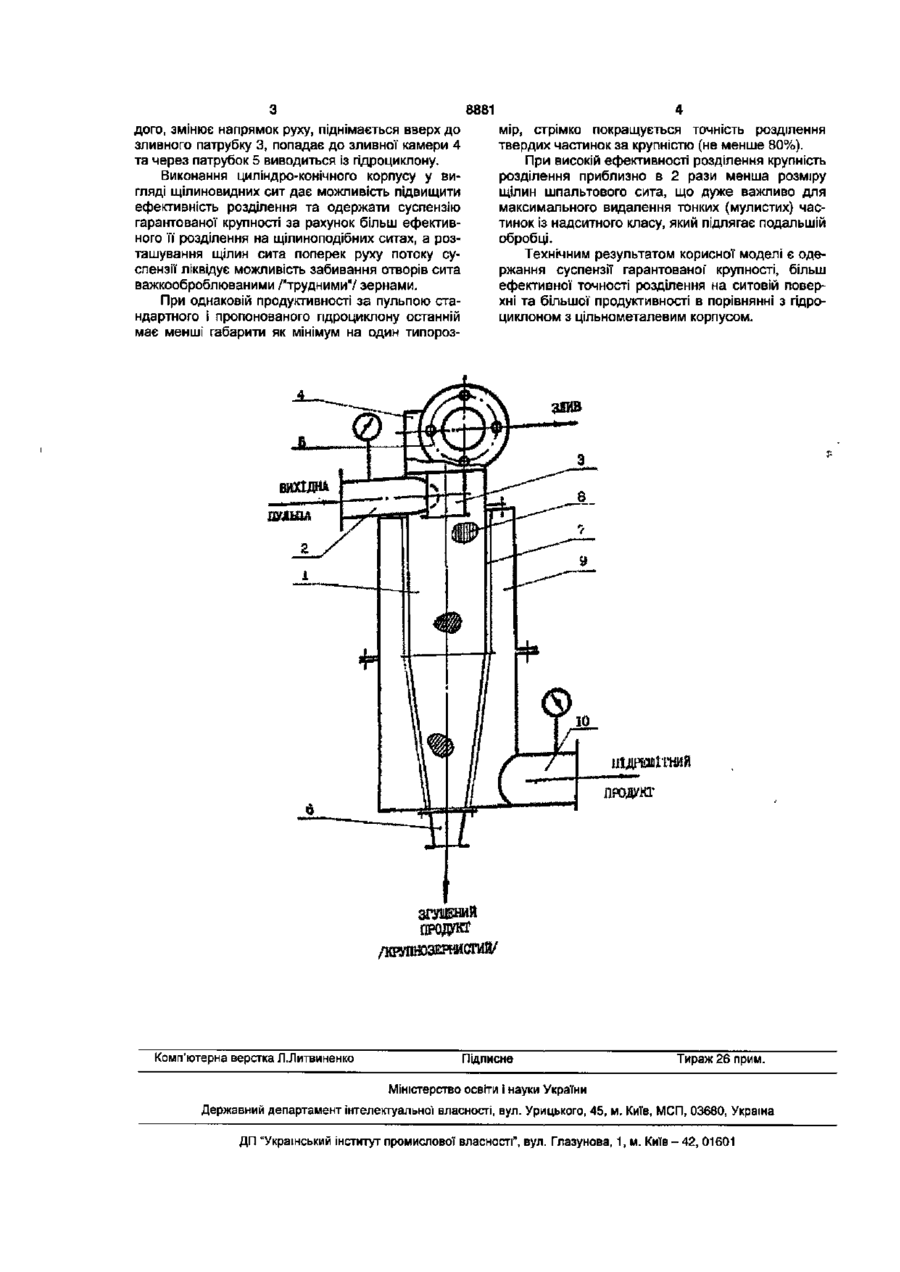

Гідроциклон ситовий, який містить циліндроконічний корпус з тангенціальним живильним патрубком, зливний патрубок, камеру зливу та піскову насадку, який відрізняється тим, що циліндроконічний корпус виконано у вигляді щілиноподібних сит І закріплено у рознімній камері, причому сита встановлені таким чином, що щілини розташовані поперек руху потоку суспензії. Корисна модель стосується збагачення корисних копалин і може бути використана для класифікації зернистих матеріалів по крупності у вугільній, рудній, хімічній та інших галузях промисловості. Відомі зневоджувальні гідроциклони, які описані у книзі "Гидроциклоны на обогатительных фабриках" авт. А.И. Поваров и др. М. Недра, 1978, стр.185-194. Відомий ЦИКЛОН має циліндро-конічний корпус з тангенціальним живильним патрубком для вводу пульпи, зливний патрубок, камеру злива з патрубком для його виводу, промпродуктову трубу та піскову насадку. Недоліком відомого гідроциклону є низька ефективність класифікації та недостатня продуктивність. За прототип корисної моделі прийнято "Три продуктовий гідроциклон для класифікації вугільних шламів" по патенту А №51052, кл. В03В5/34. Гідроциклон містить циліндро-конічний корпус з тангенціальним живильним патрубком для вводу пульпи, зливний патрубок, камеру зливу у якій співвісно із зливним патрубком та спряжено з ним встановлене циліндричне сито, промпродуктову камеру та піскову насадку. Недоліком прототипу є низька ефективність класифікації вихідного продукту та недостатня продуктивність. В основу винаходу поставлено задачу підвищення ефективності класифікації та продуктивності циклонів. Поставлена задача виконується таким чином, що у гідроциклоні ситовому, який містить циліндро-конічний корпус з тангенціальним живи льним патрубком, зливний патрубок, камеру зливу та піскову насадку, ціліндро-конічний корпус виконано із щілиновидних сит і закріплено у рознімній камері, та при цьому сита встановлюються таким чином, що їхні щілини розташовуються поперек руху потоку пульпи в будь-якій точці циклону. На кресленні представлено загальний вигляд гідроциклону. Гідроциклон містить циліндро-конічний корпус 1, тангенціальний живильний патрубок 2, зливний патрубок 3, камеру зливу 4, з патрубком 5, піскову насадку 6. Циліндро-конічний корпус 1 виконано із сит 7 із щілинами 8 і встановлено у рознімній камері 9 з патрубком 10 для відводу пщрешітного продукту. Гідроциклон ситовий працює таким чином. Вихідна суспензія під тиском через тангенціальний патрубок 2 надходить до циліндричної частини корпусу 1, в якому вона закручується та переміщується вздовж стінок, виконаних у вигляді щілиноподібних сит 7, щілини 8 яких розташовані таким чином, що переміщення потоку відбувається поперек цих щілин 3. Зерна матеріалу, менші ніж щілини 8, відводяться разом з рідиною крізь сито 7 в приймальну камеру 9 та через патрубок 10 для виводу підрешітного продукту розвантажуються. Частинки крупністю, більші ніж щілини 8, відкидаються до стінок корпусу 1 та пересуваються по циліндро-конічній частині корпусу 1 до піскової насадки 6, через яку вони розвантажуються. Якщо у корпусі 1 гідроциклону залишається рідина, вона, звільнившись від основної* маси твер 00 00 00 О) 8881 дого, змінює напрямок руху, піднімається вверх до зливного патрубку 3, попадає до зливної камери 4 та через патрубок 5 виводиться із гідроциклону. Виконання циліндро-конічного корпусу у вигляді щілиновидних сит дає можливість підвищити ефективність розділення та одержати суспензію гарантованої крупності за рахунок більш ефективного її розділення на щілиноподібних ситах, а розташування щілин сита поперек руху потоку суспензії ліквідує можливість забивання отворів сита важкооброблюваними /"трудними"/ зернами. При однаковій продуктивності за пульпою стандартного і пропонованого гідроциклону останній має менші габарити як мінімум на один типороз мір, стрімко покращується точність розділення твердих частинок за крупністю (не менше 80%). При високій ефективності розділення крупність розділення приблизно в 2 рази менша розміру щілин шпальтового сита, що дуже важливо для максимального видалення тонких (мулистих) частинок із надситного класу, який підлягає подальшій обробці. Технічним результатом корисної моделі є одержання суспензії гарантованої' крупності, більш ефективної точності розділення на ситовій поверхні та більшої продуктивності в порівнянні з гідроциклоном з цільнометалевим корпусом. 32Ш ПРОДУКТ Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим.Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
