Голка для внутрішньокісткових ін’єкцій

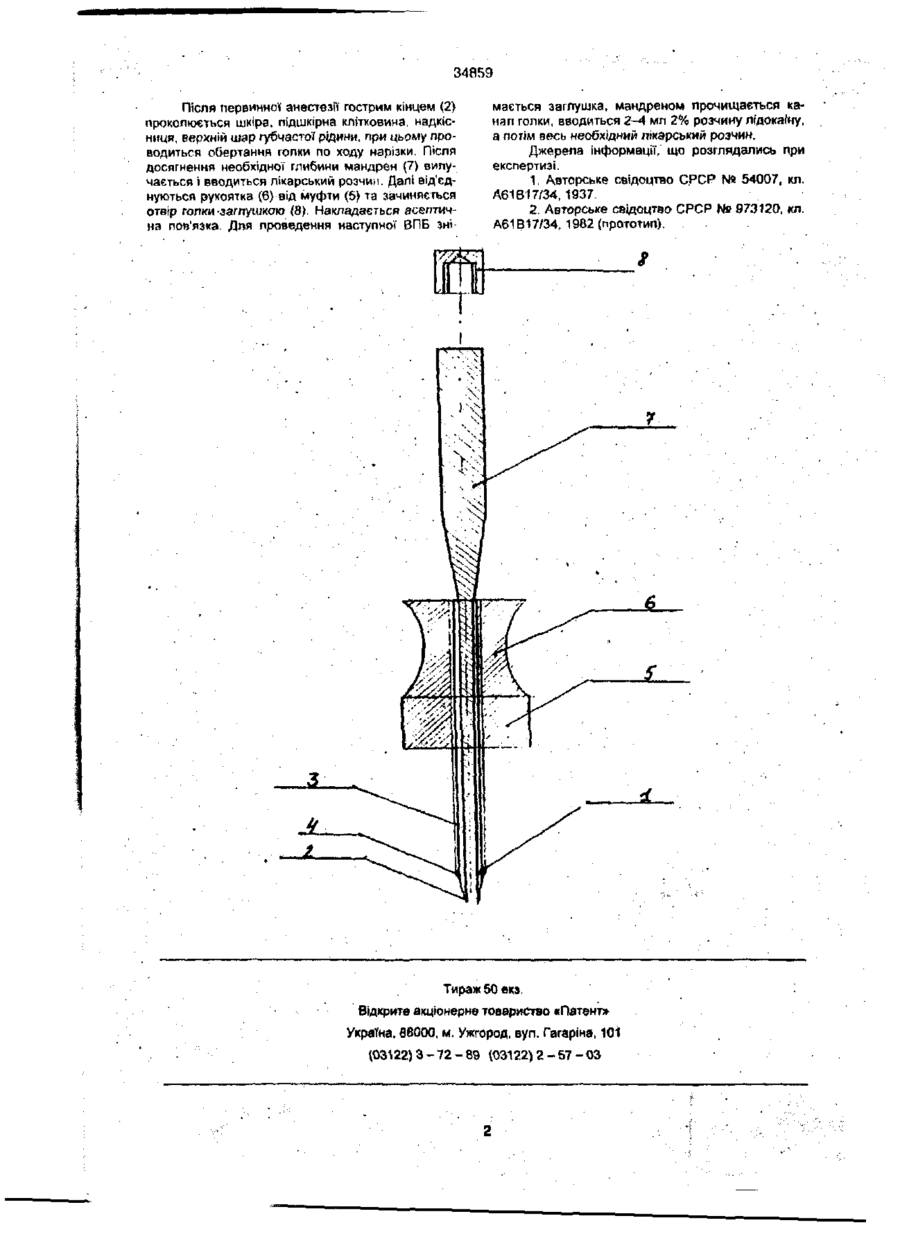

Голка для внутрішньокісткових ін'єкцій, виконана у вигляді трубчастого стержня з гострим робочим кінцем, на котрому розташована пересувна муфта, рукоятка, мандрен. яка відрізняється тим, що на трубчастому стержні зроблена трикутна різьба з шагом 1 мм, глибиною 2 мм, а також мітчик у вигляд) зубців, при цьому рукоятка знімається після ін'єкцій, а зовнішній отвір голки зачиняється загпушкою. в якому за рахунок того, що на трубчастому стержні виконана трикутна різьба з відстанню 1 мм і глибиною 2 мм, а на гострому кінці робочої частини зроблений мітчик у вигляді зубців, при цьому рукоятка голки знімається після ін'єкції, а ЗОВНІШНІЙ отвір трубчастого стержня зачиняється заглушкою, завдяки чому забезпечується можливість стабілізації голки в кістці, що дозволяє залишати ft в кістці тривалий час. необхідний для проведення усіх ПВБ. Це дозволить запобігти нераціонального І шкідливого використання багаторазових* анестезій. Поставлена задача вирішується тим, що в голці для внутрішньокісткових ін'єкцій, виконаної у вигляді трубчастого стержня з гострим робочим кінцем, на котрому розташована пересувна муфта, рукоятка, мандрен, згідно винаходу на трубчастому стержні зроблена трикутна різьба з шагам 1 мм, глибиною 2 мм, а також мітчик у вигляді зубців, при цьому рукоятка знімається після Ін'єкції, а зовнішній отвір зачиняється заглушкою. Таким чином, сукупність технічних суттєвих ознак, що знаходяться у причинно-слідчому зв'язку з досягненням технічного результату, дозволяє стабілізувати внутрішньокісткову голку, а також забезпечує можливість її перебування у кістці тривалий строк, необхідний для проведення усіх ПВБ і запобігає нераціональному і шкідливому багаторазовому використанню анестезій На фіг зображена дана голка, яка виконана з трубчастого стрежня 1 з гострим робочим кінцем 2, на котрому зроблена нарізка 3, а також мітчик у вигляді зубців 4, пересувної' муфти 5, рукоятки, яка знімається після ін'єкції 6, мандрена 7; заглушки 8 Методика використання. Ф ю 00 со з* 34859 мається заглушка, мандреном прочищається канап голки, вводиться 2-4 мл 2% розчииу лідокаіну, а потім весь необхідний лікарський розчин. Джерела інформації, що розглядались при експертизі. 1. Авторське свідоцтво СРСР № 54007, кл. А61В17/34, 1937. 2. Авторське свідоцтво СРСР № 973120, кл. А61В17/34, 1982 (прототип). Після первинної анестезії гострим кінцем (2) проколюється шкіра, підшкірна клітковина, надкісницп, верхній шзр губчасто/ рідини, при цьому проводиться обертання гопки по ходу нарізки. Після досягнення необхідної глибини мандрен (7) вилучається і вводиться лікарський розчин. Далі від'єднуються рукоятка (6) від муфти (5) та зачиняється отвір голки-заглушкою (8). Накладається асептична пов'язка. Для проведення наступної ВПБ зніТУл В Тираж 50 вкз. Відкрите акціонерне товариство «Патент» Україна, 86000, м. Ужгород, вул, Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
