Газова плита

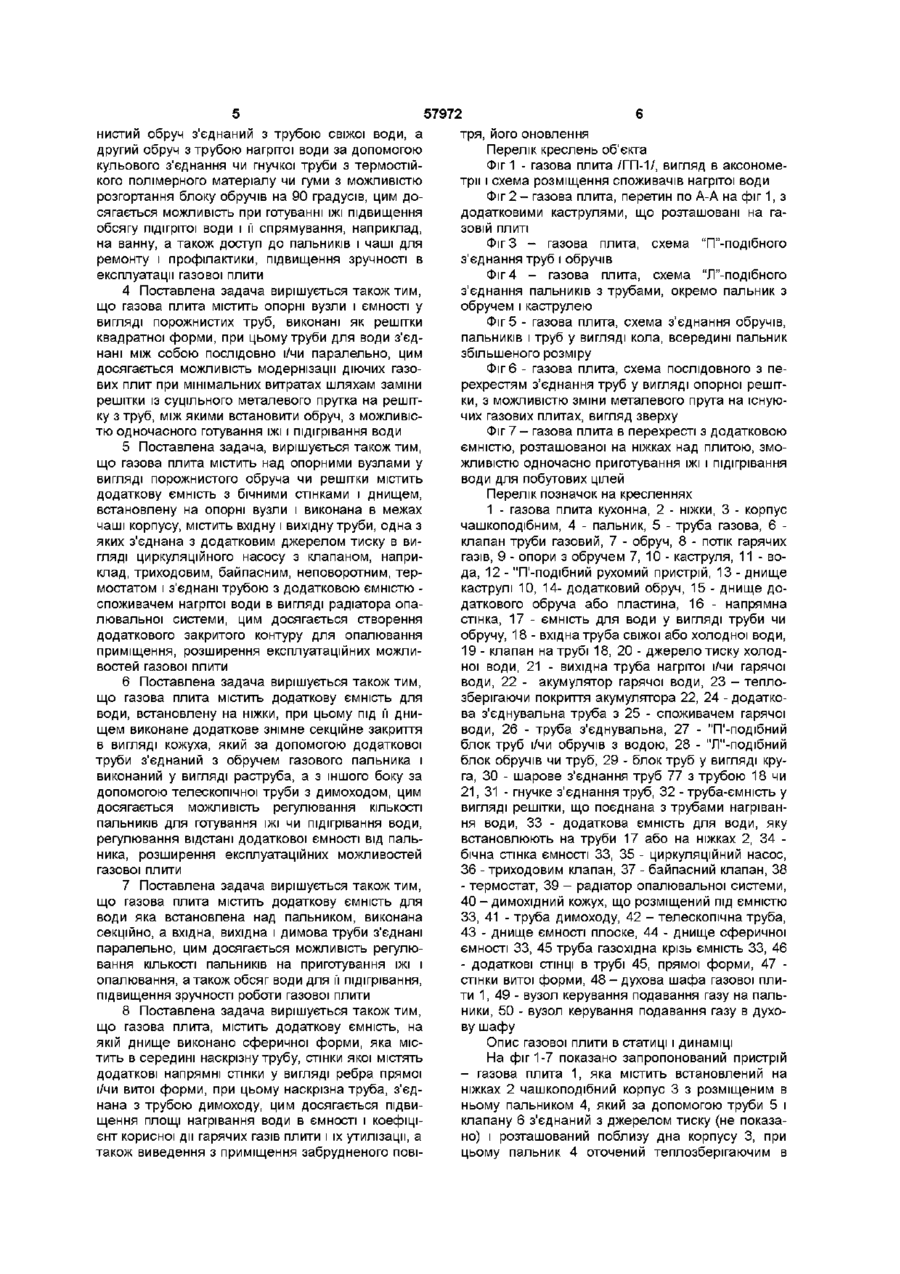

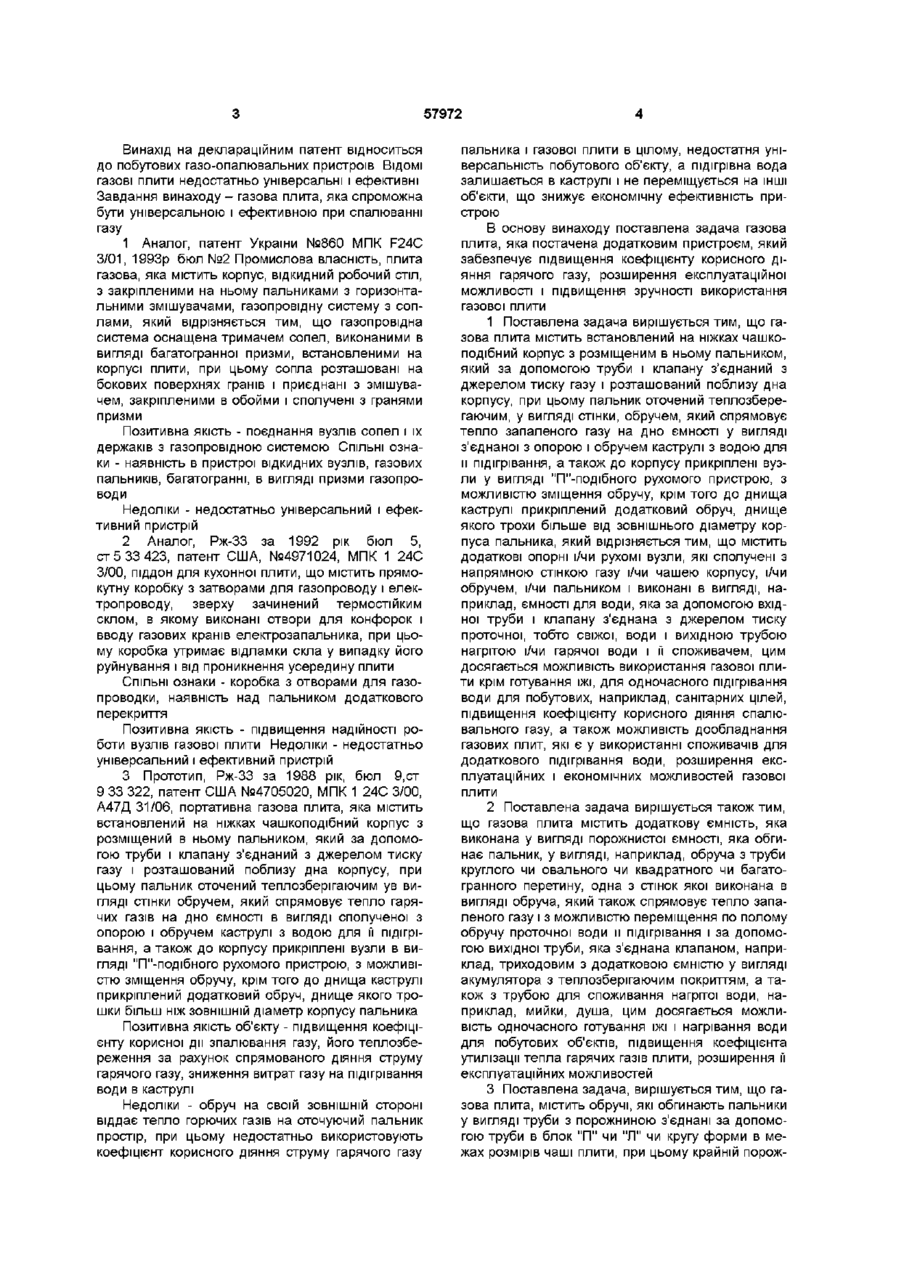

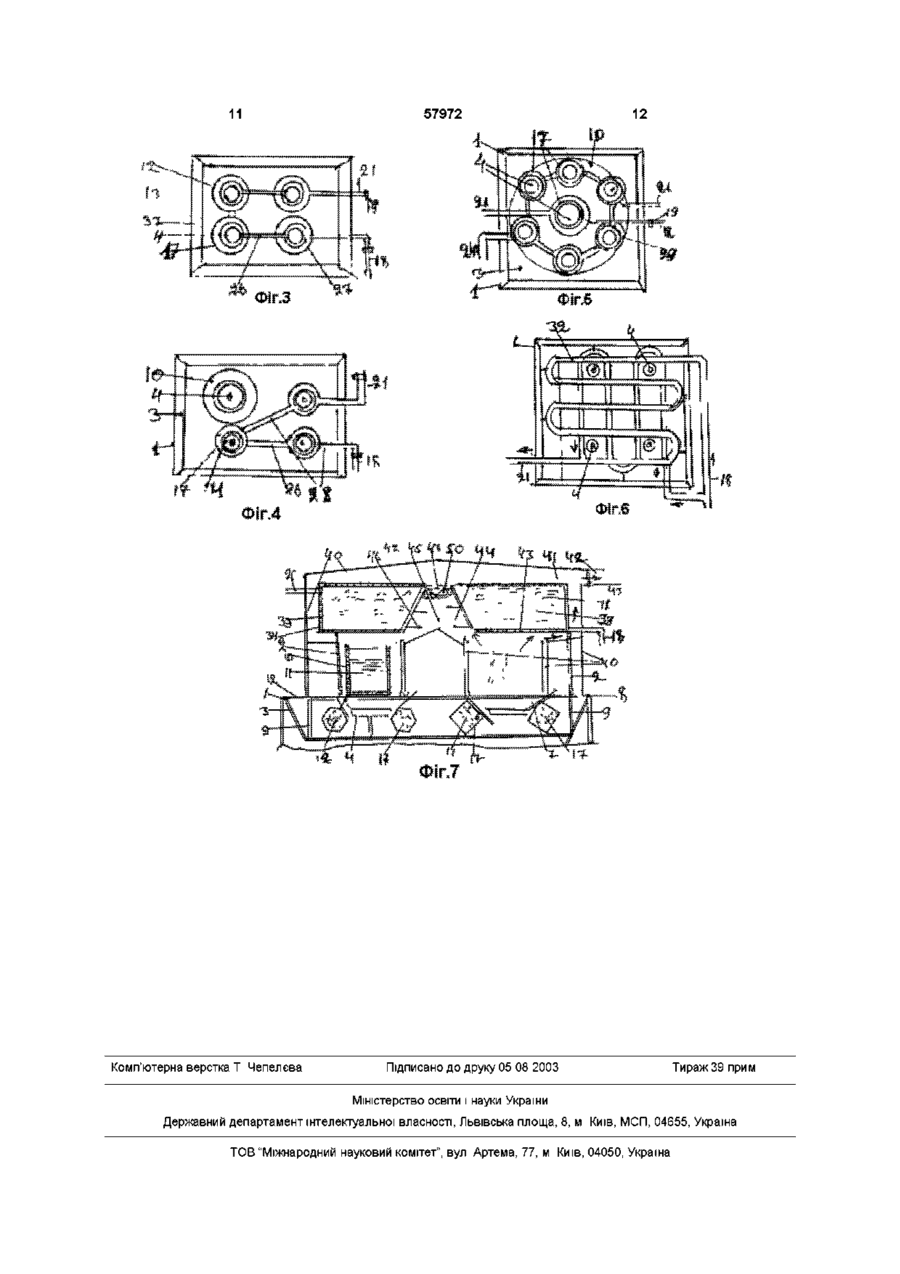

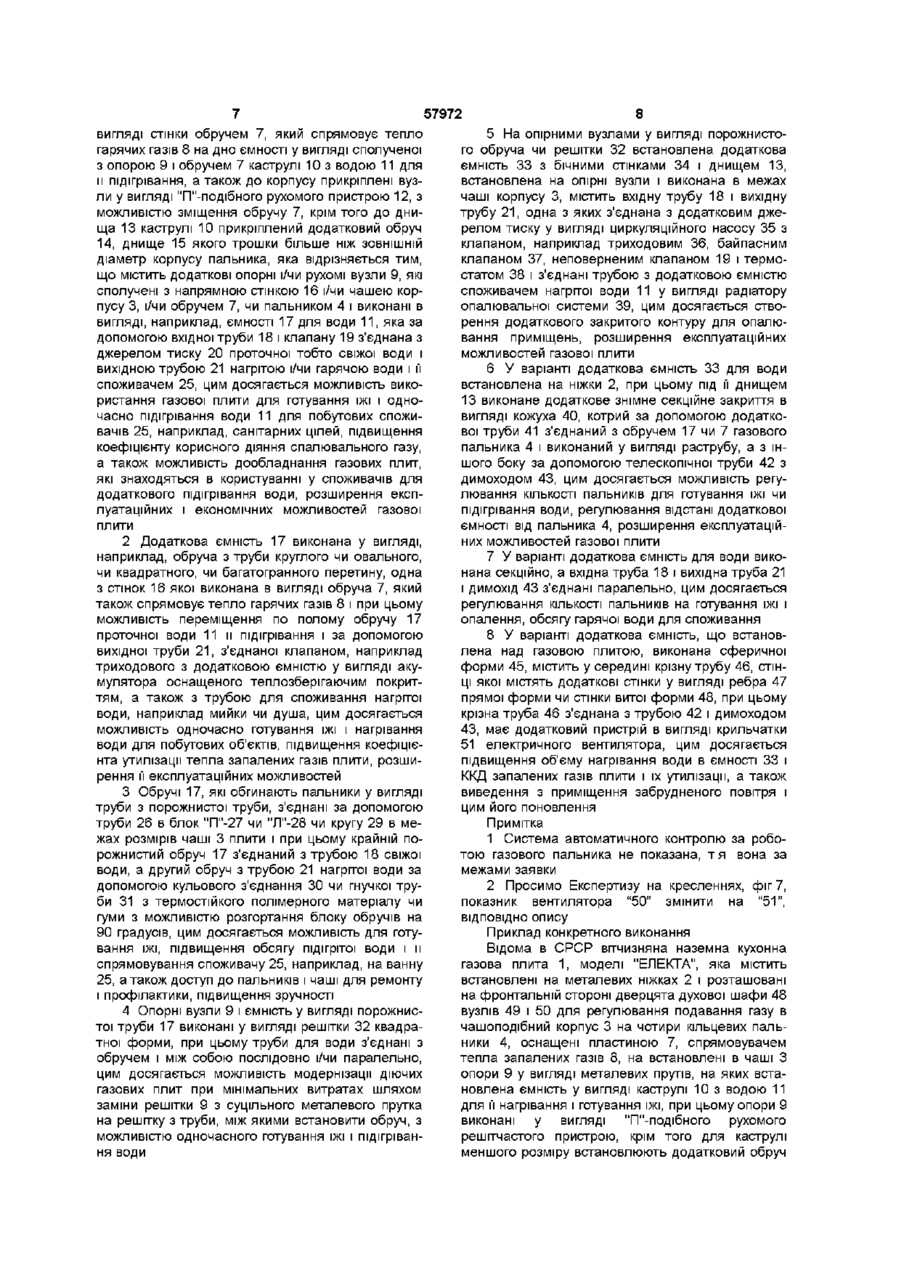

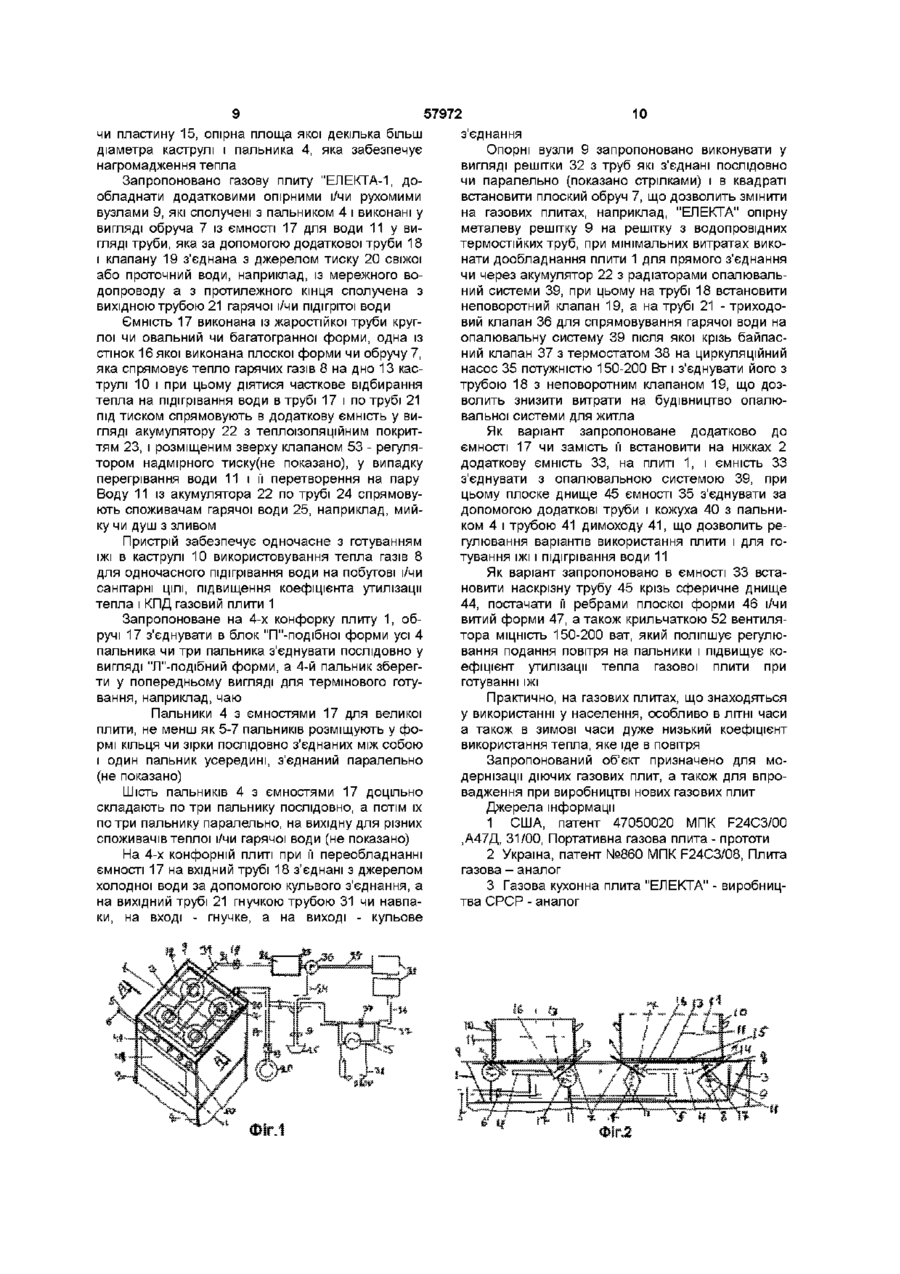

1 Газова плита, яка містить встановлений на ніжках чашоподібний корпус з розміщеним в ньому пальником, який за допомогою труби і клапана з'єднаний з джерелом тиску і розташований поблизу дна корпусу, при цьому пальник оточений теплозберігаючим в вигляді стінки обручем, який спрямовує тепло запалених газів на дно ємності в вигляді з'єднаної з опорою і обручем каструлі з водою для її підігрівання, а також до корпусу прикріплені вузли у вигляді П-подібного рухомого пристрою, з можливістю зміщення обруча, крім того до днища каструлі прикріплений додатковий обруч, днище якого трохи більше, ніж ЗОВНІШНІЙ діаметр корпусу пальника, яка відрізняється тим, що містить додаткові опорни і/чи рухомі вузли, які з'єднані з напрямною стінкою газу і/чи чашею корпусу, чи обручем, чи пальником і виконані у вигляді, наприклад, ємності для води, яка за допомогою вхідної труби і клапана з'єднана з джерелом тиску проточної, тобто свіжої, води і вихідною трубою нагрітої і/чи гарячої води і її споживачем 2 Газова плита за 1, яка відрізняється тим, що додаткова ємність виконана у вигляді, наприклад, обруча з труби круглого чи овального, чи квадратного, чи багатогранного перерізу, одна з стінок якої виконана в вигляді обруча, який також спрямовує тепло гарячих газів, і з можливістю переміщення по порожнистому обручу проточної води і и підігрівання, і за допомогою вихідної труби, яка оснащена клапаном, наприклад триходовим, і додатковою ємністю в вигляді акумулятора, оснащеного теплозберігаючим покриттям, а також з трубою для споживання нагрітої води, наприклад, мийки, душу 3 Газова плита за п 1-2, яка відрізняється тим, що обручі, які обгинають пальники, виконані у вигляді труби з порожниною, з'єднані за допомогою труби в блок П- чи Л-, чи колоподібної форми в межах розмірів чаші плити, при цьому крайній порожнистий обруч з'єднаний з трубою свіжої води, а другий обруч - з трубою нагрітої води за допомогою кульового з'єднання чи гнучкої труби з термостійкого полімерного матеріалу чи гуми з можливістю розгортання блока обручів менше ніж на 90 градусів 4 Газова плита за п 1-3, яка відрізняється тим, що опорні вузли і ємність у вигляді порожнистої труби виконані у вигляді решітки квадратної форми, при цьому труби для води з'єднані між собою і додатковим обручем послідовно і/чи паралельно 5 Газова плита за п 1-4, яка відрізняється тим, що над опорними вузлами у вигляді порожнистого обруча чи решітки містить додаткову ємність з бічними стінками і днищем, яка встановлена на опорні вузли і виконана в межах корпусу, містить вхідну і вихідну труби, одна з яких з'єднана з додатковим джерелом тиску в вигляді циркуляційного насоса з клапаном, наприклад триходовим, байпасним, неповоротним, і термостатом, з'єднана трубою з додатковою ємністю-споживачем нагрітої води в вигляді радіатора опалювальної системи 6 Газова плита за п 1-5, яка відрізняєтся тим, що додаткова ємність для води встановлена на ніжках, при цьому під її днищем виконане додаткове знімне секційне закриття в вигляді кожуха, який за допомогою додаткової труби з'єднаний з обручем газового пальника і виконаний в вигляді розтруба, а з іншого боку за допомогою телескопічної труби з димоходом 7 Газова плита за п 1-6, яка відрізняється тим, що додаткова ємність для води виконана секційною, а вхідна і димова труби з'єднані паралельно 8 Газова плита за п 1-7, яка відрізняється тим, що на додатковій ємності днище виконане сферичної форми, містить у середині наскрізну трубу, стінки якої містять додаткові стінки у вигляді ребра прямої і/чи витої форми, при цьому наскрізна труба з'єднана з димоходом ю 57972 Винахід на деклараційним патент відноситься до побутових газо-опалювальних пристроїв ВІДОМІ газові плити недостатньо універсальні і ефективні Завдання винаходу - газова плита, яка спроможна бути універсальною і ефективною при спалюванні газу 1 Аналог, патент України №860 МПК F24C 3/01, 1993р бюл №2 Промислова власність, плита газова, яка містить корпус, відкидний робочий стіл, з закріпленими на ньому пальниками з горизонтальними змішувачами, газопровідну систему з соплами, який відрізняється тим, що газопровідна система оснащена тримачем сопел, виконаними в вигляді багатогранної призми, встановленими на корпусі плити, при цьому сопла розташовані на бокових поверхнях гранів і приєднані з змішувачем, закріпленими в обойми і сполучені з гранями призми Позитивна якість - поєднання вузлів сопел і їх держаків з газопровідною системою СПІЛЬНІ ознаки - наявність в пристрої відкидних вузлів, газових пальників, багатогранні, в вигляді призми газопроводи Недоліки - недостатньо універсальний і ефективний пристрій 2 Аналог, Рж-33 за 1992 рік бюл 5, ст 5 33 423, патент США, №4971024, МПК 1 24С 3/00, піддон для кухонної плити, що містить прямокутну коробку з затворами для газопроводу і електропроводу, зверху зачинений термостійким склом, в якому виконані отвори для конфорок і вводу газових кранів електрозапальника, при цьому коробка утримає відламки скла у випадку його руйнування і від проникнення усередину плити СПІЛЬНІ ознаки - коробка з отворами для газопроводки, наявність над пальником додаткового перекриття Позитивна якість - підвищення надійності роботи вузлів газової плити Недоліки - недостатньо універсальний і ефективний пристрій 3 Прототип, Рж-33 за 1988 рік, бюл 9,ст 9 33 322, патент США №4705020, МПК 1 24С 3/00, А47Д 31/06, портативна газова плита, яка містить встановлений на ніжках чашкоподібний корпус з розміщений в ньому пальником, який за допомогою труби і клапану з'єднаний з джерелом тиску газу і розташований поблизу дна корпусу, при цьому пальник оточений теплозберігаючим ув вигляді стінки обручем, який спрямовує тепло гарячих газів на дно ємності в вигляді сполученої з опорою і обручем каструлі з водою для її підігрівання, а також до корпусу прикріплені вузли в вигляді "П"-подібного рухомого пристрою, з можливістю зміщення обручу, крім того до днища каструлі прикріплений додатковий обруч, днище якого трошки більш ніж ЗОВНІШНІЙ діаметр корпусу пальника Позитивна якість об'єкту - підвищення коефіцієнту корисної дії зпалювання газу, його теплозбереження за рахунок спрямованого діяння струму гарячого газу, зниження витрат газу на підігрівання води в каструлі Недоліки - обруч на своїй ЗОВНІШНІЙ стороні віддає тепло горючих газів на оточуючий пальник простір, при цьому недостатньо використовують коефіцієнт корисного діяння струму гарячого газу пальника і газової плити в цілому, недостатня універсальність побутового об'єкту, а підігрівна вода залишається в каструлі і не переміщується на ІНШІ об'єкти, що знижує економічну ефективність пристрою В основу винаходу поставлена задача газова плита, яка постачена додатковим пристроєм, який забезпечує підвищення коефіцієнту корисного діяння гарячого газу, розширення експлуатаційної можливості і підвищення зручності використання газової плити 1 Поставлена задача вирішується тим, що газова плита містить встановлений на ніжках чашкоподібний корпус з розміщеним в ньому пальником, який за допомогою труби і клапану з'єднаний з джерелом тиску газу і розташований поблизу дна корпусу, при цьому пальник оточений теплозберегаючим, у вигляді стінки, обручем, який спрямовує тепло запаленого газу на дно ємності у вигляді з'єднаної з опорою і обручем каструлі з водою для и підігрівання, а також до корпусу прикріплені вузли у вигляді "П"-подібного рухомого пристрою, з можливістю зміщення обручу, крім того до днища каструлі прикріплений додатковий обруч, днище якого трохи більше від зовнішнього діаметру корпуса пальника, який відрізняється тим, що містить додаткові опорні і/чи рухомі вузли, які сполучені з напрямною стінкою газу і/чи чашею корпусу, і/чи обручем, і/чи пальником і виконані в вигляді, наприклад, ємності для води, яка за допомогою вхідної труби і клапану з'єднана з джерелом тиску проточної, тобто свіжої, води і вихідною трубою нагрітою і/чи гарячої води і її споживачем, цим досягається можливість використання газової плити крім готування їжі, для одночасного підігрівання води для побутових, наприклад, санітарних цілей, підвищення коефіцієнту корисного діяння спалювального газу, а також можливість дообладнання газових плит, які є у використанні споживачів для додаткового підігрівання води, розширення експлуатаційних і економічних можливостей газової плити 2 Поставлена задача вирішується також тим, що газова плита містить додаткову ємність, яка виконана у вигляді порожнистої ємності, яка обгинає пальник, у вигляді, наприклад, обруча з труби круглого чи овального чи квадратного чи багатогранного перетину, одна з стінок якої виконана в вигляді обруча, який також спрямовує тепло запаленого газу і з можливістю переміщення по полому обручу проточної води и підігрівання і за допомогою вихідної труби, яка з'єднана клапаном, наприклад, триходовим з додатковою ємністю у вигляді акумулятора з теплозберігаючим покриттям, а також з трубою для споживання нагрітої води, наприклад, мийки, душа, цим досягається можливість одночасного готування їжі і нагрівання води для побутових об'єктів, підвищення коефіцієнта утилізації тепла гарячих газів плити, розширення її експлуатаційних можливостей 3 Поставлена задача, вирішується тим, що газова плита, містить обручі, які обгинають пальники у вигляді труби з порожниною з'єднані за допомогою труби в блок "П" чи "Л" чи кругу форми в межах розмірів чаші плити, при цьому крайній порож 57972 нистий обруч з'єднаний з трубою свіжої води, а другий обруч з трубою нагрітої води за допомогою кульового з'єднання чи гнучкої труби з термостійкого полімерного матеріалу чи гуми з можливістю розгортання блоку обручів на 90 градусів, цим досягається можливість при готуванні їжі підвищення обсягу підігрітої води і її спрямування, наприклад, на ванну, а також доступ до пальників і чаші для ремонту і профілактики, підвищення зручності в експлуатації газової плити 4 Поставлена задача вирішується також тим, що газова плита містить опорні вузли і ємності у вигляді порожнистих труб, виконані як решітки квадратної форми, при цьому труби для води з'єднані між собою послідовно і/чи паралельно, цим досягається можливість модернізації діючих газових плит при мінімальних витратах шляхам заміни решітки із суцільного металевого прутка на решітку з труб, між якими встановити обруч, з можливістю одночасного готування їжі і підігрівання води 5 Поставлена задача, вирішується також тим, що газова плита містить над опорними вузлами у вигляді порожнистого обруча чи решітки містить додаткову ємність з бічними стінками і днищем, встановлену на опорні вузли і виконана в межах чаші корпусу, містить вхідну і вихідну труби, одна з яких з'єднана з додатковим джерелом тиску в вигляді циркуляційного насосу з клапаном, наприклад, триходовим, байпасним, неповоротним, термостатом і з'єднані трубою з додатковою ємністю споживачем нагрітої води в вигляді радіатора опалювальної системи, цим досягається створення додаткового закритого контуру для опалювання приміщення, розширення експлуатаційних можливостей газової плити 6 Поставлена задача вирішується також тим, що газова плита містить додаткову ємність для води, встановлену на ніжки, при цьому під її днищем виконане додаткове знімне секційне закриття в вигляді кожуха, який за допомогою додаткової труби з'єднаний з обручем газового пальника і виконаний у вигляді раструба, а з іншого боку за допомогою телескопічної труби з димоходом, цим досягається можливість регулювання КІЛЬКОСТІ пальників для готування їжі чи підігрівання води, регулювання відстані додаткової ємності від пальника, розширення експлуатаційних можливостей газової плити тря, його оновлення Перелік креслень об'єкта Фіг 1 - газова плита /ГП-1/, вигляд в аксонометрії і схема розміщення споживачів нагрітої води Фіг 2 - газова плита, перетин по А-А на фіг 1, з додатковими каструлями, що розташовані на газовій плиті Фіг 3 - газова плита, схема "П"-подібного з'єднання труб і обручів Фіг 4 - газова плита, схема "Л"-подібного з'єднання пальників з трубами, окремо пальник з обручем і каструлею Фіг 5 - газова плита, схема з'єднання обручів, пальників і труб у вигляді кола, всередині пальник збільшеного розміру Фіг 6 - газова плита, схема послідовного з перехрестям з'єднання труб у вигляді опорної решітки, з можливістю зміни металевого прута на існуючих газових плитах, вигляд зверху Фіг 7 - газова плита в перехресті з додатковою ємністю, розташованої на ніжках над плитою, зможливістю одночасно приготування їжі і підігрівання води для побутових цілей Перелік позначок на кресленнях 1 - газова плита кухонна, 2 - ніжки, 3 - корпус чашкоподібним, 4 - пальник, 5 - труба газова, 6 клапан труби газовий, 7 - обруч, 8 - потік гарячих газів, 9 - опори з обручем 7, 10 - каструля, 11 - вода, 12 - "П'-подібний рухомий пристрій, 13 - днище каструлі 10, 14- додатковий обруч, 15 - днище додаткового обруча або пластина, 16 - напрямна стінка, 17 - ємність для води у вигляді труби чи обручу, 18 - вхідна труба свіжої або холодної води, 19 - клапан на трубі 18, 20 - джерело тиску холодної води, 21 - вихідна труба нагрітої і/чи гарячої води, 22 - акумулятор гарячої води, 23 - теплозберігаючи покриття акумулятора 22, 24 - додаткова з'єднувальна труба з 25 - споживачем гарячої води, 26 - труба з'єднувальна, 27 - "П'-подібний блок труб і/чи обручів з водою, 28 - "Л"-подібний блок обручів чи труб, 29 - блок труб у вигляді круга, ЗО - шарове з'єднання труб 77 з трубою 18 чи 21, 31 - гнучке з'єднання труб, 32 - труба-ємність у вигляді решітки, що поєднана з трубами нагрівання води, 33 - додаткова ємність для води, яку встановлюють на труби 17 або на ніжках 2, 34 бічна стінка ємності 33, 35 - циркуляційний насос, 36 - триходовим клапан, 37 - байпасний клапан, 38 7 Поставлена задача вирішується також тим, що газова плита містить додаткову ємність для води яка встановлена над пальником, виконана секційно, а вхідна, вихідна і димова труби з'єднані паралельно, цим досягається можливість регулювання КІЛЬКОСТІ пальників на приготування їжі і опалювання, а також обсяг води для її підігрівання, підвищення зручності роботи газової плити 8 Поставлена задача вирішується також тим, що газова плита, містить додаткову ємність, на якій днище виконано сферичної форми, яка містить в середині наскрізну трубу, стінки якої містять додаткові напрямні стінки у вигляді ребра прямої і/чи витої форми, при цьому наскрізна труба, з'єднана з трубою димоходу, цим досягається підвищення площі нагрівання води в ємності і коефіцієнт корисної дії гарячих газів плити і їх утилізації, а також виведення з приміщення забрудненого пові - термостат, 39 - радіатор опалювальної системи, 40 - димохідний кожух, що розміщений під ємністю 33, 41 - труба димоходу, 42 - телескопічна труба, 43 - днище ємності плоске, 44 - днище сферичної ємності 33, 45 труба газохідна крізь ємність 33, 46 - додаткові СТІНЦІ в трубі 45, прямої форми, 47 стінки витої форми, 48 - духова шафа газової плити 1, 49 - вузол керування подавання газу на пальники, 50 - вузол керування подавання газу в духову шафу Опис газової плити в статиці і динаміці На фіг 1-7 показано запропонований пристрій - газова плита 1, яка містить встановлений на ніжках 2 чашкоподібний корпус 3 з розміщеним в ньому пальником 4, який за допомогою труби 5 і клапану 6 з'єднаний з джерелом тиску (не показано) і розташований поблизу дна корпусу 3, при цьому пальник 4 оточений теплозберігаючим в 57972 вигляді стінки обручем 7, який спрямовує тепло гарячих газів 8 на дно ємності у вигляді сполученої з опорою 9 і обручем 7 каструлі 10 з водою 11 для и підігрівання, а також до корпусу прикріплені вузли у вигляді "П"-подібного рухомого пристрою 12, з можливістю зміщення обручу 7, крім того до днища 13 каструлі 10 прикріплений додатковий обруч 14, днище 15 якого трошки більше ніж ЗОВНІШНІЙ діаметр корпусу пальника, яка відрізняється тим, що містить додаткові опорні і/чи рухомі вузли 9, які сполучені з напрямною стінкою 16 і/чи чашею корпусу 3, і/чи обручем 7, чи пальником 4 і виконані в вигляді, наприклад, ємності 17 для води 11, яка за допомогою вхідної труби 18 і клапану 19 з'єднана з джерелом тиску 20 проточної тобто свіжої води і вихідною трубою 21 нагрітою і/чи гарячою води і її споживачем 25, цим досягається можливість використання газової плити для готування їжі і одночасно підігрівання води 11 для побутових споживачів 25, наприклад, санітарних цілей, підвищення коефіцієнту корисного діяння опалювального газу, а також можливість дообладнання газових плит, які знаходяться в користуванні у споживачів для додаткового підігрівання води, розширення експлуатаційних і економічних можливостей газової плити 2 Додаткова ємність 17 виконана у вигляді, наприклад, обруча з труби круглого чи овального, чи квадратного, чи багатогранного перетину, одна з стінок 16 якої виконана в вигляді обруча 7, який також спрямовує тепло гарячих газів 8 і при цьому можливість переміщення по полому обручу 17 проточної води 11 и підігрівання і за допомогою вихідної труби 21, з'єднаної клапаном, наприклад триходового з додатковою ємністю у вигляді акумулятора оснащеного теплозберігаючим покриттям, а також з трубою для споживання нагрітої води, наприклад мийки чи душа, цим досягається можливість одночасно готування їжі і нагрівання води для побутових об'єктів, підвищення коефіцієнта утилізації тепла запалених газів плити, розширення її експлуатаційних можливостей 3 Обручі 17, які обгинають пальники у вигляді труби з порожнистої труби, з'єднані за допомогою труби 26 в блок "П"-27 чи "Л"-28 чи кругу 29 в межах розмірів чаші 3 плити і при цьому крайній порожнистий обруч 17 з'єднаний з трубою 18 свіжої води, а другий обруч з трубою 21 нагрітої води за допомогою кульового з'єднання ЗО чи гнучкої труби 31 з термостійкого полімерного матеріалу чи гуми з можливістю розгортання блоку обручів на 90 градусів, цим досягається можливість для готування їжі, підвищення обсягу підігрітої води і и спрямовування споживачу 25, наприклад, на ванну 25, а також доступ до пальників і чаші для ремонту і профілактики, підвищення зручності 4 Опорні вузли 9 і ємність у вигляді порожнистої труби 17 виконані у вигляді решітки 32 квадратної форми, при цьому труби для води з'єднані з обручем і між собою послідовно і/чи паралельно, цим досягається можливість модернізації діючих газових плит при мінімальних витратах шляхом заміни решітки 9 з суцільного металевого прутка на решітку з труби, між якими встановити обруч, з можливістю одночасного готування їжі і підігрівання води 8 5 На опірними вузлами у вигляді порожнистого обруча чи решітки 32 встановлена додаткова ємність 33 з бічними стінками 34 і днищем 13, встановлена на опірні вузли і виконана в межах чаші корпусу 3, містить вхідну трубу 18 і вихідну трубу 21, одна з яких з'єднана з додатковим джерелом тиску у вигляді циркуляційного насосу 35 з клапаном, наприклад триходовим 36, байпасним клапаном 37, неповерненим клапаном 19 і термостатом 38 і з'єднані трубою з додатковою ємністю споживачем нагрітої води 11 у вигляді радіатору опалювальної системи 39, цим досягається створення додаткового закритого контуру для опалювання приміщень, розширення експлуатаційних можливостей газової плити 6 У варіанті додаткова ємність 33 для води встановлена на ніжки 2, при цьому під її днищем 13 виконане додаткове знімне секційне закриття в вигляді кожуха 40, котрий за допомогою додаткової труби 41 з'єднаний з обручем 17 чи 7 газового пальника 4 і виконаний у вигляді раструбу, а з іншого боку за допомогою телескопічної труби 42 з димоходом 43, цим досягається можливість регулювання КІЛЬКОСТІ пальників для готування їжі чи підігрівання води, регулювання відстані додаткової ємності від пальника 4, розширення експлуатаційних можливостей газової плити 7 У варіанті додаткова ємність для води виконана секційно, а вхідна труба 18 і вихідна труба 21 і димохід 43 з'єднані паралельно, цим досягається регулювання КІЛЬКОСТІ пальників на готування їжі і опалення, обсягу гарячої води для споживання 8 У варіанті додаткова ємність, що встановлена над газовою плитою, виконана сферичної форми 45, містить у середині крізну трубу 46, стінці якої містять додаткові стінки у вигляді ребра 47 прямої форми чи стінки витої форми 48, при цьому крізна труба 46 з'єднана з трубою 42 і димоходом 43, має додатковий пристрій в вигляді крильчатки 51 електричного вентилятора, цим досягається підвищення об'єму нагрівання води в ємності 33 і ККД запалених газів плити і їх утилізації, а також виведення з приміщення забрудненого повітря і цим його поновлення Примітка 1 Система автоматичного контролю за роботою газового пальника не показана, т я вона за межами заявки 2 Просимо Експертизу на кресленнях, фіг 7, показник вентилятора "50" змінити на "51", ВІДПОВІДНО опису Приклад конкретного виконання Відома в СРСР вітчизняна наземна кухонна газова плита 1, моделі "ЕЛЕКТА", яка містить встановлені на металевих ніжках 2 і розташовані на фронтальній стороні дверцята духової шафи 48 вузлів 49 і 50 для регулювання подавання газу в чашоподібний корпус 3 на чотири кільцевих пальники 4, оснащені пластиною 7, спрямовувачем тепла запалених газів 8, на встановлені в чаші З опори 9 у вигляді металевих прутів, на яких встановлена ємність у вигляді каструлі 10 з водою 11 для її нагрівання і готування їжі, при цьому опори 9 виконані у вигляді "П"-подібного рухомого решітчастого пристрою, крім того для каструлі меншого розміру встановлюють додатковий обруч 57972 чи пластину 15, опірна площа якої декілька більш діаметра каструлі і пальника 4, яка забезпечує нагромадження тепла Запропоновано газову плиту "ЕЛЕКТА-1, дообладнати додатковими опірними і/чи рухомими вузлами 9, які сполучені з пальником 4 і виконані у вигляді обруча 7 із ємності 17 для води 11 у вигляді труби, яка за допомогою додаткової труби 18 і клапану 19 з'єднана з джерелом тиску 20 свіжої або проточний води, наприклад, із мережного водопроводу а з протилежного кінця сполучена з вихідною трубою 21 гарячої і/чи підігрітої води Ємність 17 виконана із жаростійкої труби круглої чи овальний чи багатогранної форми, одна із стінок 16 якої виконана плоскої форми чи обручу 7, яка спрямовує тепло гарячих газів 8 на дно 13 каструлі 10 і при цьому діятися часткове відбирання тепла на підігрівання води в трубі 17 і по трубі 21 під тиском спрямовують в додаткову ємність у вигляді акумулятору 22 з теплоізоляційним покриттям 23, і розміщеним зверху клапаном 53 - регулятором надмірного тиску(не показано), у випадку перегрівання води 11 ї м перетворення на пару Воду 11 із акумулятора 22 по трубі 24 спрямовують споживачам гарячої води 25, наприклад, мийку чи душ з зливом Пристрій забезпечує одночасне з готуванням їжі в каструлі 10 використовування тепла газів 8 для одночасного підігрівання води на побутові і/чи санітарні ЦІЛІ, підвищення коефіцієнта утилізації тепла і КПД газовий плити 1 Запропоноване на 4-х конфорку плиту 1, обручі 17 з'єднувати в блок "П"-подібноі форми усі 4 пальника чи три пальника з'єднувати послідовно у вигляді "Л"-подібний форми, а 4-й пальник зберегти у попередньому вигляді для термінового готування, наприклад, чаю Пальники 4 з ємностями 17 для великої плити, не менш як 5-7 пальників розміщують у формі кільця чи зірки послідовно з'єднаних між собою і один пальник усередині, з'єднаний паралельно (не показано) Шість пальників 4 з ємностями 17 доцільно складають по три пальнику послідовно, а потім їх по три пальнику паралельно, на вихідну для різних споживачів теплої і/чи гарячої води (не показано) На 4-х конфорній плиті при її переобладнанні ємності 17 на вхідний трубі 18 з'єднані з джерелом холодної води за допомогою кульвого з'єднання, а на вихідний трубі 21 гнучкою трубою 31 чи навпаки, на вході - гнучке, а на виході - кульове 10 з єднання Опорні вузли 9 запропоновано виконувати у вигляді решітки 32 з труб які з'єднані послідовно чи паралельно (показано стрілками) і в квадраті встановити плоский обруч 7, що дозволить змінити на газових плитах, наприклад, "ЕЛЕКТА" опірну металеву решітку 9 на решітку з водопровідних термостійких труб, при мінімальних витратах виконати дообладнання плити 1 для прямого з'єднання чи через акумулятор 22 з радіаторами опалювальний системи 39, при цьому на трубі 18 встановити неповоротний клапан 19, а на трубі 21 - триходовий клапан 36 для спрямовування гарячої води на опалювальну систему 39 після якої крізь байпасний клапан 37 з термостатом 38 на циркуляційний насос 35 потужністю 150-200 Вт і з'єднувати його з трубою 18 з неповоротним клапаном 19, що дозволить знизити витрати на будівництво опалювальної системи для житла Як варіант запропоноване додатково до ємності 17 чи замість її встановити на ніжках 2 додаткову ємність 33, на плиті 1, і ємність 33 з'єднувати з опалювальною системою 39, при цьому плоске днище 45 ємності 35 з'єднувати за допомогою додаткові труби і кожуха 40 з пальником 4 і трубою 41 димоходу 4 1 , що дозволить регулювання варіантів використання плити і для готування їжі і підігрівання води 11 Як варіант запропоновано в ємності 33 встановити наскрізну трубу 45 крізь сферичне днище 44, постачати її ребрами плоскої форми 46 і/чи витий форми 47, а також крильчаткою 52 вентилятора МІЦНІСТЬ 150-200 ват, який поліпшує регулювання подання повітря на пальники і підвищує коефіцієнт утилізації тепла газової плити при готуванні їжі Практично, на газових плитах, що знаходяться у використанні у населення, особливо в ЛІТНІ часи а також в зимові часи дуже низький коефіцієнт використання тепла, яке іде в повітря Запропонований об'єкт призначено для модернізації діючих газових плит, а також для впровадження при виробництві нових газових плит Джерела інформації 1 США, патент 47050020 МПК F24C3/00 ,А47Д, 31/00, Портативна газова плита - прототи 2 Україна, патент №860 МПК F24C3/08, Плита газова - аналог 3 Газова кухонна плита "ЕЛЕКТА" - виробництва СРСР - аналог 11 Комп'ютерна верстка Т Чепелєва 57972 Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
