Пристрій для бужування та дренування порожнистих органів

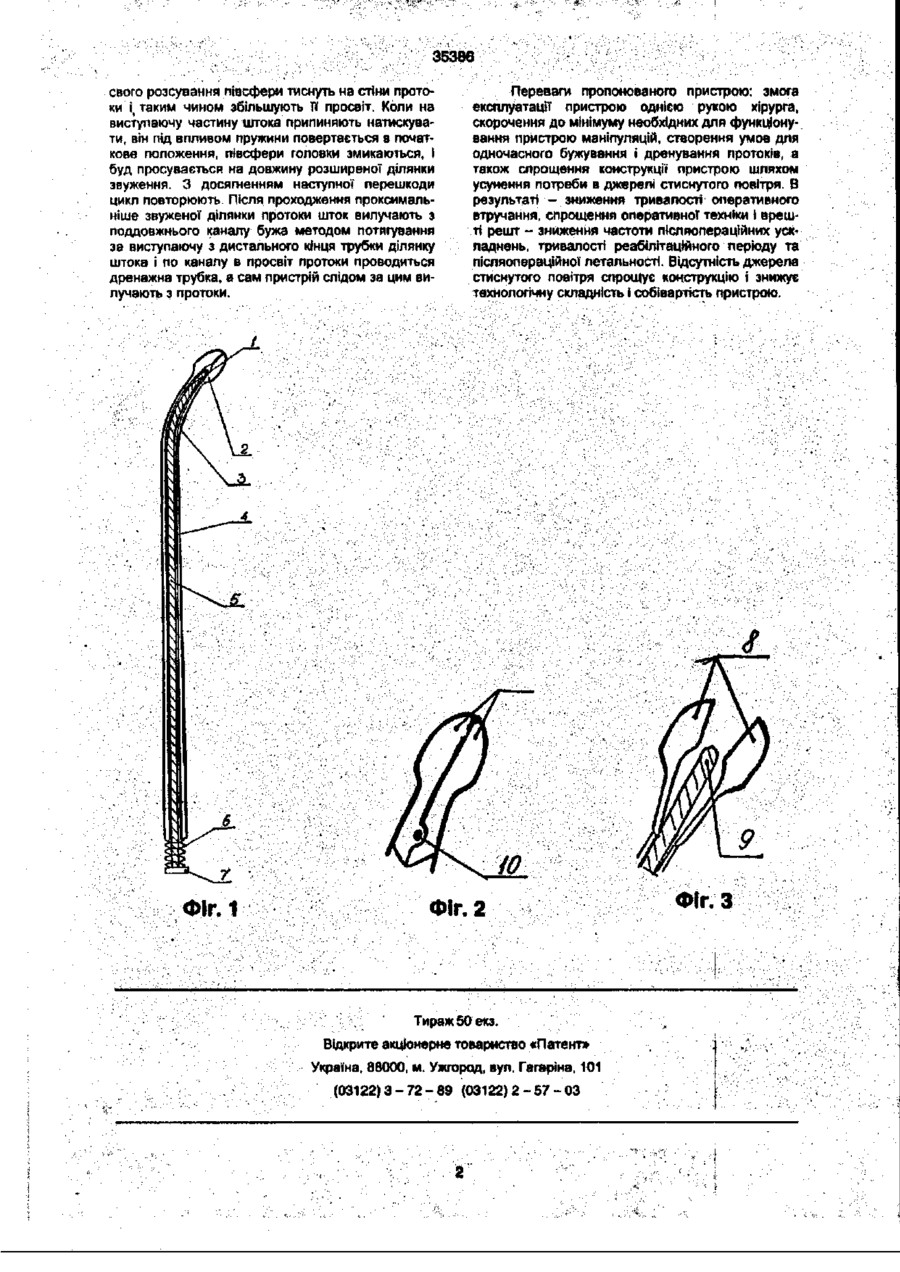

Пристрій для бужування та дренування порожнистих органів містить порожнисту трубку і відрізняється тим, що усередині порожнистої трубки розміщується металевий стержень э пружиною на дистальному кінці трубки, а проксимальний кінець трубки вигнутий і має головку, виконану з 2-х півсферичних частин, з можливістю Тх розкриття внаслідок руху стержня. Винахід належить до медичної техніки, а саме до пристроїв, призначених для розширювання внутрішніх порожнин організму при звуженні їх просвіту внаслідок здавлювання протоки ззовні пухлиною, рубцевою тканиною, тощо Відомий пристрій (1), взятий нами як прототип Він складається з металевого стержня з ручкою з одного кінця І головкою - з іншого Головка являє собою балон, який піддають поддуванию, і до якого повітроходом гадається стиснене повітря із спеціального джерела Але цей пристрій має такі недоліки в процесі його експлуатації необхідно задіяти обидві руки хірурга, оскільки потрібно виконати значну кількість маніпуляцій у вигляді приєдиання-відокрем* лення джерела стисненого повітря. Крім того, неможливо здійснити дренування безпосередньо в процесі бужування, а пише дренування слідом за бужуванням Все це негативним чином впливає на тривалість оперативного втручання, ускладнює оперативну техніку і врешті решт збільшує частоту післяопераційних ускладнень, тривалість реабілітаційного періоду та післяопераційну летальність Для функціонування пристрою необхідне джерело стисненого повітря, що додатково ускладнює конструкцію і підвищує технологічну складність ) собівартість пристрою. Поставлене завдання вирішується тим, що у пристрої для бужування та дренування порожнистих органів, що містить порожнисту трубку, відповідно до винаходу, усередині порожнистої трубки розміщується металевий стержень з пружиною на дистальному кінці трубки, а проксимальний кінець трубки зігнутий і має головку, виконану з 2-х півсферичних частин, здатних розкриватися. Пристрій складається з (див фіг. 1-3) порожнистої металевої трубки з нержавіючої сталі, довжиною ЗО см (1), яка на проксимальному боку має головку (2) Трубка зігнута на відстані 8 - 1 0 см від головки (3) під путом 70-90 гр. Усередині порожнистої трубки вздовж Ті поддовжньої осі проходить канал діаметром 3 мм (4). Усередині поддовжньото каналу розміщується металевий шток-штовхач із нержавіючої сталі (5), підлружинений пружиною з дистального боку, протилежного головці (6) Пружина упирається у виступаючу з дистального кінця трубки ділянку стального штока - штовхача (7) Головка складається з двох півсфер (8), здатних розходитися внаслідок розсування їх штовхаючим кінцем (9) штоку-штовхача І скріплених заклепками (10). Пристроєм користуються таким чином: розітнувши просвіт холедоха (загальної печінкової протоки І тд.), поступально-дугоподібним рухом головкою уперед його уводять у просвіт бужованого каналу і просувають до місця його звуження. До* . сягнувши головкою перешкоди, великим пальцем фіксуючої буж руки натискують на виступаючу з дистального кінця трубки ділянку стального штока - штовхача (7), шток просувається по каналу уперед і розсовує півсфери (8), що складають головку бужа, своїм штовхаючим кінцем (9). В ході В основу винаходу покладено завдання удосконалення пристрою, яке забезпечує спрощення конструкції пристрою та бужування внутрішніх порожнин організму і їх подальше дренування без попереднього вилучення бужа, що сприяє зниженню травматичності І тривалості операції, зниженню кількості післяопераційних ускладнень і тривалості періоду реабілітації г> (О 00 со ю со < зг 35386 свого розсування півсфери тиснуть на стіни протоки і( таким чином збільшують її просвіт. Коли на виступаючу частину штока припиняють натискувати, він під впливом пружини повертається в початкове положення, півсфери головки змикаються, І буд просувається на довжину розширеної ділянки звуження. З досягненням наступної перешкоди цикл повторюють. Після проходження проксимальніше звуженої ділянки протоки шток вилучають з поддовжнього каналу бужа методом потягування за виступаючу з дистального кінця трубки ділянку штока і по каналу в просвіт протоки проводиться дренажна трубка, а сам пристрій слідом за цим вилучають з протоки. Переваги пропонованого пристрою: змога експлуатації пристрою однією рукою хірурга, скорочення до мінімуму необхідних для функціонування пристрою маніпуляцій, створення умов для одночасного бужу ванн я і дренування протоків, а також спрощення конструкції пристрою шляхом усунення потреби в джерелі стиснутого повітря. В результаті - зниження тривалості оперативного втручання, спрощення оперативної техніки І врешті решт - зниження частоти післяопераційних ускладнень, тривалості реабілітаційного періоду та післяопераційної летальності. Відсутність джерела стиснутого повітря спрощує конструкцію і знижує технологічну складність І собівартість пристрою. ФІГ. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 Фіг. З
