Жорстке армування вертикального шахтного ствола

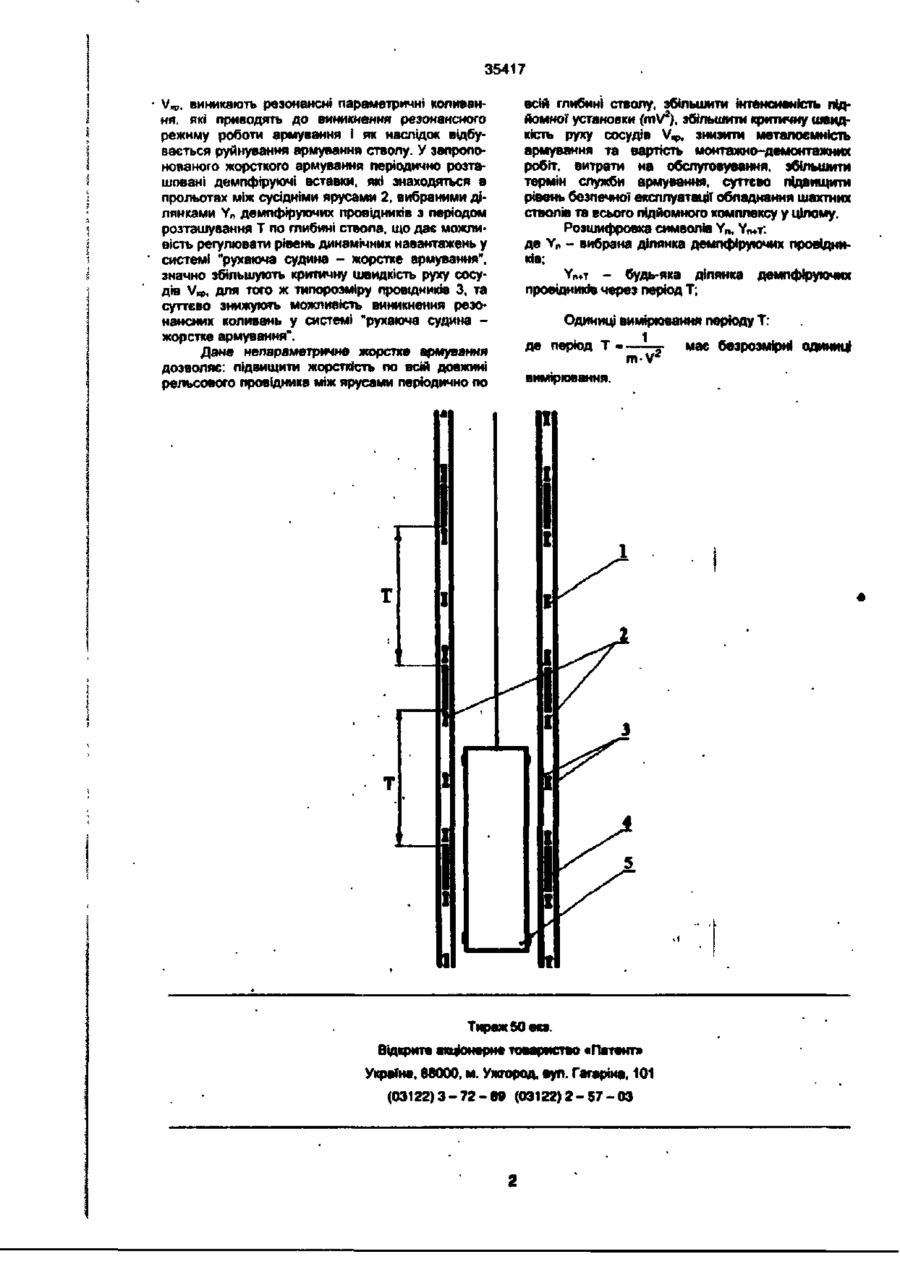

УКРАЇНА (19) UA (іі,35417 (із, А (51, 7E21D7/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ . ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видасться під відповідальність власника патенту (54, ЖОРСТКЕ АРМУВАННЯ ВЕРТИКАЛЬНОГО ШАХТНОГО СТВОЛА (21,99105545 (22,12.10.1999 (24,15.03.2001 (46,15 03 2001, Бюл. № 2, 2001 р. (72) Рубель Андрій Олександрович, Рубель Олександр Васильович, Рубель Володимир Олександрович (73, НАЦІОНАЛЬНА ГІРНИЧА АКАДЕМІЯ УКРАЇНИ (57, Жорстке армування вертикального шахтного ствола, що містить розстріли, які утворюють яруси, рейкові провідники, яке відрізняється тим, що Винахід відноситься до гірничої промисловості, зокрема до армування шахтних стволів. Відоме жорстке армування вертикального шахтного ствола із підсиленою жорсткістю, що містить скоби стяжки та упори Недоліками цього армування є те, що сама конструкція жорсткого армування є пристрій, здатний резонувати в широкому діапазоні частот, який має невисоке значення V r o ("Методика расчета жестких армировок вертикальных стволов шахт." НИИГМ им М М . Федорова. - Донецк, 1985 р.). Відоме також жорстке армування вертикаль* них шахтних стволів із змінним кроком армування, що містить розстріли, які утворюють ярус, рельсові провідники; в провідниках якого рухаються підйомні сосуди. Недоліками цього армування є: достатньо велика металоемність армування, висока вартість монтажно-демонтажних робіт, зниження повітря подаючих властивостей стволів, та невисоке значення VRP, достатньо високий рівень виникнення1 резонансного режиму роботи (А.Н Гаркуша "Исследования устойчивого движения шахтного подъемного сосуда в проводниках жестких армировок вертикальных стволов и расчет рациональных параметров системы "сосудармировка". Дис. доктора технических наук. Днепропетровск, 1959. - 426 с ) . В основу винаходу поставлено задачу удосконалення жорсткого армування вертикального шахтного ствола, у якому введенням демпферних вставок забезпечується непараметричнють армування І за рахунок цього збільшується критична має закріплені на рейкових провідниках між сусідніми ярусами демпферувальні вставки із формуванням окремих ділянок а періодичністю де період Т m V гп - маса сосудів; V - швидкість руху сосудів у стволі; п - будь-яка ділянка. швидкість руху сосудів Уф, знижується рівень динамічної кавантаженості та підвищується рівень безпечної експлуатації обладнання стволів Поставлена задача вирішується тим, що у відомому жорсткому армуванні вертикального шахтного стволу, що містить розстріли, які утворюють яруси, рельсов! провідники, згідно з винаходом мас закріплені на рельсових провідниках між сусідніми ярусами демпфіруючі вставки Із формуванням окремих ділянок з періодичністю деперюдТ -• m V m - маса сосудів; V - швидкість руху сосудів у стволі; п - будь-яка ділянка. Конструкція непараметричного армування зображена на фіг, що додається. Жорстке армування вертикального шахтного ствола складається із горизонтально розташованих розстрільних балок 1, які утворюють ярус 2, вертикально прикріплених до них провідників 3. закріплених на рельсових провідниках демпферних вставок 4 в прольоті між сусідніми ярусами 2, які періодично розташовані по всій глибині стволу, підйомного сосуду 5, що знаходиться в провідниках жорсткої арміровки стволу При русі підйомного сосуду 5 в провідниках З жорсткого армування вертикального шахтного стволу при значення* швидкості більш критичної < 35417 VKO. виникають резонансні параметричні коливання, які приводять fi,o виникнення резонансного режиму роботи армування І як наслідок відбувається руйнування армування стволу. У запропонованого жорсткого армування періодично розташовані демпфіруючі вставки, які знаходяться в прольотах між сусідніми ярусами 2, вибраними ділянками Yn демпфіруючих провідників з періодом розташування Т по глибині ствола, що дає можливість регулювати рівень динамічних навантажень у системі "рухаюча судина - жорстке армування", значно збільшують критичну швидкість руху сосудів V«p, для того ж типорозміру провідників 3, та суттєво знижують можливість виникнення резонансних коливань у системі "рухаюча судина жорстке армування". Дане нелараметричне жорстке армування дозволяє: підвищити жорсткість по всій довжині рельсового провідника між ярусами періодично по всій глибині стволу, збільшити Інтенсивність підйомної установки (mV2). збільшити критичну швидкість руху сосудів V v , знизити металоемнкль армування та вартість монтажно-демонтажних робіт, витрати на обслуговування, збільшити термін служби армування, суттєво підвищити рівень безпечної експлуатаціТ обладнання шахтних стволів та всього підйомного комплексу у цілому. Розшифровха символів Yn, Y«*T: де Y n - вибрана ділянка демпфіруючих провідників; Yn«r - будь-яка ділянка демпфіруючих провідників через період Т; Одиниці вимірювання періоду Т: де період Т - — — m Vвимірювання. І Тираж 50 к з . Відкрите акціонернетовариство«Патент Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 мас безрозмірні одиниці
