Прозора полива

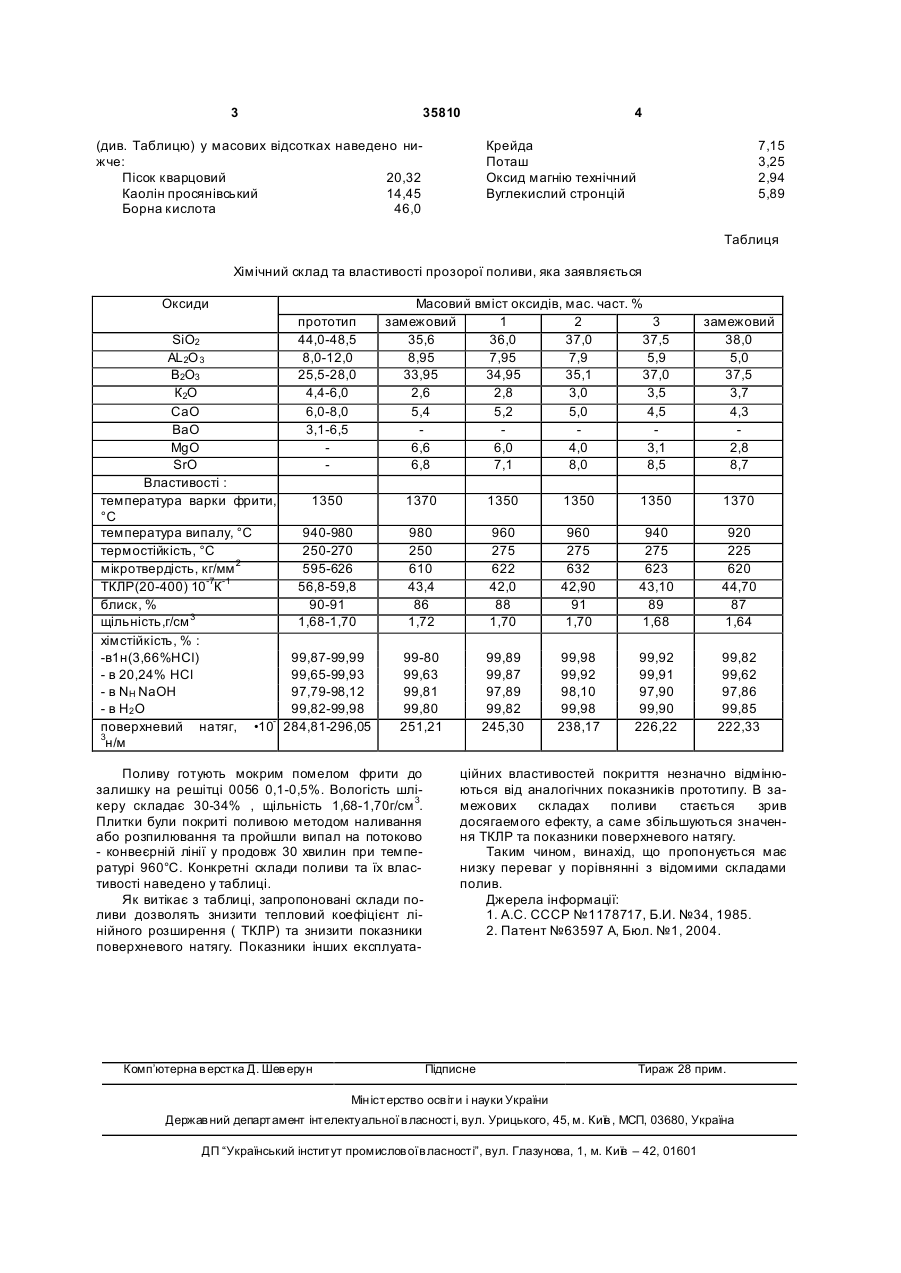

Прозора полива, що містить SiO2, Аl 2О3 , В2 О3, К2О, СаО, яка відрізняється тим, що додатково містить MgO та SrO при такому співвідношенні компонентів, мас. част. %: SiO2 36,0-37,5 Аl2О 3 5,9-7,95 В2О3 34,95-37,0 К2О 2,8-3,5 СаО 4,5-5,2 MgO 3,1-6,0 SrO 7,1-8,5. (19) (21) u200804256 (22) 04.04.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ЛІСАЧУК ГЕОРГІЙ ВІКТОРОВИЧ, UA, ТРУСОВА ЮЛІЯ ДМИТРІВНА, UA, БІЛОСТОЦЬКА ЛЮБОВ ОЛЕКСАНДРІВН А, UA, ПАВЛОВА ЛЮДМИЛА ВАСИЛІВНА, UA, ЛІС АЧУК ЛІДІЯ МИКОЛАІВНА, UA, ЦОВМА ВІТАЛІЙ ВІТАЛІЙОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 35810 (див. Таблицю) у масових відсотках наведено нижче: Пісок кварцовий 20,32 Каолін просянівський 14,45 Борна кислота 46,0 4 Крейда Поташ Оксид магнію технічний Вуглекислий стронцій 7,15 3,25 2,94 5,89 Таблиця Хімічний склад та властивості прозорої поливи, яка заявляється Оксиди прототип 44,0-48,5 8,0-12,0 25,5-28,0 4,4-6,0 6,0-8,0 3,1-6,5 SiO2 AL2O 3 В2О3 К2О СаО ВаО MgO SrO Властивості : температура варки фрити, 1350 °С температура випалу, °С 940-980 термостійкість, °С 250-270 мікротвердість, кг/мм 2 595-626 ТКЛР(20-400) 10 -7К-1 56,8-59,8 блиск, % 90-91 щільність,г/см 3 1,68-1,70 хімстійкість, % : -в1н(3,66%НСl) 99,87-99,99 - в 20,24% НСl 99,65-99,93 - в NH NaOH 97,79-98,12 - в Н2 О 99,82-99,98 поверхневий натяг, •10- 284,81-296,05 3 н/м Масовий вміст оксидів, мас. част. % замежовий 1 2 3 35,6 36,0 37,0 37,5 8,95 7,95 7,9 5,9 33,95 34,95 35,1 37,0 2,6 2,8 3,0 3,5 5,4 5,2 5,0 4,5 6,6 6,0 4,0 3,1 6,8 7,1 8,0 8,5 1370 1350 1350 1350 1370 980 250 610 43,4 86 1,72 960 275 622 42,0 88 1,70 960 275 632 42,90 91 1,70 940 275 623 43,10 89 1,68 920 225 620 44,70 87 1,64 99-80 99,63 99,81 99,80 251,21 99,89 99,87 97,89 99,82 245,30 99,98 99,92 98,10 99,98 238,17 99,92 99,91 97,90 99,90 226,22 99,82 99,62 97,86 99,85 222,33 Поливу готують мокрим помелом фрити до залишку на решітці 0056 0,1-0,5%. Вологість шлікеру складає 30-34% , щільність 1,68-1,70г/см 3. Плитки були покриті поливою методом наливання або розпилювання та пройшли випал на потоково - конвеєрній лінії у продовж 30 хвилин при температурі 960°С. Конкретні склади поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади поливи дозволять знизити тепловий коефіцієнт лінійного розширення ( ТКЛР) та знизити показники поверхневого натягу. Показники інших експлуата Комп’ютерна в ерстка Д. Шев ерун замежовий 38,0 5,0 37,5 3,7 4,3 2,8 8,7 ційних властивостей покриття незначно відмінюються від аналогічних показників прототипу. В замежових складах поливи стається зрив досягаемого ефекту, а саме збільшуються значення ТКЛР та показники поверхневого натягу. Таким чином, винахід, що пропонується має низку переваг у порівнянні з відомими складами полив. Джерела інформації: 1. А.С. СССР №1178717, Б.И. №34, 1985. 2. Патент №63597 А, Бюл. №1, 2004. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
