Голка в’язальної машини

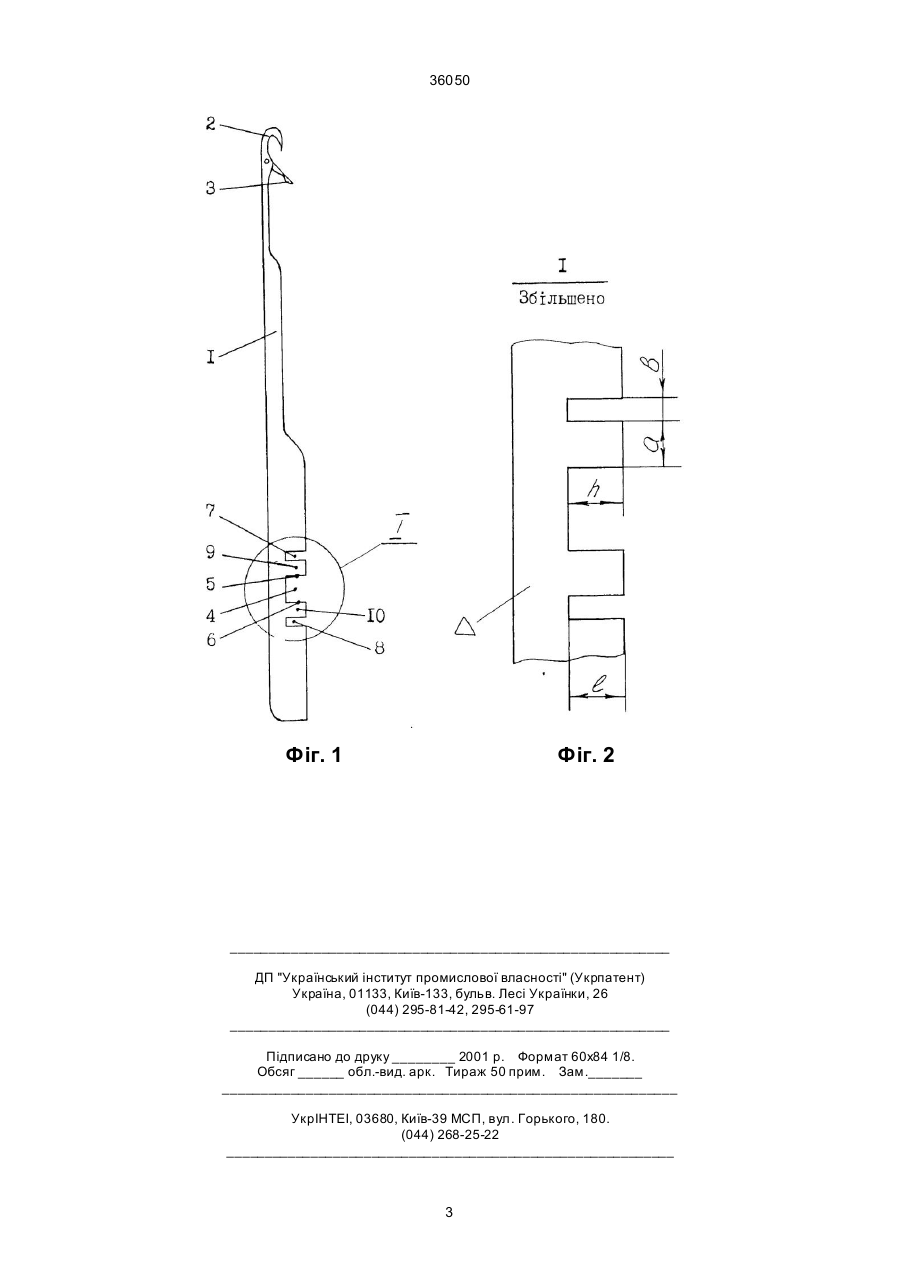

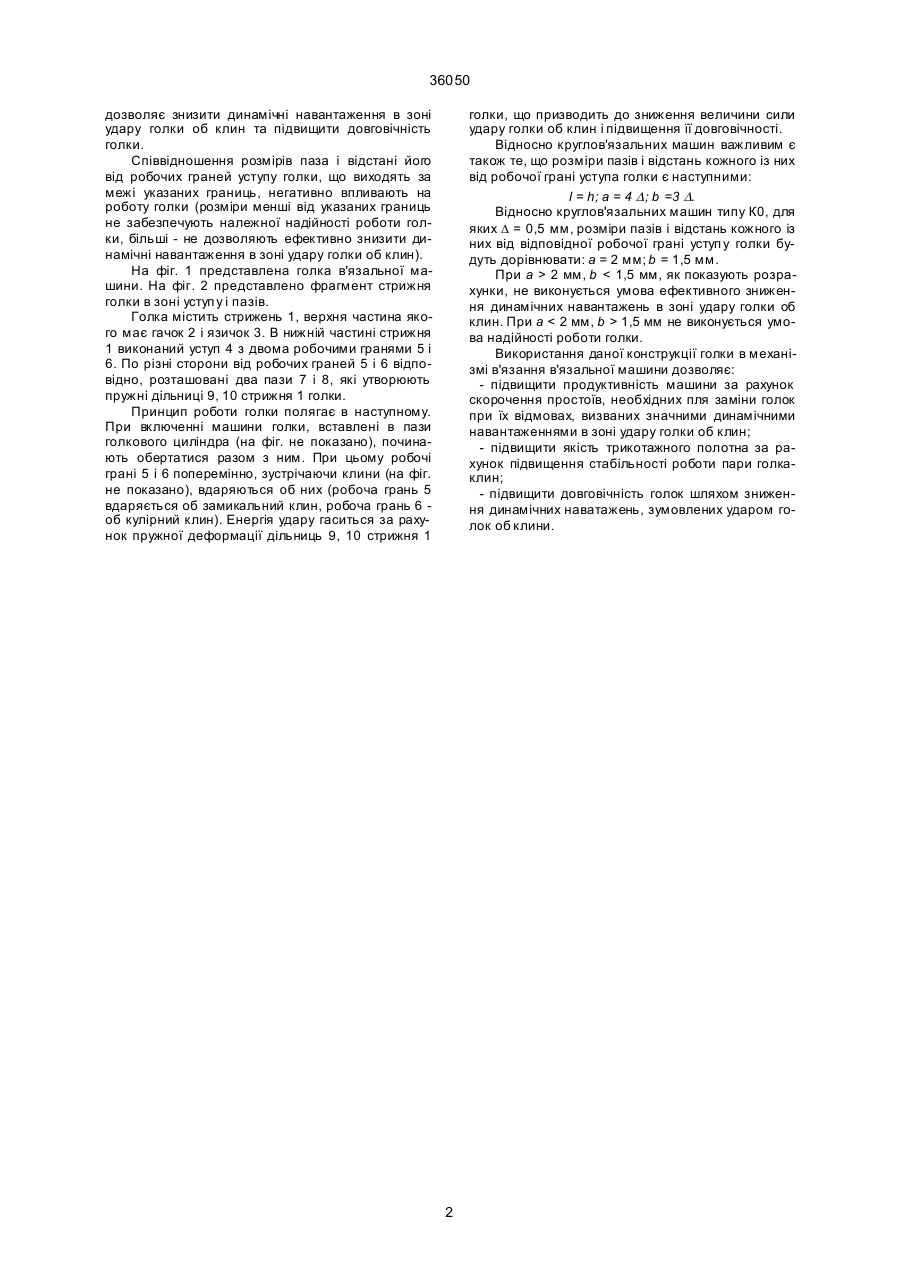

1. Голка в'язальної машини, що містить стрижень, верхня частина якого має гачок і язичок, а в нижній частині виконаний уступ з двома робочими гранями, яка відрізняється тим, що додатково 36050 дозволяє знизити динамічні навантаження в зоні удару голки об клин та підвищити довговічність голки. Співвідношення розмірів паза і відстані його від робочих граней уступу голки, що виходять за межі указаних границь, негативно впливають на роботу голки (розміри менші від указаних границь не забезпечують належної надійності роботи голки, більші - не дозволяють ефективно знизити динамічні навантаження в зоні удару голки об клин). На фіг. 1 представлена голка в'язальної машини. На фіг. 2 представлено фрагмент стрижня голки в зоні уступ у і пазів. Голка містить стрижень 1, верхня частина якого має гачок 2 і язичок 3. В нижній частині стрижня 1 виконаний уступ 4 з двома робочими гранями 5 і 6. По різні сторони від робочих граней 5 і 6 відповідно, розташовані два пази 7 і 8, які утворюють пружні дільниці 9, 10 стрижня 1 голки. Принцип роботи голки полягає в наступному. При включенні машини голки, вставлені в пази голкового циліндра (на фіг. не показано), починають обертатися разом з ним. При цьому робочі грані 5 і 6 поперемінно, зустрічаючи клини (на фіг. не показано), вдаряються об них (робоча грань 5 вдаряється об замикальний клин, робоча грань 6 об кулірний клин). Енергія удару гаситься за рахунок пружної деформації дільниць 9, 10 стрижня 1 голки, що призводить до зниження величини сили удару голки об клин і підвищення її довговічності. Відносно круглов'язальних машин важливим є також те, що розміри пазів і відстань кожного із них від робочої грані уступа голки є наступними: l = h; a = 4 D ; b =3 D. Відносно круглов'язальних машин типу К0, для яких D = 0,5 мм, розміри пазів і відстань кожного із них від відповідної робочої грані уступ у голки будуть дорівнювати: a = 2 мм; b = 1,5 мм. При a > 2 мм, b < 1,5 мм, як показують розрахунки, не виконується умова ефективного зниження динамічних навантажень в зоні удару голки об клин. При a 1,5 мм не виконується умова надійності роботи голки. Використання даної конструкції голки в механізмі в'язання в'язальної машини дозволяє: - підвищити продуктивність машини за рахунок скорочення простоїв, необхідних пля заміни голок при їх відмовах, визваних значними динамічними навантаженнями в зоні удару голки об клин; - підвищити якість трикотажного полотна за рахунок підвищення стабільності роботи пари голкаклин; - підвищити довговічність голок шляхом зниження динамічних наватажень, зумовлених ударом голок об клини. 2 36050 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
