Пристрій для термообробки продукції

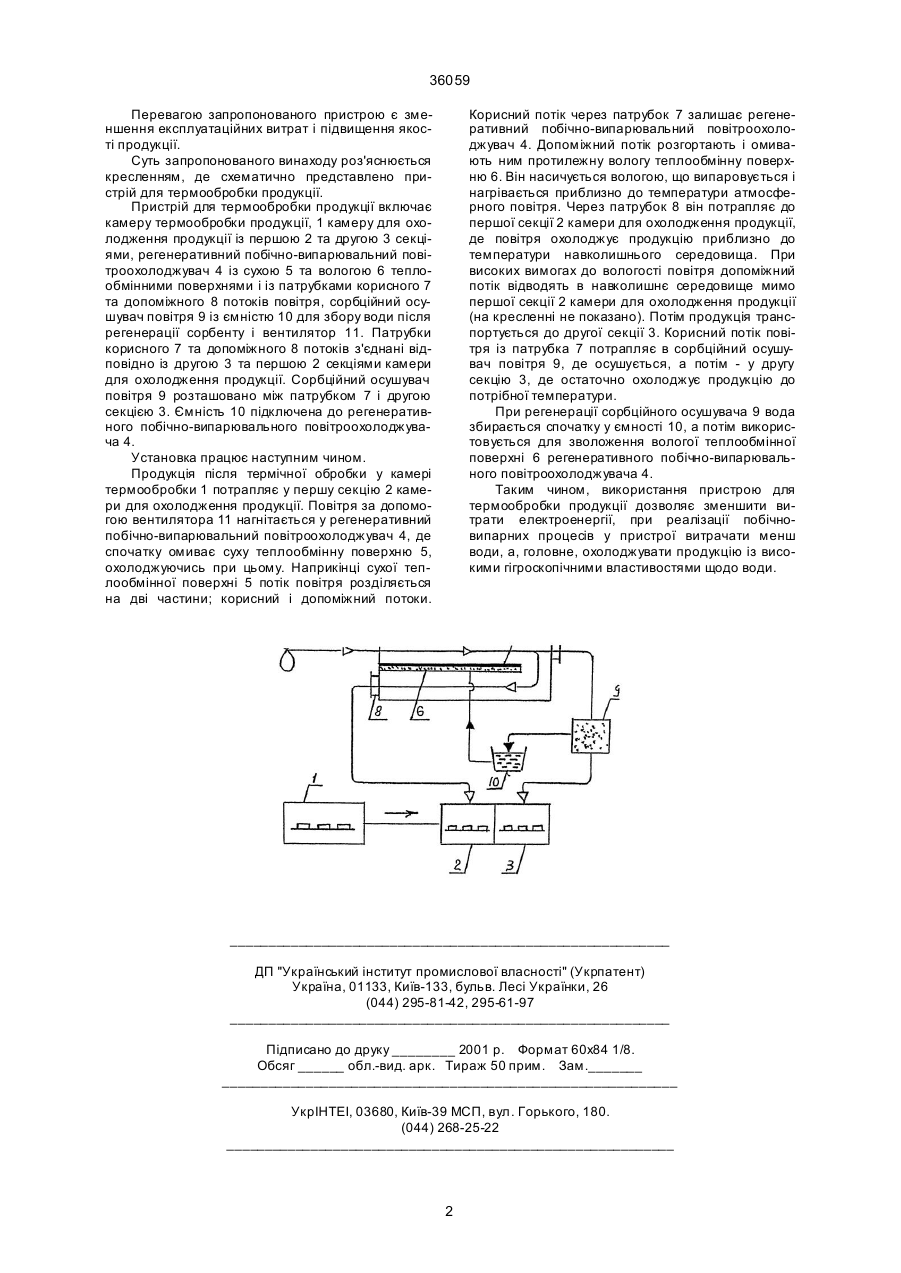

Пристрій для термообробки продукції, котрий включає камеру термообробки, камеру для охолодження продукції із першою та другою секціями, холодильну машину та вентилятор, який відрізня 36059 Перевагою запропонованого пристрою є зменшення експлуатаційних витрат і підвищення якості продукції. Суть запропонованого винаходу роз'яснюється кресленням, де схематично представлено пристрій для термообробки продукції. Пристрій для термообробки продукції включає камеру термообробки продукції, 1 камеру для охолодження продукції із першою 2 та другою 3 секціями, регенеративний побічно-випарювальний повітроохолоджувач 4 із сухою 5 та вологою 6 теплообмінними поверхнями і із патрубками корисного 7 та допоміжного 8 потоків повітря, сорбційний осушувач повітря 9 із ємністю 10 для збору води після регенерації сорбенту і вентилятор 11. Патрубки корисного 7 та допоміжного 8 потоків з'єднані відповідно із другою 3 та першою 2 секціями камери для охолодження продукції. Сорбційний осушувач повітря 9 розташовано між патрубком 7 і другою секцією 3. Ємність 10 підключена до регенеративного побічно-випарювального повітроохолоджувача 4. Установка працює наступним чином. Продукція після термічної обробки у камері термообробки 1 потрапляє у першу секцію 2 камери для охолодження продукції. Повітря за допомогою вентилятора 11 нагнітається у регенеративний побічно-випарювальний повітроохолоджувач 4, де спочатку омиває суху теплообмінну поверхню 5, охолоджуючись при цьому. Наприкінці сухої теплообмінної поверхні 5 потік повітря розділяється на дві частини; корисний і допоміжний потоки. Корисний потік через патрубок 7 залишає регенеративний побічно-випарювальний повітроохолоджувач 4. Допоміжний потік розгортають і омивають ним протилежну вологу теплообмінну поверхню 6. Він насичується вологою, що випаровується і нагрівається приблизно до температури атмосферного повітря. Через патрубок 8 він потрапляє до першої секції 2 камери для охолодження продукції, де повітря охолоджує продукцію приблизно до температури навколишнього середовища. При високих вимогах до вологості повітря допоміжний потік відводять в навколишнє середовище мимо першої секції 2 камери для охолодження продукції (на кресленні не показано). Потім продукція транспортується до другої секції 3. Корисний потік повітря із патрубка 7 потрапляє в сорбційний осушувач повітря 9, де осушується, а потім - у другу секцію 3, де остаточно охолоджує продукцію до потрібної температури. При регенерації сорбційного осушувача 9 вода збирається спочатку у ємності 10, а потім використовується для зволоження вологої теплообмінної поверхні 6 регенеративного побічно-випарювального повітроохолоджувача 4. Таким чином, використання пристрою для термообробки продукції дозволяє зменшити витрати електроенергії, при реалізації побічновипарних процесів у пристрої витрачати менш води, а, головне, охолоджувати продукцію із високими гігроскопічними властивостями щодо води. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
