Патрон для гладкоствольної зброї
Формула / Реферат
Патрон для гладкоствольної зброї, що складається із гільзи, капсуля-запалювача та снаряда, який відрізняється тим, що останній виконаний із циліндричним корпусом, у якому послідовно розташовані соплова шайба, діафрагма із газоходами та боковими соплами, запресовка димного рушничного пороху, затримуюча суміш, вибивний заряд та піроелемент, при цьому у корпусі снаряда виконані отвори для сполучення із газоходами та боковими соплами діафрагми з порожниною запресовки димного рушничного пороху.
Текст

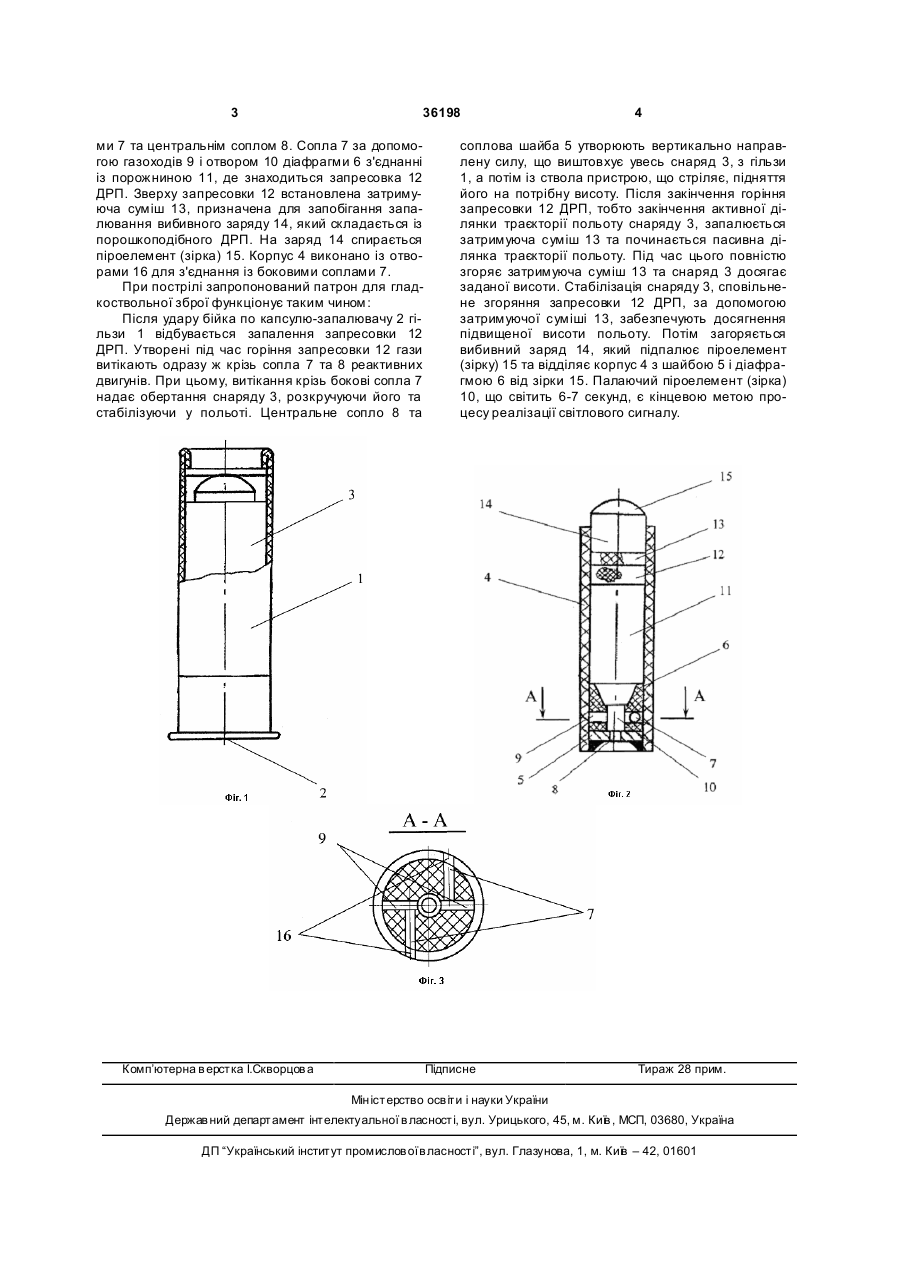

Патрон для гладкоствольної зброї, що складається із гільзи, капсуля-запалювача та снаряда, який відрізняється тим, що останній виконаний із 3 36198 ми 7 та центральнім соплом 8. Сопла 7 за допомогою газоходів 9 і отвором 10 діафрагми 6 з'єднанні із порожниною 11, де знаходиться запресовка 12 ДРП. Зверху запресовки 12 встановлена затримуюча суміш 13, призначена для запобігання запалювання вибивного заряду 14, який складається із порошкоподібного ДРП. На заряд 14 спирається піроелемент (зірка) 15. Корпус 4 виконано із отворами 16 для з'єднання із боковими соплами 7. При пострілі запропонований патрон для гладкоствольної зброї функціонує таким чином: Після удару бійка по капсулю-запалювачу 2 гільзи 1 відбувається запалення запресовки 12 ДРП. Утворені під час горіння запресовки 12 гази витікають одразу ж крізь сопла 7 та 8 реактивних двигунів. При цьому, витікання крізь бокові сопла 7 надає обертання снаряду 3, розкручуючи його та стабілізуючи у польоті. Центральне сопло 8 та Комп’ютерна в ерстка І.Скворцов а 4 соплова шайба 5 утворюють вертикально направлену силу, що виштовхує увесь снаряд 3, з гільзи 1, а потім із ствола пристрою, що стріляє, підняття його на потрібну висоту. Після закінчення горіння запресовки 12 ДРП, тобто закінчення активної ділянки траєкторії польоту снаряду 3, запалюється затримуюча суміш 13 та починається пасивна ділянка траєкторії польоту. Під час цього повністю згоряє затримуюча суміш 13 та снаряд 3 досягає заданої висоти. Стабілізація снаряду 3, сповільнене згоряння запресовки 12 ДРП, за допомогою затримуючої суміші 13, забезпечують досягнення підвищеної висоти польоту. Потім загоряється вибивний заряд 14, який підпалює піроелемент (зірку) 15 та відділяє корпус 4 з шайбою 5 і діафрагмою 6 від зірки 15. Палаючий піроелемент (зірка) 10, що світить 6-7 секунд, є кінцевою метою процесу реалізації світлового сигналу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCartridge for smooth-bore arm
Автори англійськоюKlinher Yevhenii Yakovych
Назва патенту російськоюПатрон для гладкоствольного оружия
Автори російськоюКлингер Евгений Яковлевич
МПК / Мітки
МПК: F42B 7/00
Мітки: зброї, гладкоствольної, патрон
