Патрон для гладкоствольної зброї

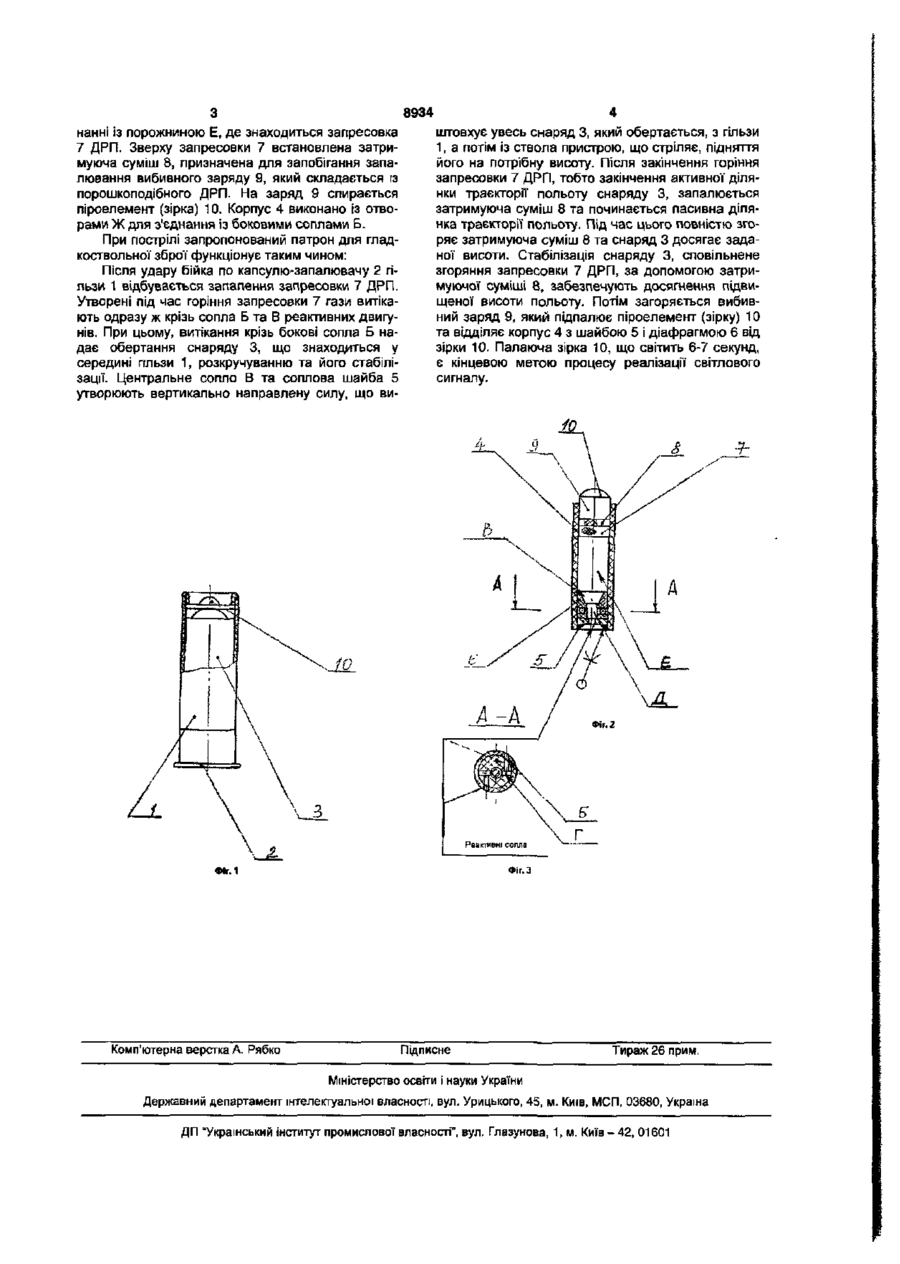

Патрон для гладкоствольної зброї, що вміщує гільзу, капсуль-запалювач та снаряд, який відріз няється тим, що останній виконаний у вигляді циліндричного корпусу, у якому послідовно розташовані соплова шайба, діафрагма із газоходами та боковими соплами, запресовка димного рушничного пороху, затримуюча суміш, вибивний заряд та піроелемент, при цьому у корпусі снаряда виконані отвори для сполучення із газоходами та боковими соплами діафрагми з порожниною запресовки димного рушничного пороху. Корисна модель відноситься до патронів для гладкоствольної зброї пістолетного або мортирного типу, а також мисливських рушниць і може бути використана для подачі світлових ( кольорових) сигналів, наприклад, ракет. Відомі патрони для гладкоствольної зброї, що включають гільзу з капсулем, метальний заряд та снаряд, [див., наприклад, патент Р.Ф. №2066830, М. Кл 8 F42B7/02]. Відомий патрон при використанні його для запуску сигнальної ракети не забезпечує достатньої висоти польоту сигнального заряду. Крім того, стрільба цими патронами супроводжується звуковим демаскуючим ефектом. Відомі також патрони для гладкоствольної зброї, що вміщують гільзу, капсул ь-запалювач та снаряд [див., наприклад, патент Р.Ф. №2058520, М.Кл.6 F42B7/00]. Відомий патрон по технічній сутності та досягнутому результату є найбільш близьким до заявленого об'єкту і є його прототипом. До недоліків відомого патрона при використанні останнього для пуску снаряда-піроелемснта (ракети) відносяться невелика висота польоту (до 90м) піроелемента (зірки), а також демаскуючий звуковий ефект від спрацьовування метального заряду, що встановлений безпосередньо у гільзі. В основу корисної моделі поставлена задача підвищення дальності польоту метального елемента при використанні патрону для запуску сигнального піроелемента, а також усунення демаскуючого звукового ефекту під час пострілу. Поставлена задача вирішується за рахунок того, що у відомому патроні для гладкоствольної зброї, який вміщує гільзу, капсул ь-запалювач та снаряд, останній виконаний у вигляді циліндричного корпусу, у якому послідовно розміщені соплова шайба, діафрагма із газоходами та боковими соплами, запресовка димного рушничного пороху (ДРП), затримуюча суміш, вибивний заряд та піроелемент (зірка), а у корпусі снаряду виконані отвори, які сполучаються із газоходами та боковими соплами діафрагми із порожниною запресовки ДРП. Запресовка у корпусі ДРП разом із сопловою шайбою, діафрагмою із газоходами і боковими соплами утворюють реактивні двигуни, один із яких крізь центральне сопло діафрагми та соплову шайбу надає снаряду вертикальний рух, а крізь бокові сопла та отвори у корпусі снаряду - обертальний рух навколо продольно! осі, що забезпечує стабілізацію польоту та збільшує його висоту. Затримуюча суміш, що відокремлює запресовку ДРП від вибивного заряду, дозволяє снаряду рухатись по інерції, а далі після спрацювання вибивного заряду додатково збільшити висоту польоту зірки. Корисна модель ілюструється кресленням, де: на фіг.1 - загальний вигляд запропонованого патрону для гладкоствольної зброї; на фіг.2 - поздовжній розріз снаряду; на фіг.З - переріз фіг.2 по А-А снаряду. Патрон для гладкоствольної зброї включає : гільзу 1 із капсулем-запалювачем 2 та метальний снаряд 3, що знаходиться у гільзі 1. Останній вміщує циліндричний корпус 4, у якому розташована соплова шайба 5, діафрагма 6 із боковими соплами Б та центральнім соплом В. Сопла Б за допомогою газоходів Г і отвором Д діафрагми 6 з'єд (22)12.04.2005 t CO О) 00 О) 8934 нанні із порожниною Е, де знаходиться запресовка 7 ДРП. Зверху запресовки 7 встановлена затримуюча суміш 8, призначена для запобігання запалювання вибивного заряду 9, який складається із порошкоподібного ДРП. На заряд 9 спирається піроелемент (зірка) 10. Корпус 4 виконано із отворами Ж для з'єднання із боковими соплами Б. При пострілі запропонований патрон для гладкоствольної зброї функціонує таким чином: Після удару бійка по капсулю-запалювачу 2 гільзи 1 відбувається запалення запресовки 7 ДРП. Утворені під час горіння запресовки 7 гази витікають одразу ж крізь сопла Б та В реактивних двигунів. При цьому, витікання крізь бокові сопла Б надає обертання снаряду 3, що знаходиться у середині гільзи 1, розкручуванню та його стабілізації. Центральне сопло В та соплова шайба 5 утворюють вертикально направлену силу, що ви штовхує увесь снаряд 3, який обертається, з гільзи 1, а потім із ствола пристрою, що стріляє, підняття його на потрібну висоту. Після закінчення горіння запресовки 7 ДРП, тобто закінчення активної ділянки траєкторії польоту снаряду 3, запалюється затримуюча суміш 8 та починається пасивна ділянка траєкторії польоту. Під час цього повністю згоряє затримуюча суміш 8 та снаряд 3 досягає заданої висоти. Стабілізація снаряду 3, сповільнене згоряння запресовки 7 ДРП, за допомогою затримуючої суміші 8, забезпечують досягнення підвищеної висоти польоту. Потім загоряється вибивний заряд 9, який підпалює піроелемент (зірку) 10 та відділяє корпус 4 з шайбою 5 і діафрагмою 6 від зірки 10- Палаюча зірка 10, що світить 6-7 секунд, є кінцевою метою процесу реалізації світлового сигналу. -— \ Фіг. З ФІГ. 1 Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
