Спосіб обробки поверхні скла

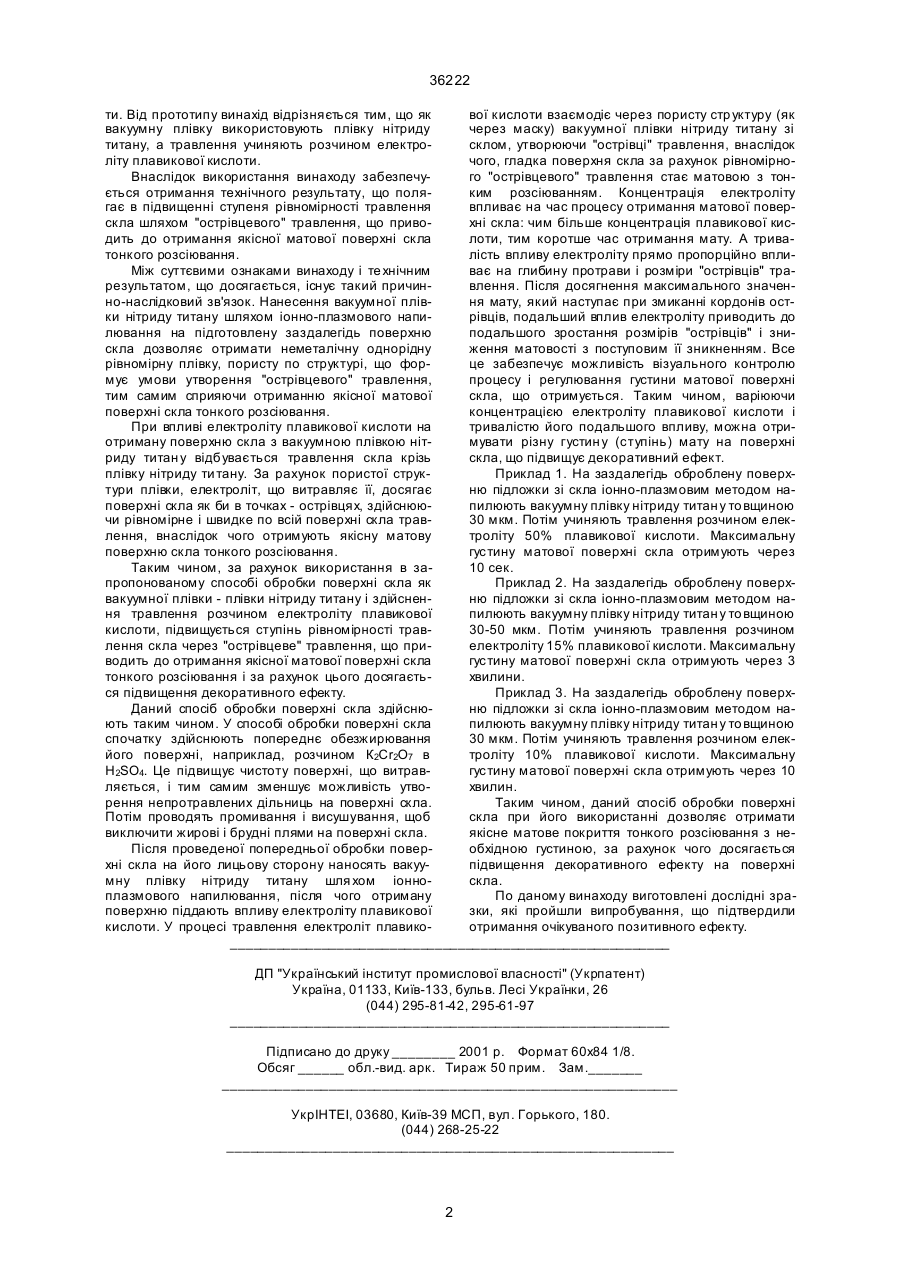

Спосіб обробки поверхні скла, при якому здійснюють попередню обробку його поверхні, на яку потім наносять вакуумну плівку шляхом іонноплазмового напилювання з подальшим травленням, який відрізняється тим, що як вакуумну плівку використовують плівку нітриду титану, а травлення учиняють розчином електроліту плавикової кислоти. (19) (21) 99116296 (22) 19.11.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Дановський Валерій Володимирович, Сергієнко Анатолій Григорович (73) Дановський Валерій Володимирович, Сергієнко Анатолій Григорович 36222 ти. Від прототипу винахід відрізняється тим, що як вої кислоти взаємодіє через пористу стр уктуру (як вакуумну плівку використовують плівку нітриду через маску) вакуумної плівки нітриду титану зі титану, а травлення учиняють розчином електросклом, утворюючи "острівці" травлення, внаслідок літу плавикової кислоти. чого, гладка поверхня скла за рахунок рівномірноВнаслідок використання винаходу забезпечуго "острівцевого" травлення стає матовою з тонється отримання технічного результату, що поляким розсіюванням. Концентрація електроліту гає в підвищенні ступеня рівномірності травлення впливає на час процесу отримання матової поверскла шляхом "острівцевого" травлення, що привохні скла: чим більше концентрація плавикової кисдить до отримання якісної матової поверхні скла лоти, тим коротше час отримання мату. А триватонкого розсіювання. лість впливу електроліту прямо пропорційно вплиМіж суттєвими ознаками винаходу і те хнічним ває на глибину протрави і розміри "острівців" трарезультатом, що досягається, існує такий причинвлення. Після досягнення максимального значенно-наслідковий зв'язок. Нанесення вакуумної плівня мату, який наступає при змиканні кордонів остки нітриду титану шляхом іонно-плазмового напирівців, подальший вплив електроліту приводить до лювання на підготовлену заздалегідь поверхню подальшого зростання розмірів "острівців" і знискла дозволяє отримати неметалічну однорідну ження матовості з поступовим її зникненням. Все рівномірну плівку, пористу по структурі, що форце забезпечує можливість візуального контролю мує умови утворення "острівцевого" травлення, процесу і регулювання густини матової поверхні тим самим сприяючи отриманню якісної матової скла, що отримується. Таким чином, варіюючи поверхні скла тонкого розсіювання. концентрацією електроліту плавикової кислоти і При впливі електроліту плавикової кислоти на тривалістю його подальшого впливу, можна отриотриману поверхню скла з вакуумною плівкою нітмувати різну густин у (ступінь) мату на поверхні риду титан у відбувається травлення скла крізь скла, що підвищує декоративний ефект. плівку нітриду ти тану. За рахунок пористої струкПриклад 1. На заздалегідь оброблену поверхтури плівки, електроліт, що витравляє її, досягає ню підложки зі скла іонно-плазмовим методом наповерхні скла як би в точках - острівцях, здійснююпилюють вакуумну плівку нітриду титан у то вщиною чи рівномірне і швидке по всій поверхні скла трав30 мкм. Потім учиняють травлення розчином елеклення, внаслідок чого отримують якісну матову троліту 50% плавикової кислоти. Максимальну поверхню скла тонкого розсіювання. густину матової поверхні скла отримують через Таким чином, за рахунок використання в за10 сек. пропонованому способі обробки поверхні скла як Приклад 2. На заздалегідь оброблену поверхвакуумної плівки - плівки нітриду титану і здійсненню підложки зі скла іонно-плазмовим методом наня травлення розчином електроліту плавикової пилюють вакуумну плівку нітриду титан у то вщиною кислоти, підвищується ступінь рівномірності трав30-50 мкм. Потім учиняють травлення розчином лення скла через "острівцеве" травлення, що приелектроліту 15% плавикової кислоти. Максимальну водить до отримання якісної матової поверхні скла густину матової поверхні скла отримують через 3 тонкого розсіювання і за рахунок цього досягаєтьхвилини. ся підвищення декоративного ефекту. Приклад 3. На заздалегідь оброблену поверхДаний спосіб обробки поверхні скла здійснюню підложки зі скла іонно-плазмовим методом нають таким чином. У способі обробки поверхні скла пилюють вакуумну плівку нітриду титан у то вщиною спочатку здійснюють попереднє обезжирювання 30 мкм. Потім учиняють травлення розчином елекйого поверхні, наприклад, розчином К2Сr2O7 в троліту 10% плавикової кислоти. Максимальну H2SO4. Це підвищує чистоту поверхні, що витравгустину матової поверхні скла отримують через 10 ляється, і тим самим зменшує можливість утвохвилин. рення непротравлених дільниць на поверхні скла. Таким чином, даний спосіб обробки поверхні Потім проводять промивання і висушування, щоб скла при його використанні дозволяє отримати виключити жирові і брудні плями на поверхні скла. якісне матове покриття тонкого розсіювання з неПісля проведеної попередньої обробки поверобхідною густиною, за рахунок чого досягається хні скла на його лицьову сторону наносять вакуупідвищення декоративного ефекту на поверхні мну плівку нітриду титану шля хом іонноскла. плазмового напилювання, після чого отриману По даному винаходу виготовлені дослідні зраповерхню піддають впливу електроліту плавикової зки, які пройшли випробування, що підтвердили кислоти. У процесі травлення електроліт плавикоотримання очікуваного позитивного ефекту. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
