Сировинна суміш для виготовлення ніздрюватого газобетону

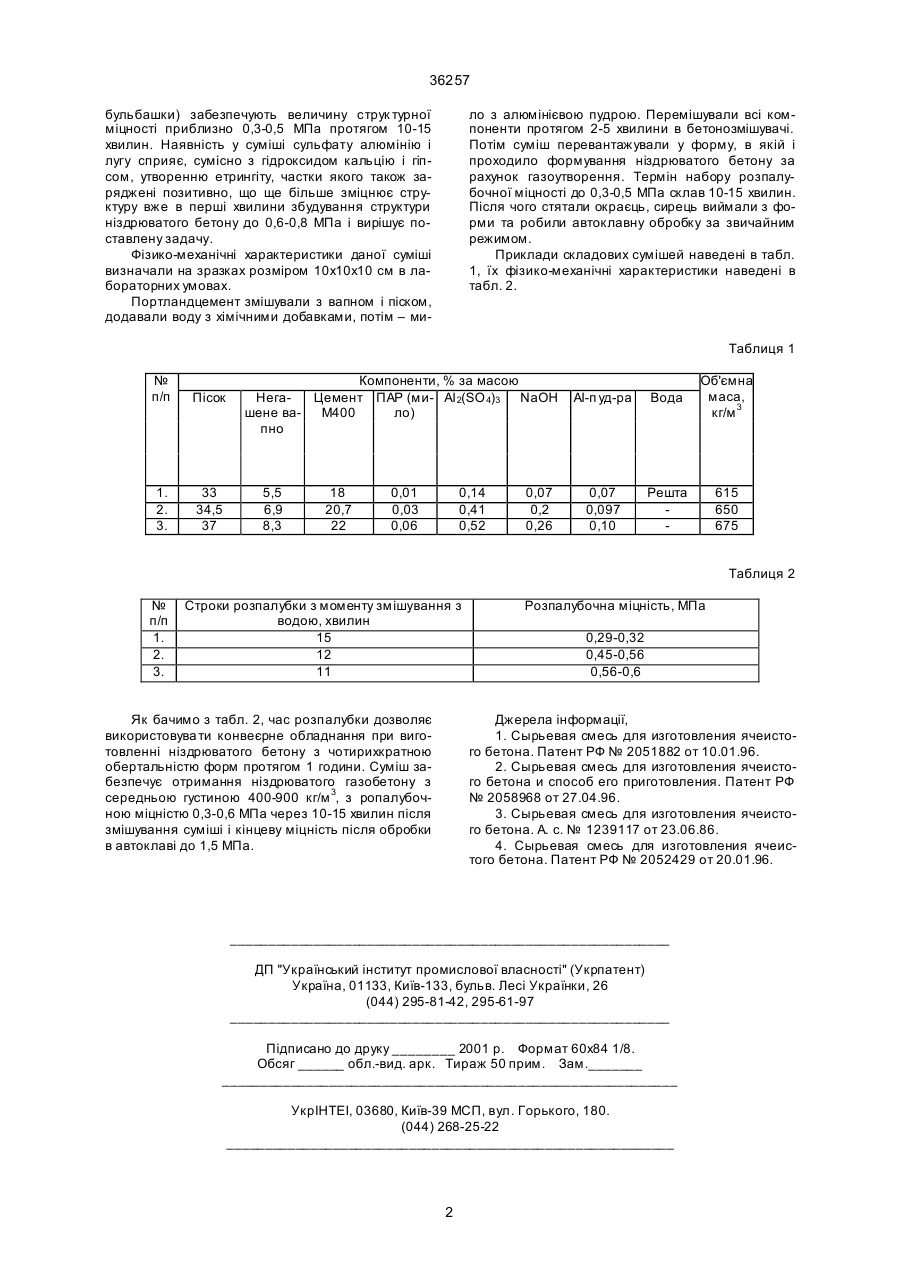

Сировинна суміш для виготовлення ніздрюватого газобетону, яка включає пісок, вапно, цемент, алюмінієву пудру, поверхнево активну речовину неіоногенного типу і воду, яка відрізняється тим, що додатково містить сульфат алюмінію і луг при такому співвідношенні компонентів, % мас.: 36257 бульбашки) забезпечують величину струк турної міцності приблизно 0,3-0,5 МПа протягом 10-15 хвилин. Наявність у суміші сульфату алюмінію і лугу сприяє, сумісно з гідроксидом кальцію і гіпсом, утворенню етрингіту, частки якого також заряджені позитивно, що ще більше зміцнює структуру вже в перші хвилини збудування структури ніздрюватого бетону до 0,6-0,8 МПа і вирішує поставлену задачу. Фізико-механічні характеристики даної суміші визначали на зразках розміром 10х10х10 см в лабораторних умовах. Портландцемент змішували з вапном і піском, додавали воду з хімічними добавками, потім – ми ло з алюмінієвою пудрою. Перемішували всі компоненти протягом 2-5 хвилини в бетонозмішувачі. Потім суміш перевантажували у форму, в якій і проходило формування ніздрюватого бетону за рахунок газоутворення. Термін набору розпалубочної міцності до 0,3-0,5 МПа склав 10-15 хвилин. Після чого стятали окраєць, сирець виймали з форми та робили автоклавну обробку за звичайним режимом. Приклади складових сумішей наведені в табл. 1, їх фізико-механічні характеристики наведені в табл. 2. Таблиця 1 № п/п Пісок 1. 2. 3. 33 34,5 37 Компоненти, % за масою НегаЦемент ПАР (ми- АІ 2(SO 4)3 NaOH шене ваM400 ло) пно 5,5 6,9 8,3 18 20,7 22 0,01 0,03 0,06 0,14 0,41 0,52 0,07 0,2 0,26 AI-п уд-pa Вода Об'ємна маса, кг/м 3 0,07 0,097 0,10 Решта 615 650 675 Таблиця 2 № п/п 1. 2. 3. Строки розпалубки з моменту змішування з водою, хвилин 15 12 11 Як бачимо з табл. 2, час розпалубки дозволяє використовува ти конвеєрне обладнання при виготовленні ніздрюватого бетону з чотирихкратною обертальністю форм протягом 1 години. Суміш забезпечує отримання ніздрюватого газобетону з середньою густиною 400-900 кг/м 3, з ропалубочною міцністю 0,3-0,6 МПа через 10-15 хвилин після змішування суміші і кінцеву міцність після обробки в автоклаві до 1,5 МПа. Розпалубочна міцність, МПа 0,29-0,32 0,45-0,56 0,56-0,6 Джерела інформації, 1. Сырьевая смесь для изготовления ячеистого бетона. Патент РФ № 2051882 от 10.01.96. 2. Сырьевая смесь для изготовления ячеистого бетона и способ его приготовления. Патент РФ № 2058968 от 27.04.96. 3. Сырьевая смесь для изготовления ячеистого бетона. А. с. № 1239117 от 23.06.86. 4. Сырьевая смесь для изготовления ячеистого бетона. Патент РФ № 2052429 от 20.01.96. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
