Багатовалкова дробарка для подрібнення сталевої стружки
Номер патенту: 36276
Опубліковано: 27.10.2008
Автори: Ратій Сергій Григорович, Волошин Олексій Іванович, Чуріканов Максим Вікторович
Формула / Реферат
Багатовалкова дробарка для подрібнення сталевої стружки, що містить корпус з камерами попереднього і остаточного роздрібнювання, у яких розміщені паралельно один одному повідкові вали, кожний з яких оснащений послідовно встановленими на ньому блоками ножів, яка відрізняється тим, що ножі впродовж вала камери остаточного роздрібнювання розташовані по спіралі.
Текст

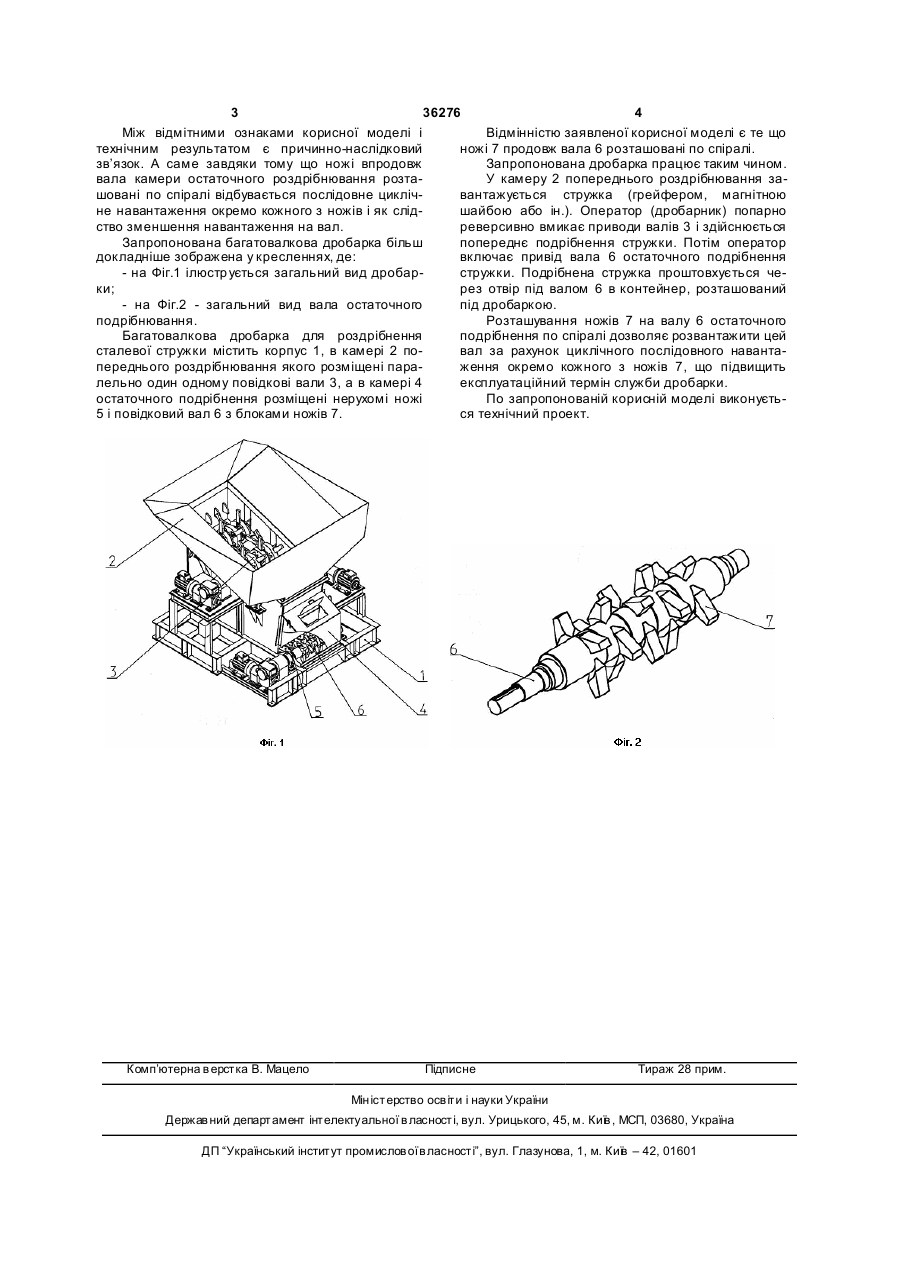

Багатовалкова дробарка для подрібнення сталевої стружки, що містить корпус з камерами попереднього і остаточного роздрібнювання, у яких розміщені паралельно один одному повідкові вали, кожний з яких оснащений послідовно встановленими на ньому блоками ножів, яка відрізняється тим, що ножі впродовж вала камери остаточного роздрібнювання розташовані по спіралі. (19) (21) u200804035 (22) 31.03.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ВОЛОШИН ОЛЕКСІЙ ІВАНОВИЧ, UA, РАТІЙ СЕРГІЙ ГРИГОРОВИЧ, UA, ЧУРІКАНОВ МАКСИМ ВІКТОРОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД", U A 3 36276 4 Між відмітними ознаками корисної моделі і Відмінністю заявленої корисної моделі є те що технічним результатом є причинно-наслідковий ножі 7 продовж вала 6 розташовані по спіралі. зв’язок. А саме завдяки тому що ножі впродовж Запропонована дробарка працює таким чином. вала камери остаточного роздрібнювання розтаУ камеру 2 попереднього роздрібнювання зашовані по спіралі відбувається послідовне циклічвантажується стружка (грейфером, магнітною не навантаження окремо кожного з ножів і як слідшайбою або ін.). Оператор (дробарник) попарно ство зменшення навантаження на вал. реверсивно вмикає приводи валів 3 і здійснюється Запропонована багатовалкова дробарка більш попереднє подрібнення стружки. Потім оператор докладніше зображена у кресленнях, де: включає привід вала 6 остаточного подрібнення - на Фіг.1 ілюстр ується загальний вид дробарстружки. Подрібнена стружка проштовхується чеки; рез отвір під валом 6 в контейнер, розташований - на Фіг.2 - загальний вид вала остаточного під дробаркою. подрібнювання. Розташування ножів 7 на валу 6 остаточного Багатовалкова дробарка для роздрібнення подрібнення по спіралі дозволяє розвантажити цей сталевої стружки містить корпус 1, в камері 2 повал за рахунок циклічного послідовного навантапереднього роздрібнювання якого розміщені параження окремо кожного з ножів 7, що підвищить лельно один одному повідкові вали 3, а в камері 4 експлуатаційний термін служби дробарки. остаточного подрібнення розміщені нерухомі ножі По запропонованій корисній моделі виконуєть5 і повідковий вал 6 з блоками ножів 7. ся технічний проект. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultiple-roll breaker for crushing of steel chip
Автори англійськоюVoloshyn Oleksii Ivanovych, Ratii Serhii Hryhorovych, Churikanov Maksym Viktorovych
Назва патенту російськоюМноговалковая дробилка для измельчения стальной стружки
Автори російськоюВолошин Алексей Иванович, Ратий Сергей Григорьевич, Чуриканов Максим Викторович
МПК / Мітки
МПК: B02C 4/00
Мітки: багатовалкова, сталевої, подрібнення, стружки, дробарка
