Багатовалкова дробарка для подрібнення сталевої стружки
Номер патенту: 20057
Опубліковано: 15.01.2007
Автори: Ратій Сергій Григорович, Чуріканов Максим Вікторович
Формула / Реферат
Багатовалкова дробарка для подрібнення сталевої стружки, що містить корпус, в камері попереднього роздрібнювання якого розміщені паралельно один одному повідкові вали, кожний з яких оснащений послідовно встановленими на ньому блоками ножів, розділених розпірними й обмежених кінцевими втулками, яка відрізняється тим, що зовнішні поверхні вказаних розпірних і кінцевих втулок виконані з поперечними і подовжніми ребрами, а ножі вала виконані знімними, і їх кінці мають Т-подібну форму, при цьому електродвигуни приводів валів оснащені тепловим захистом по струму.
Текст

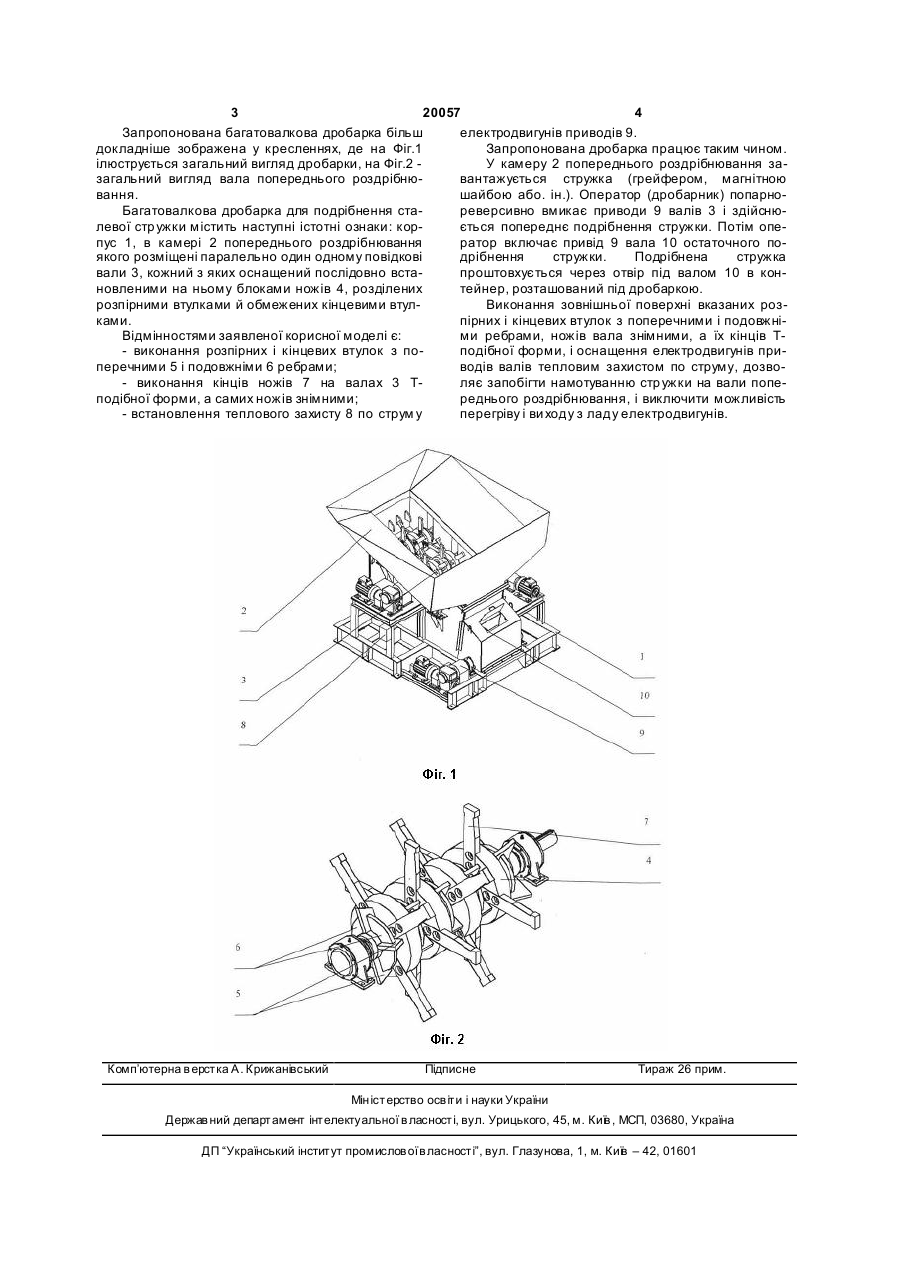

Багатовалкова дробарка для подрібнення сталевої стружки, що містить корпус, в камері по 3 20057 4 Запропонована багатовалкова дробарка більш електродвигунів приводів 9. докладніше зображена у кресленнях, де на Фіг.1 Запропонована дробарка працює таким чином. ілюструється загальний вигляд дробарки, на Фіг.2 У камеру 2 попереднього роздрібнювання зазагальний вигляд вала попереднього роздрібнювантажується стружка (грейфером, магнітною вання. шайбою або. ін.). Оператор (дробарник) попарноБагатовалкова дробарка для подрібнення стареверсивно вмикає приводи 9 валів 3 і здійснюлевої стр ужки містить наступні істотні ознаки: корється попереднє подрібнення стружки. Потім опепус 1, в камері 2 попереднього роздрібнювання ратор включає привід 9 вала 10 остаточного поякого розміщені паралельно один одному повідкові дрібнення стружки. Подрібнена стружка вали 3, кожний з яких оснащений послідовно встапроштовхується через отвір під валом 10 в конновленими на ньому блоками ножів 4, розділених тейнер, розташований під дробаркою. розпірними втулками й обмежених кінцевими втулВиконання зовнішньої поверхні вказаних розками. пірних і кінцевих втулок з поперечними і подовжніВідмінностями заявленої корисної моделі є: ми ребрами, ножів вала знімними, а їх кінців Т- виконання розпірних і кінцевих втулок з поподібної форми, і оснащення електродвигунів приперечними 5 і подовжніми 6 ребрами; водів валів тепловим захистом по струму, дозво- виконання кінців ножів 7 на валах 3 Тляє запобігти намотуванню стр ужки на вали попеподібної форми, а самих ножів знімними; реднього роздрібнювання, і виключити можливість - встановлення теплового захисту 8 по струм у перегріву і ви ходу з ладу електродвигунів. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMulti-roller crusher for crushing of steel shaving
Автори англійськоюRatii Serhii Hryhorovych, Churikanov Maksym Viktorovych
Назва патенту російськоюМноговалковая дробилка для измельчения стальной стружки
Автори російськоюРатий Сергей Григорьевич, Чуриканов Максим Викторович
МПК / Мітки
МПК: B02C 4/02
Мітки: дробарка, сталевої, подрібнення, багатовалкова, стружки
