Штамп для видавлювання порожнистих деталей зі складним профілем
Номер патенту: 36292
Опубліковано: 27.10.2008
Автори: Жбанков Ярослав Геннадійович, Алієв Іграмотдін Серажутдінович
Формула / Реферат
Штамп для видавлювання порожнистих деталей зі складним профілем, що містить ступінчасту матрицю і деформуючий пуансон з порожниною, в якій розташована оправка, який відрізняється тим, що містить поворотні навколо нерухомої осі, розташованої на нерухомих опорах, важелі, які взаємодіють одним кінцем із профільованою бічною поверхнею пуансона, а другим кінцем, який проходить крізь виточку в деформуючому пуансоні, із торцем оправки.
Текст

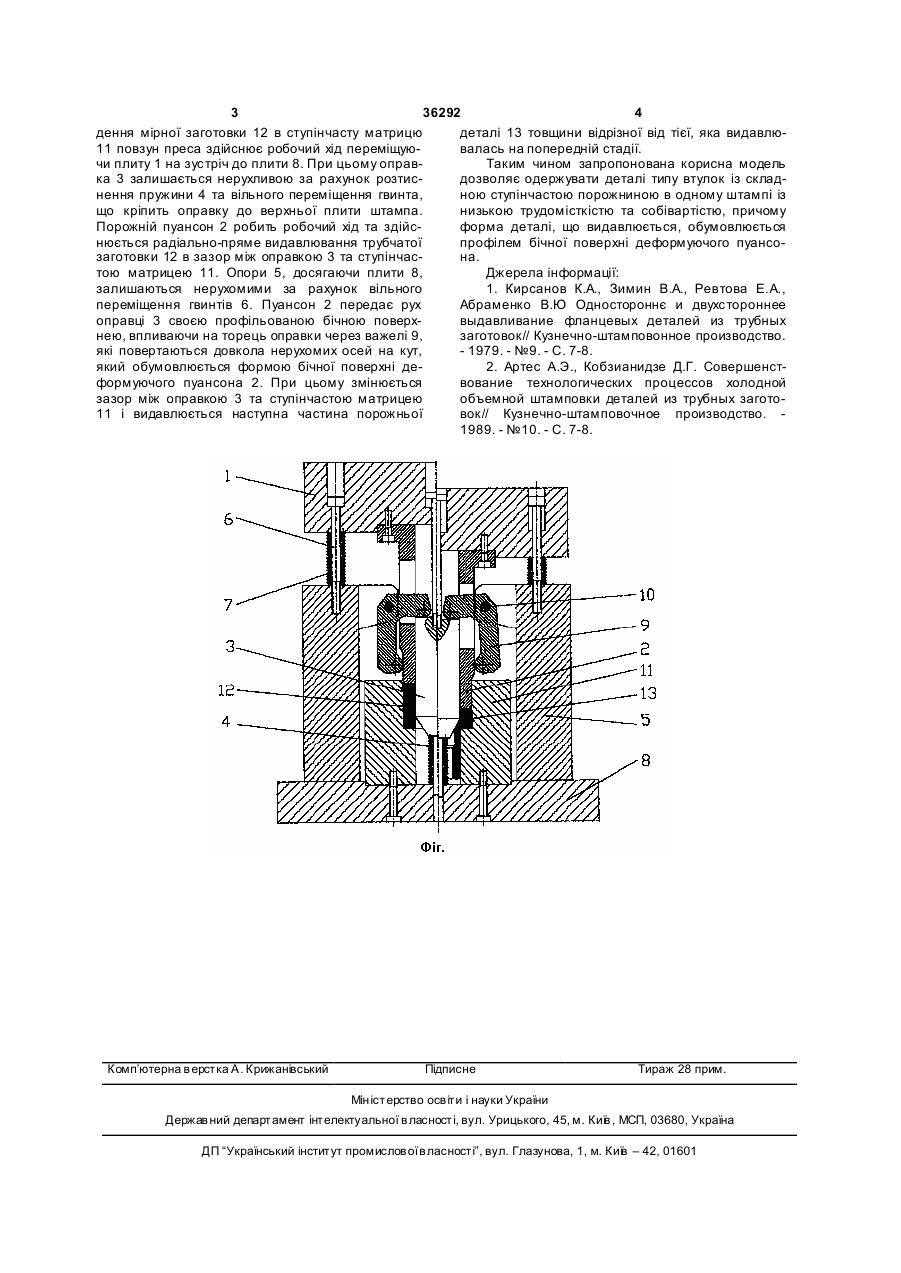

Штамп для видавлювання порожнистих деталей зі складним профілем, що містить ступінчасту 3 36292 4 дення мірної заготовки 12 в ступінчасту матрицю деталі 13 товщини відрізної від тієї, яка видавлю11 повзун преса здійснює робочий хід переміщуювалась на попередній стадії. чи плиту 1 на зустріч до плити 8. При цьому оправТаким чином запропонована корисна модель ка 3 залишається нерухливою за рахунок розтисдозволяє одержувати деталі типу втулок із складнення пружини 4 та вільного переміщення гвинта, ною ступінчастою порожниною в одному штампі із що кріпить оправку до верхньої плити штампа. низькою трудомісткістю та собівартістю, причому Порожній пуансон 2 робить робочий хід та здійсформа деталі, що видавлюється, обумовлюється нюється радіально-пряме видавлювання трубчатої профілем бічної поверхні деформуючого пуансозаготовки 12 в зазор між оправкою 3 та ступінчасна. тою матрицею 11. Опори 5, досягаючи плити 8, Джерела інформації: залишаються нерухомими за рахунок вільного 1. Кирсанов К.А., Зимин В.А., Ревтова Е.А., переміщення гвинтів 6. Пуансон 2 передає рух Абраменко В.Ю Одностороннє и двухстороннее оправці 3 своєю профільованою бічною поверхвыдавливание фланцевых деталей из трубных нею, впливаючи на торець оправки через важелі 9, заготовок// Кузнечно-штамповонное производство. які повертаються довкола нерухомих осей на кут, - 1979. - №9. - С. 7-8. який обумовлюється формою бічної поверхні де2. Артес А.Э., Кобзианидзе Д.Г. Совершенстформуючого пуансона 2. При цьому змінюється вование технологических процессов холодной зазор між оправкою 3 та ступінчастою матрицею объемной штамповки деталей из трубных загото11 і видавлюється наступна частина порожньої вок// Кузнечно-штамповочное производство. 1989. - №10. - С. 7-8. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDie for extrusion of hollow components with complex profile
Автори англійськоюAliiev Ihramotdin Serazhutdinovych, Zhbankov Yaroslav Hennadiiovych
Назва патенту російськоюШтамп для выдавливания полых деталей со сложным профилем
Автори російськоюАлиев Играмотдин Серажутдинович, Жбанков Ярослав Геннадьевич
МПК / Мітки
МПК: B21J 13/02
Мітки: деталей, видавлювання, порожнистих, профілем, штамп, складним
