Спосіб модифікування магнієвих сплавів

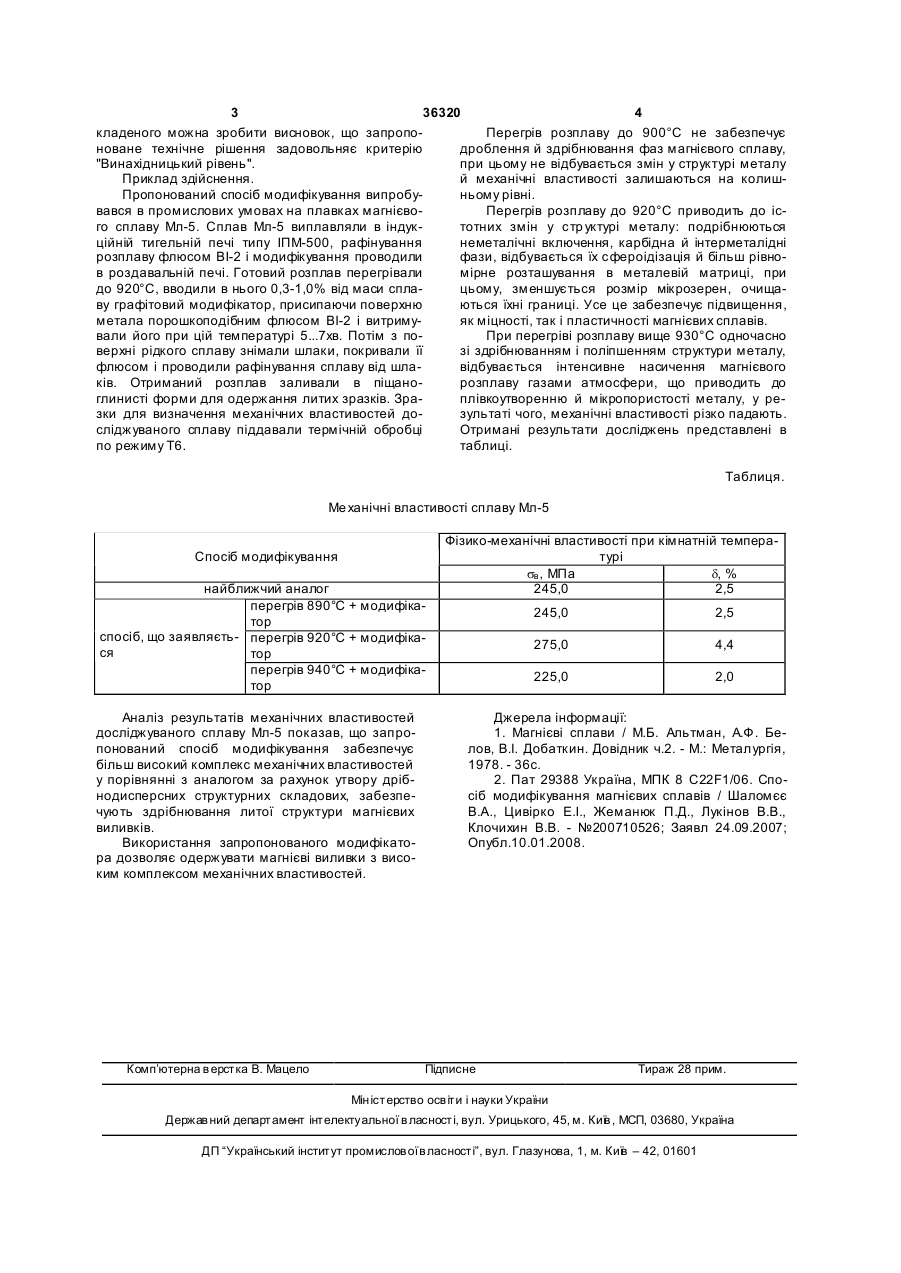

1. Спосіб модифікування магнієвих сплавів, який включає приготування розплаву й модифікування його модифікатором у кількості 0,3-1,0 % від 3 36320 4 кладеного можна зробити висновок, що запропоПерегрів розплаву до 900°С не забезпечує новане технічне рішення задовольняє критерію дроблення й здрібнювання фаз магнієвого сплаву, "Винахідницький рівень". при цьому не відбувається змін у структурі металу Приклад здійснення. й механічні властивості залишаються на колишПропонований спосіб модифікування випробуньому рівні. вався в промислових умовах на плавках магнієвоПерегрів розплаву до 920°С приводить до ісго сплаву Мл-5. Сплав Мл-5 виплавляли в індуктотних змін у стр уктурі металу: подрібнюються ційній тигельній печі типу ІПМ-500, рафінування неметалічні включення, карбідна й інтерметалідні розплаву флюсом ВІ-2 і модифікування проводили фази, відбувається їх сфероідізація й більш рівнов роздавальній печі. Готовий розплав перегрівали мірне розташування в металевій матриці, при до 920°С, вводили в нього 0,3-1,0% від маси сплацьому, зменшується розмір мікрозерен, очищаву графітовий модифікатор, присипаючи поверхню ються їхні границі. Усе це забезпечує підвищення, метала порошкоподібним флюсом ВІ-2 і витримуяк міцності, так і пластичності магнієвих сплавів. вали його при цій температурі 5...7хв. Потім з поПри перегріві розплаву вище 930°С одночасно верхні рідкого сплаву знімали шлаки, покривали її зі здрібнюванням і поліпшенням структури металу, флюсом і проводили рафінування сплаву від шлавідбувається інтенсивне насичення магнієвого ків. Отриманий розплав заливали в піщанорозплаву газами атмосфери, що приводить до глинисті форми для одержання литих зразків. Зраплівкоутворенню й мікропористості металу, у резки для визначення механічних властивостей дозультаті чого, механічні властивості різко падають. сліджуваного сплаву піддавали термічній обробці Отримані результати досліджень представлені в по режиму Т6. таблиці. Таблиця. Ме ханічні властивості сплаву Мл-5 Спосіб модифікування найближчий аналог перегрів 890°С + модифікатор спосіб, що заявляєть- перегрів 920°С + модифікася тор перегрів 940°С + модифікатор Аналіз результатів механічних властивостей досліджуваного сплаву Мл-5 показав, що запропонований спосіб модифікування забезпечує більш високий комплекс механічних властивостей у порівнянні з аналогом за рахунок утвору дрібнодисперсних структурних складових, забезпечують здрібнювання литої структури магнієвих виливків. Використання запропонованого модифікатора дозволяє одержувати магнієві виливки з високим комплексом механічних властивостей. Комп’ютерна в ерстка В. Мацело Фізико-механічні властивості при кімнатній температурі sв , МПа d, % 245,0 2,5 245,0 2,5 275,0 4,4 225,0 2,0 Джерела інформації: 1. Магнієві сплави / М.Б. Альтман, А.Ф. Белов, B.I. Добаткин. Довідник ч.2. - М.: Металургія, 1978. - 36с. 2. Пат 29388 Україна, МПК 8 C22F1/06. Спосіб модифікування магнієвих сплавів / Шаломєє В.А., Цивірко Е.І., Жеманюк П.Д., Лукінов В.В., Клочихин В.В. - №200710526; Заявл 24.09.2007; Опубл.10.01.2008. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
