Спосіб виміру кута місця цілей в умовах заважаючих перевідбиттів від земної або водної (підстеляючої) поверхні
Номер патенту: 36487
Опубліковано: 27.10.2008
Автори: Баранов Андрій Володимирович, ТОМАЧИНСЬКИЙ МИКОЛА ТИМОФІЙОВИЧ
Формула / Реферат
Спосіб виміру кута місця цілей в умовах заважаючих перевідбиттів від земної або водної (підстеляючої) поверхні, заснований на вимірах прийнятих сигналів від цілей на виходах декількох рознесених по вертикалі антен і обчисленні кута місця на основі цих вимірів, який відрізняється тим, що вимір виконують шляхом порівняння амплітуд і фаз отриманих результатів лінійної комбінації сигналів з виходів декількох, наприклад трьох, рознесених по вертикалі антен, що містять прямий і перевідбитий сигнали.
Текст

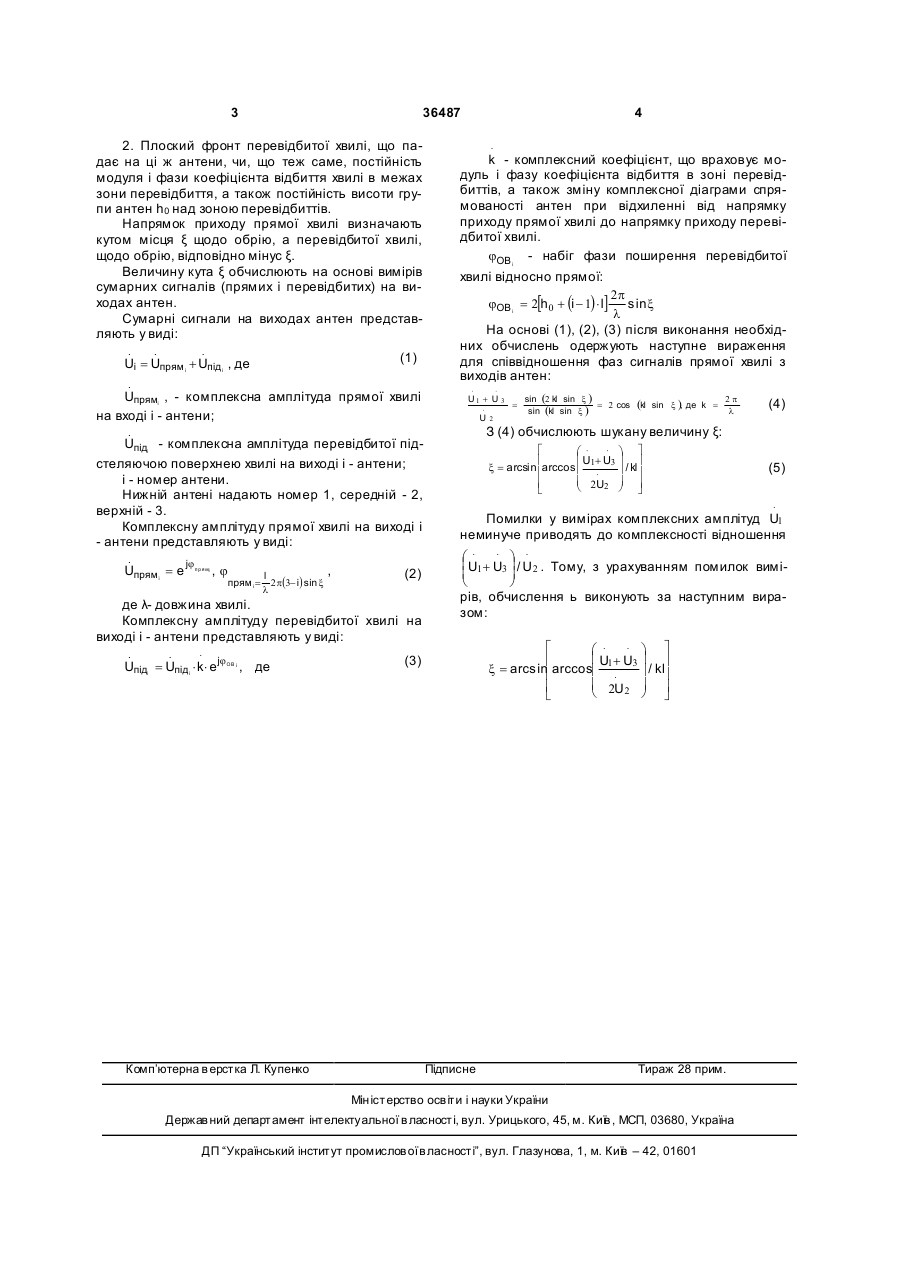

Спосіб виміру кута місця цілей в умовах заважаючих перевідбиттів від земної або водної (під 3 36487 2. Плоский фронт перевідбитої хвилі, що падає на ці ж антени, чи, що теж саме, постійність модуля і фази коефіцієнта відбиття хвилі в межах зони перевідбиття, а також постійність висоти групи антен h0 над зоною перевідбиттів. Напрямок приходу прямої хвилі визначають кутом місця ξ щодо обрію, а перевідбитої хвилі, щодо обрію, відповідно мінус ξ. Величину кута ξ обчислюють на основі вимірів сумарних сигналів (прямих і перевідбитих) на виходах антен. Сумарні сигнали на виходах антен представляють у виді: . . . (1) Ui = Uпрям і + Uпід і , де . Uпрямі , - комплексна амплітуда прямої хвилі на вході і - антени; 4 × k - комплексний коефіцієнт, що враховує модуль і фазу коефіцієнта відбиття в зоні перевідбиттів, а також зміну комплексної діаграми спрямованості антен при відхиленні від напрямку приходу прямої хвилі до напрямку приходу перевідбитої хвилі. jOB i - набіг фази поширення перевідбитої хвилі відносно прямої: 2p sin x l На основі (1), (2), (3) після виконання необхідних обчислень одержують наступне вираження для співвідношення фаз сигналів прямої хвилі з виходів антен: jOB i = 2[h 0 + (i - 1) × l ] × × U . Uпрям і = e jj прямі ,j l прям і = 2 p(3- i) sin x l , (2) де λ- довжина хвилі. Комплексну амплітуду перевідбитої хвилі на виході і - антени представляють у виді: . . × Uпіді = Uпід і × k× e jj OB і , де Комп’ютерна в ерстка Л. Купенко 2 = sin (2 kl sin x ) = 2 cos sin (kl sin x ) (kl sin x ) де k = , 2p l (4) З (4) обчислюють шукану величину ξ: . Uпіді - комплексна амплітуда перевідбитої підстеляючою поверхнею хвилі на виході і - антени; і - номер антени. Нижній антені надають номер 1, середній - 2, верхній - 3. Комплексну амплітуду прямої хвилі на виході і - антени представляють у виді: × U1 + U 3 × ö é ù æ× çU +U ÷ ú ê x = arcsin êarccos ç 1 × 3 ÷ / kl ú ç 2U2 ÷ ú ê è ø û ë (5) × Помилки у вимірах комплексних амплітуд U1 неминуче приводять до комплексності відношення × ö × æ× ç U1 + U3 ÷ / U 2 . Тому, з урахуванням помилок виміç ÷ è ø рів, обчислення ь виконують за наступним виразом: × ö é ù æ × ç U1+ U3 ÷ ú ê x = arcsinê arccosç × ÷ / klú ç 2U2 ÷ ú ê è ø û ë (3) Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measurement of angle of elevation of target under conditions of noise re-reflections from earth or water (underlying) surface
Автори англійськоюBaranov Andrii Volodymyrovych, Tomachynskyi Mykola Tymofiiovych
Назва патенту російськоюСпособ измерения угла места целей в условиях мешающих переотражений от земной или водной (подстеляющей) поверхности
Автори російськоюБаранов Андрей Владимирович, Томачинский Николай Тимофеевич
МПК / Мітки
МПК: G01S 7/28
Мітки: підстеляючої, кута, місця, заважаючих, поверхні, умовах, земної, перевідбиттів, водної, виміру, цілей, спосіб
