Радіолокаційний вимірювач кута місця малошвидкісних повітряних цілей на фоні зворотних перешкодових відбитків від землі
Номер патенту: 15176
Опубліковано: 30.06.1997
Автори: Осипа Володимир Олександрович, Жуков Сергій Анатолійович, Бахвалов Борис Миколайович
Формула / Реферат

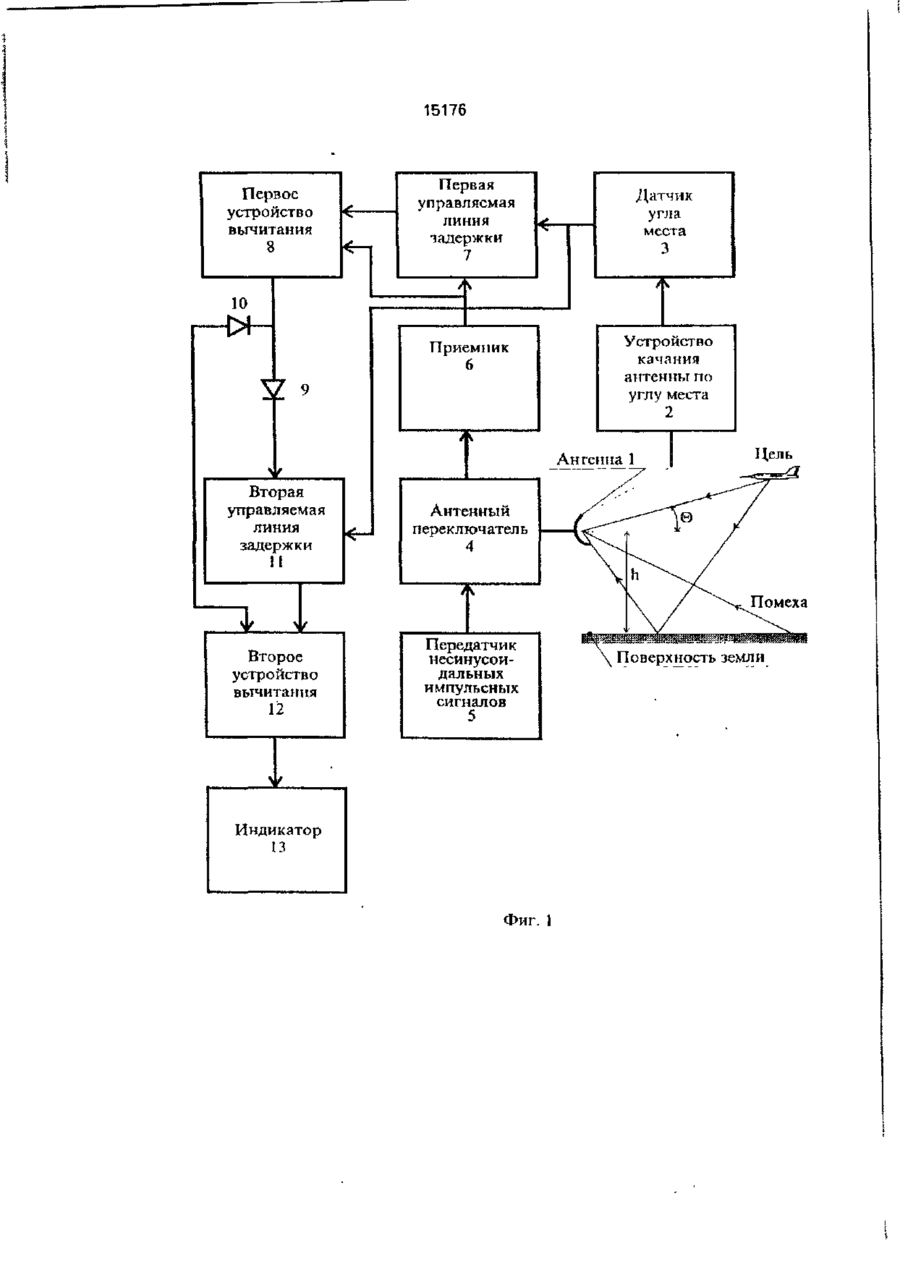

Радиолокационный измеритель угла места малоскоростных воздушных целей на фоне обратных помеховых отражений от земли, содержащий передатчик, приемник, приемопередающую антенну с антенным переключателем, устройство угломестного качания антенны с датчиком угла места и индикатор, отличающийся тем, что передатчик, приемник и антенна выполнены для излучения и приема несинусоидальных импульсных сигналов в виде периодической последовательности видеоимпульсов поля радиоволн длительностью 1нс и менее без несущей частоты, на выходе приемника установлены первое устройство вычитания и первая управляемая линия задержки, время задержки которой равно
где - период следования зондирующих импульсов;
- высота подъема антенны над землей;
- угол наклона оси антенны;
- скорость света,
выход первой линии задержки связан со входом первого устройства вычитания, на выходе которого установлены два широкополосных диода противоположной полярности, один из которых связан со входом второго устройства вычитания, а другой - со входом второй управляемой линии задержки, время задержки которой равно
выход второй линии задержки связан со вторым входом второго устройства вычитания, на выходе которого установлен индикатор, а управляющие входы первой и второй линий задержки связаны с выходом датчика угла места.
Текст

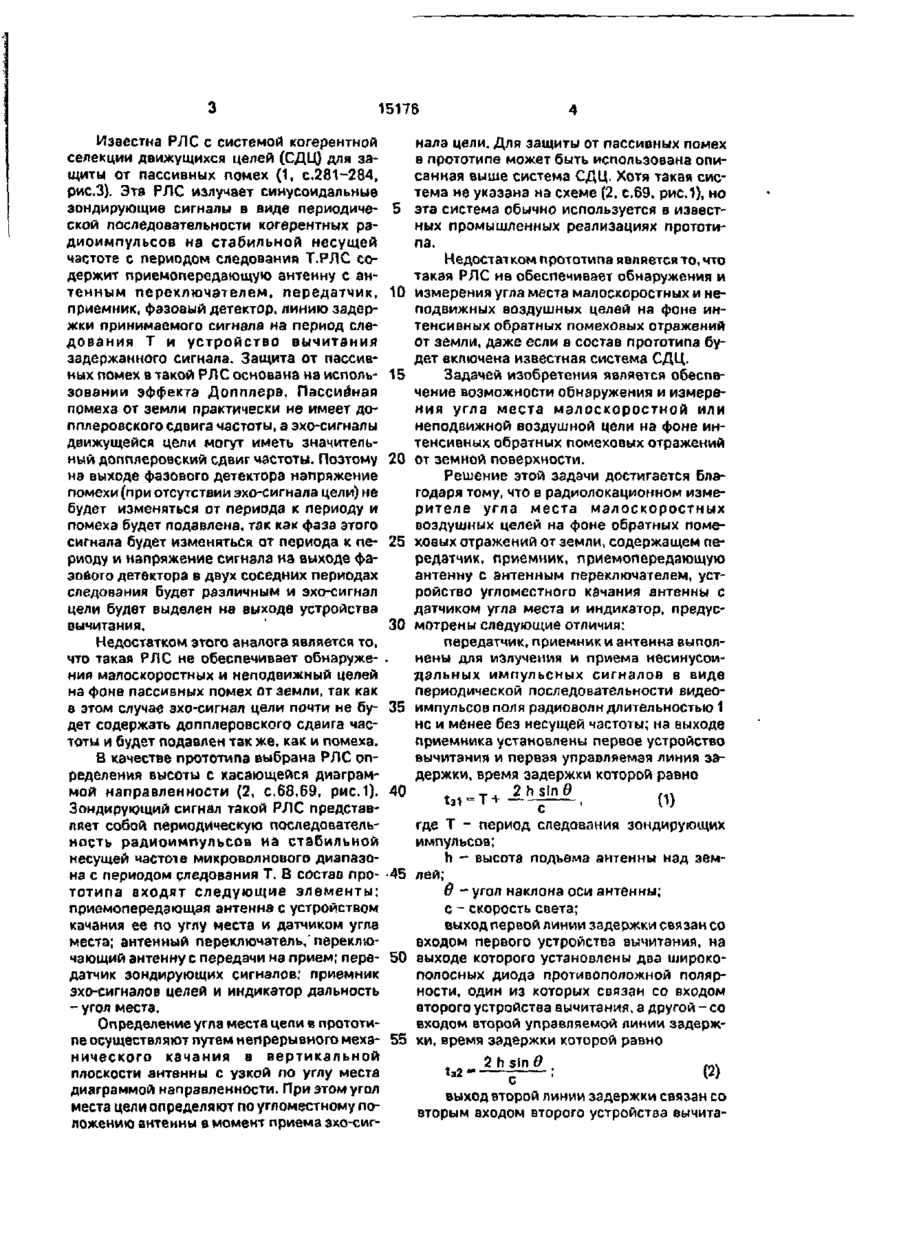

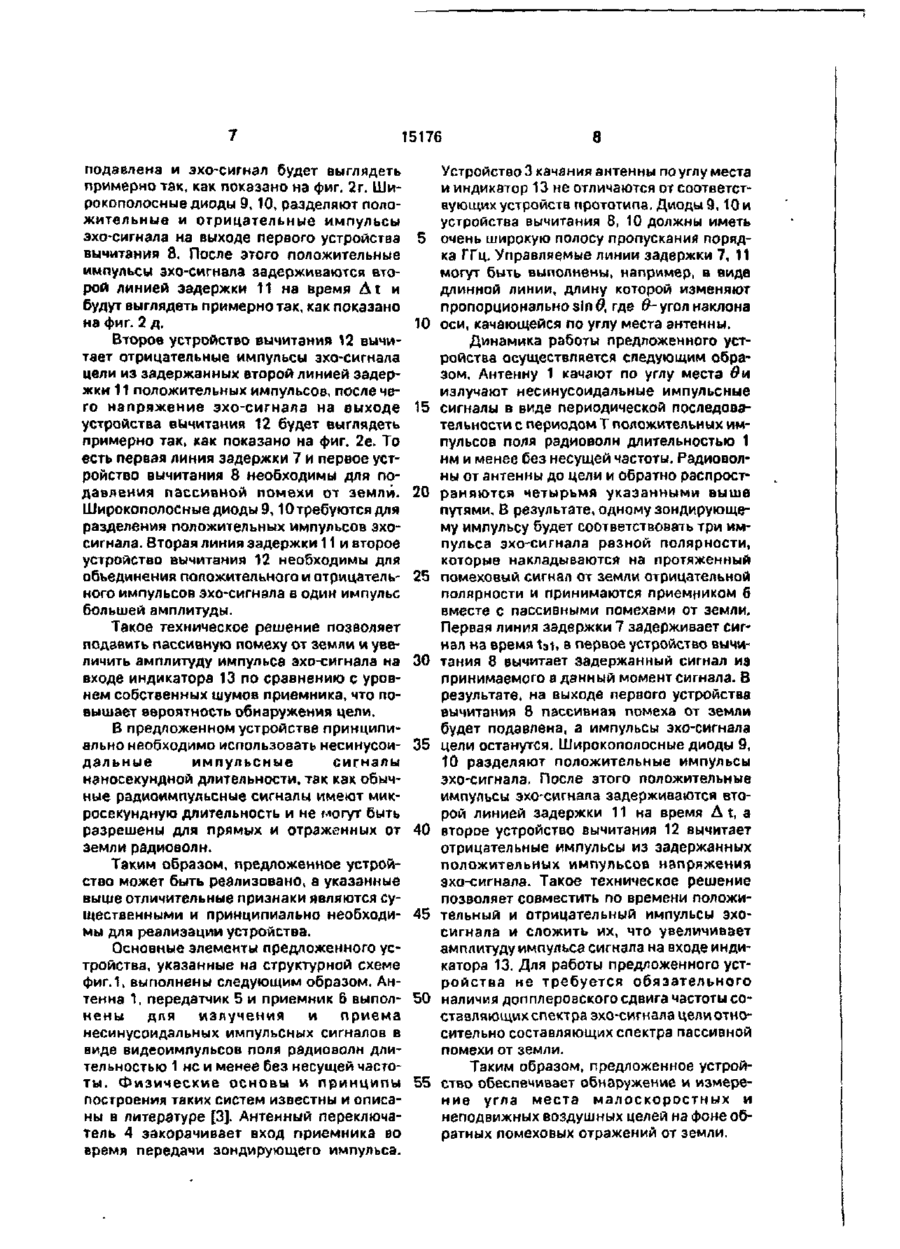

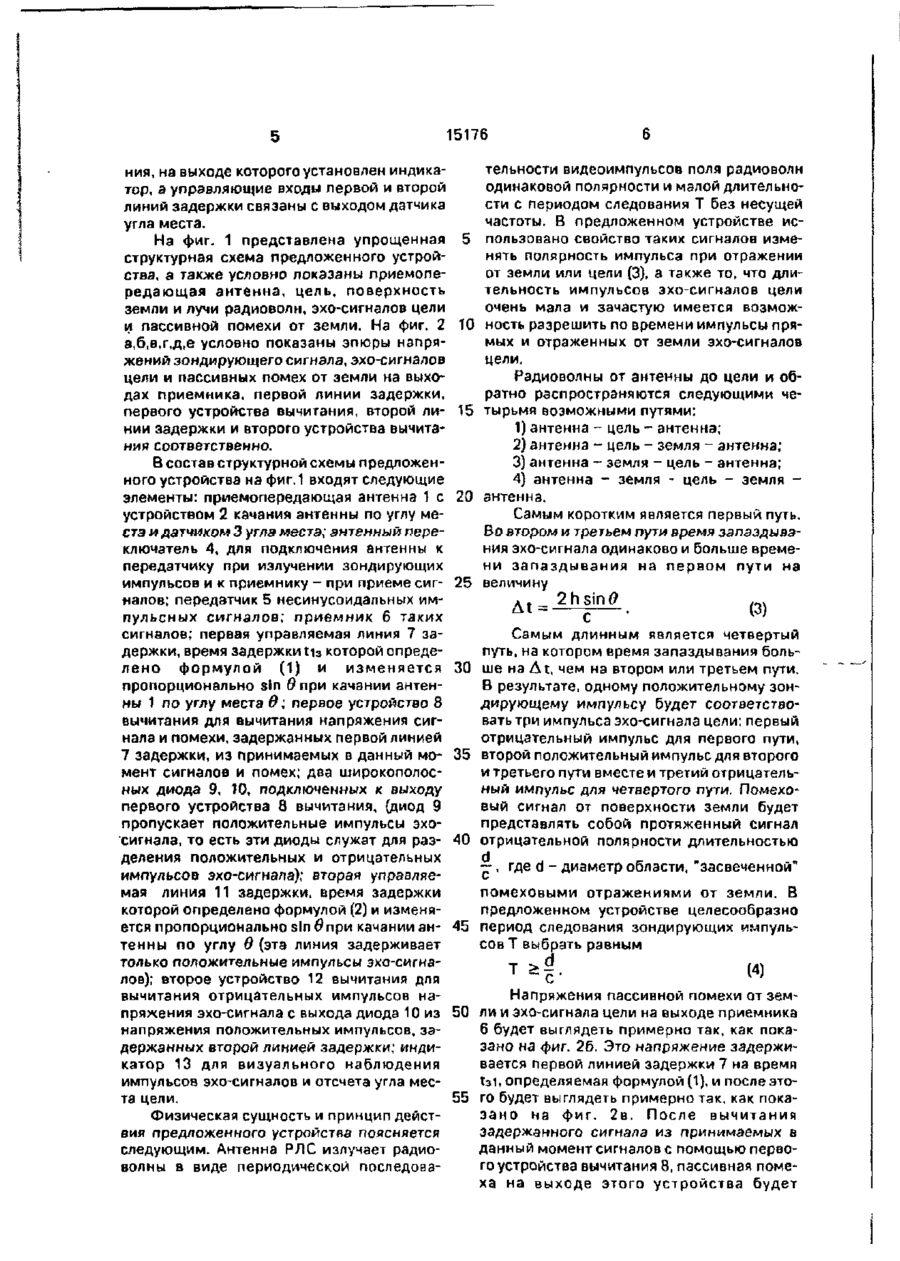

Радиолокационный измеритель угла места малоскоростных воздушных целей на фоне обратных помеховых отражений от земли, содержащий передатчик, приемник, приемопередающую антенну с антенным переключателем, устройство угломестного качания антенны с датчиком угла места и индикатор, о т л и ч а ю щ и й с я тем, что передатчик, приемник и антенна выполнены для излучения и приема несинусоидальных импульсных сигналов в виде периодической последовательности видеоимпульсов поля радиоволн длительностью 1 Изобретение относится к области радиолокации и может быть использовано в наэемных радиолокационных высотомерах для обеспечения возможности обнаруже нс и менее без несущей частоты, на выходе приемника установлены первое устройство вычитания и первая управляемая линия задержки, время задержки которой равно 0 где Т - период следования зондирующих импульсов; h - высота подъема антенны над землей; 6— угол наклона оси антенны; с - скорость света, выход первой линии задержки связан со входом первого устройства вычитания, на выходе которого установлены два широкополосных диода противоположной полярности, один из которых связан со входом второго устройства вычитания, а другой - со входом второй управляемой линии задержки, время задержки которой равно 2hsin
ДивитисяДодаткова інформація
Назва патенту англійськоюRadar measuring device for elevation angle of slow air targets on background of back interfering reflections from earth
Автори англійськоюZhukov Serhii Anatoliiovych, Bakhvalov Borys Mykolaiovych, Osypa Volodymyr Oleksandrovych
Назва патенту російськоюРадиолокационный измеритель угла места малоскоростных воздушных целей на фоне обратных помеховых отражений от земли
Автори російськоюЖуков Сергей Анатольевич, Бахвалов Борис Николаевич, Осипа Владимир Александрович
МПК / Мітки
МПК: G01S 17/06
Мітки: зворотних, перешкодових, кута, землі, фоні, повітряних, вимірювач, цілей, малошвидкісних, радіолокаційний, відбитків, місця
