Штамп для роздачі трубних заготівель
Текст

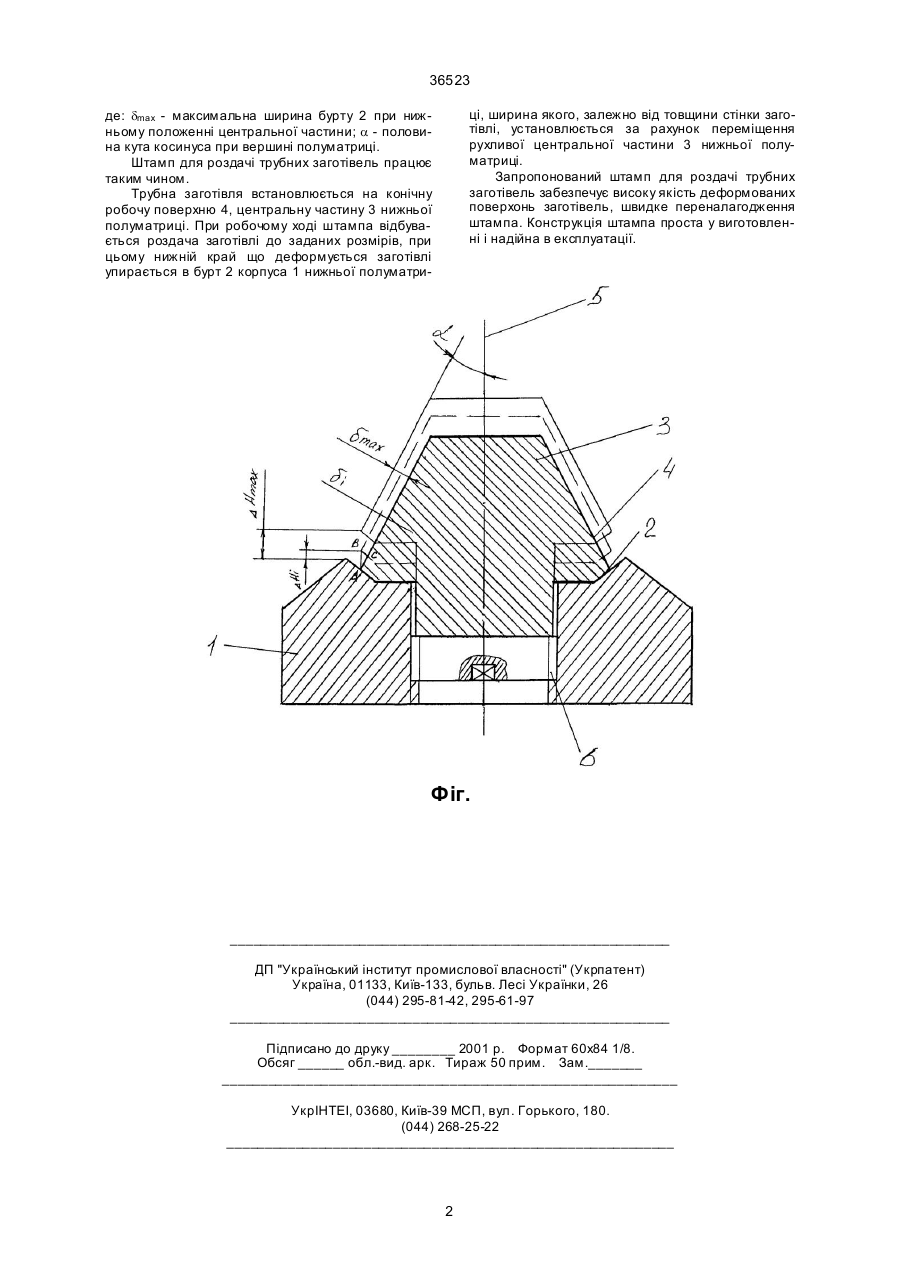

Штамп для роздачі трубних заготівель, що містить конічні верхню і нижню полуматриці, відрізняється тим, що нижня полуматриця виконана складовою у виді корпуса і рухливої центральної частини з можливістю її переміщення уздовж осі трубної заготівлі. (19) (21) 99127178 (22) 28.12.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Розов Юрій Георгійович (73) Херсонський державний технічний університет 36523 де: dmах - максимальна ширина бурту 2 при нижньому положенні центральної частини; a - половина кута косинуса при вершині полуматриці. Штамп для роздачі трубних заготівель працює таким чином. Трубна заготівля встановлюється на конічну робочу поверхню 4, центральну частину 3 нижньої полуматриці. При робочому ході штампа відбувається роздача заготівлі до заданих розмірів, при цьому нижній край що деформується заготівлі упирається в бурт 2 корпуса 1 нижньої полуматри ці, ширина якого, залежно від товщини стінки заготівлі, установлюється за рахунок переміщення рухливої центральної частини 3 нижньої полуматриці. Запропонований штамп для роздачі трубних заготівель забезпечує високу якість деформованих поверхонь заготівель, швидке переналагодження штампа. Конструкція штампа проста у виготовленні і надійна в експлуатації. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDie for expansion of tubular billets
Автори англійськоюRozov Yurii Heorhiiovych
Назва патенту російськоюШтамп для раздачи трубных заготовок
Автори російськоюРозов Юрий Георгиевич
МПК / Мітки
МПК: B21D 19/00
Мітки: трубних, штамп, заготівель, роздачі
