Штамп для карбування

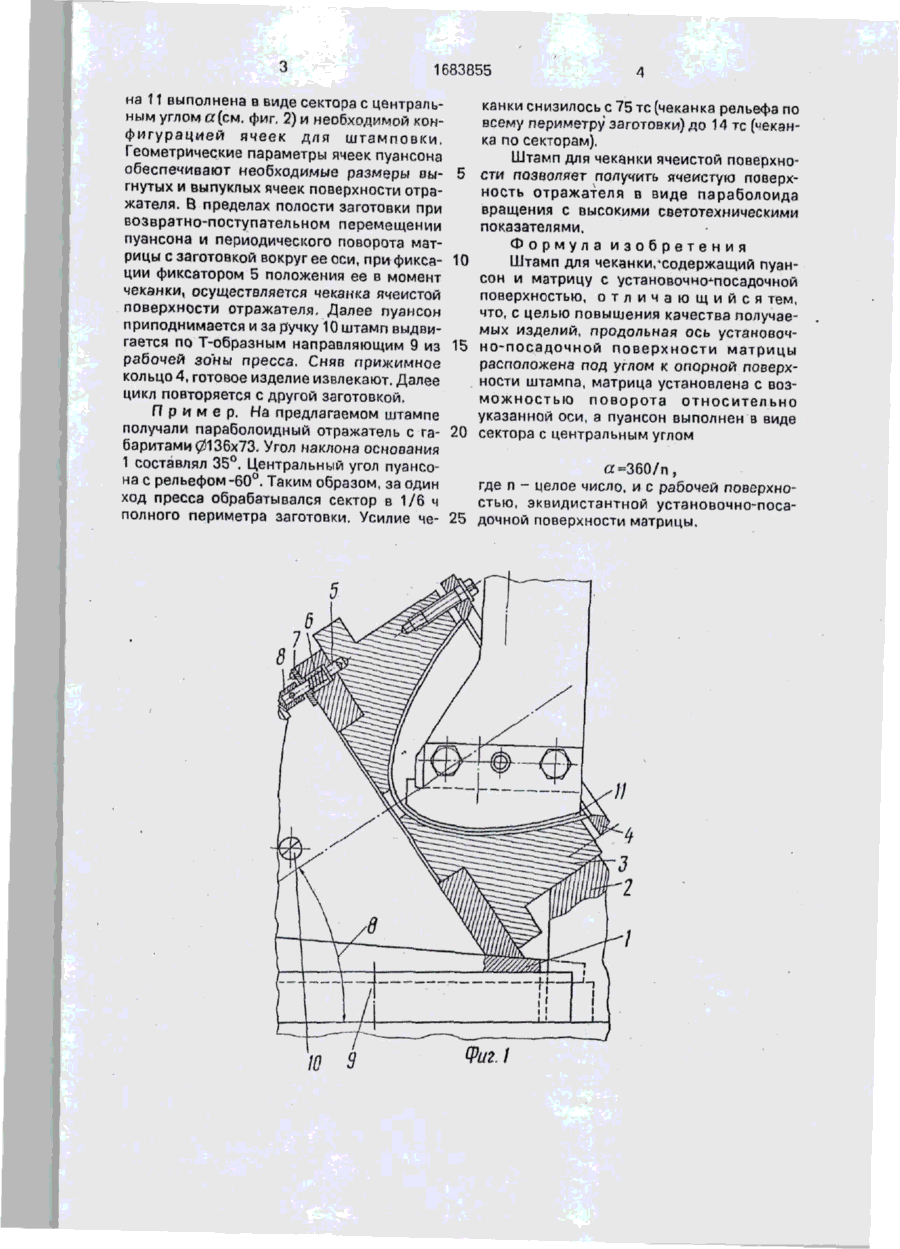

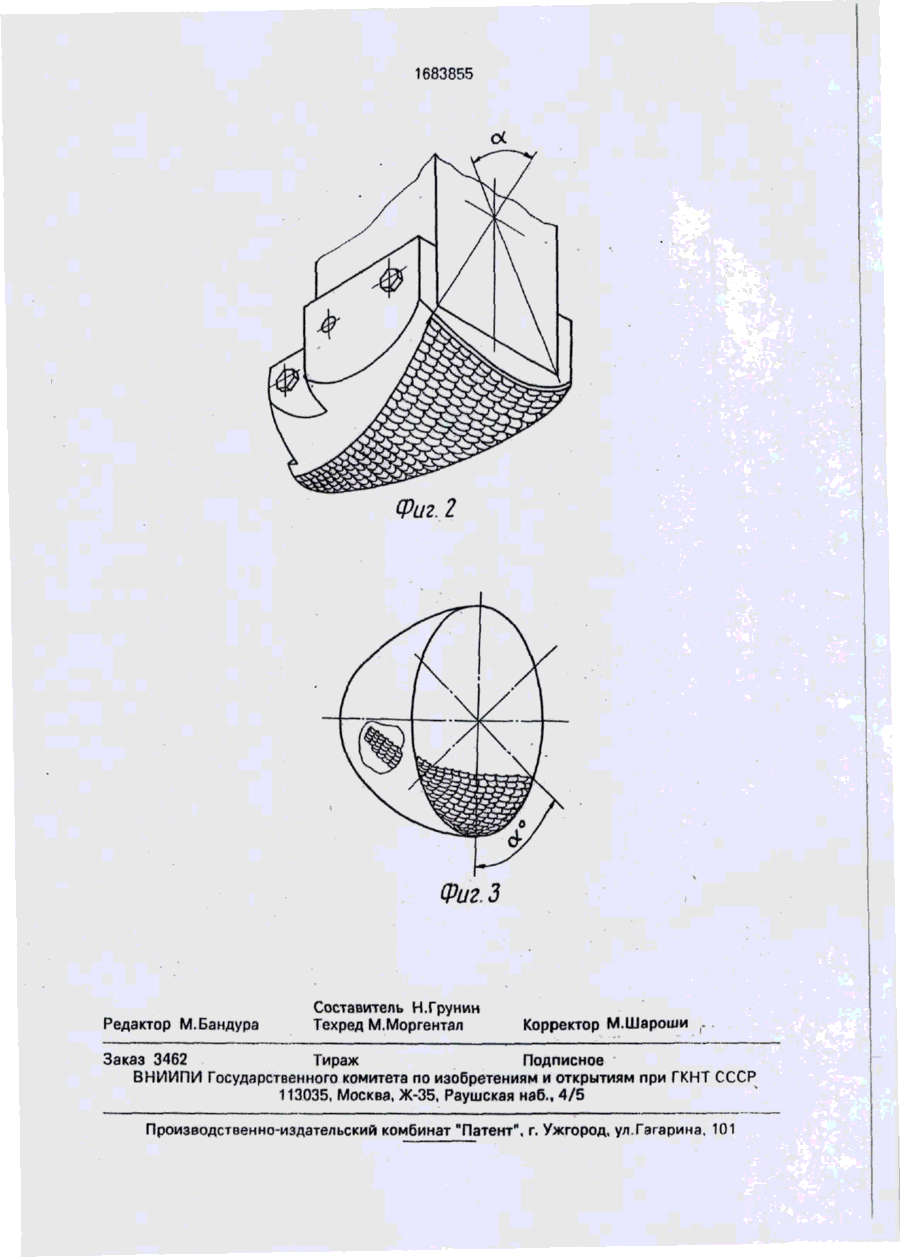

Изобретение относится к обработке металлов давлением, а именно к инструментам для чеканки выпукло-вогнутого рельефа на внутренней сферической поверхности изделий. Цель изобретения - повышение качества получаемых изделий. Матрица штампа имеет наклонную ось насадочного места, угол которой обеспечивает взаимно противоположное направление сил, возникающих по касательной к поверхности изделия при чеканке. Пуансон при этом выполнен в виде сектора с центральным углом, равным 360°/п, где п - целое число. При этом рабочая поверхность пуансона эквидистантна базовой поверхности матрицы. При работе штампа осуществляют поворот матрицы с фиксированием ее в требуемом положении. 3 ил. (Л Изобретение относится к обработке металлов давлением, а точнее к производству отражателей световых приборов. Цель изобретения - повышение качества получаемых изделий. На фиг. 1 показан штамп для чеканки, осевое сечение; на фиг. 2 - пуак-сон штампа; на фиг. 3 - получаемое изделие - отражатель. Штамп для чеканки состоит из (см, фиг. 1) основания 1, имеющего наклонную плоскость и опору 2. Угол наклона основания рассчитывается графэналитическим способом на основе расчета параметров изделия отражателя с ячеистой поверхностью: площади ячейки, количества ячеек и значений составляющих сил усилия чеканки, обеспечивая взаимно противоположное направление и равенство сил, действующих по касательной к параболической поверхности. В отверстие наклонной площадки основания 1 установлена матрица 3, опирающаяся частично на опору 2. К матрице крепится винтами прижимное кольцо 4, прижимающее обрабатываемое изделие. В основании 1 смонтирован фиксатор 5, в состав которого входят пружина 6. крышка 7 и рукоятка 8. Основание 1 с матрицей 3 может перемещаться по Т-образным направляющим 9, если сдвигающее усилие приложить к ручке 10. Это позволяет просто вводить-выводить пуансон 11 в полость обрабатываемой заготовки путем поперечной сдвижки основания штампа. Штамп работает следующим образом. Основание 1 с опорой 2 устанавливаются на подштамповую плиту пресса и закрепляются. Пуансон 11 закрепляется на ползуне пресса. Основание 1 с матрицей 3 и заготовкой поступательно перемещаются по Т-образным направляющим 9, при этом пуансон 11 заходит в полость заготовки. Рабочий ход пуансона 11 ограничен полостью заготовки. Чеканочная поверхность пуансо „і 00 ел ел 1683855 4 на 11 выполнена в виде сектора с центральканки снизилось с 75 тс (чеканка рельефа по ным углом а (см, фиг. 2) и необходимой конвсему периметру заготовки) до 14 тс («еканфигурацией ячеек для штамповки. ка по секторам). Геометрические параметры ячеек пуансона Штамп для чеканки ячеистой поверхнообеспечивают необходимые размеры вы- 5 сти позволяет получить ячеистую поверхгнутых и выпуклых ячеек поверхности отраность отражателя в виде параболоида жателя. В пределах полости заготовки при вращения с высокими светотехническими возвратно-поступательном перемещении показателями. пуансона и периодического поворота матФормула изобретения рицы с заготовкой вокруг ее оси, при фикса- 10 Штамп для чеканки/содержащий пуанции фиксатором 5 положения ее в момент сон и матрицу с установочно^посадочной чеканки, осуществляется чеканка ячеистой поверхностью, о т л и ч а ю щ и й с я тем, поверхности отражателя. Далее пуансон что, с целью повышения качества получаеприподнимается и за ручку 10 штамп выдвигается по Т-образным направляющим 9 из 15 мых изделий, продольная ось установочно-посадочной поверхности матрицы рабочей зоны пресса. Сняв прижимное расположена под углом к опорной поверхкольцо 4, готовое изделие извлекают. Далее ности штампа, матрица установлена с возцикл повторяется с другой заготовкой. можностью поворота относительно П р и м е р . На предлагаемом штампе указанной оси, а пуансон выполнен в виде получали параболоидный отражатель с га- 20 сектора с центральным углом баритами 0136x73. Угол наклона основания 1 составлял 35°. Центральный угол пуансоа=360/п, на с рельефом -60°. Таким образом, за один где п - целое число, и с рабочей поверхноход пресса обрабатывался сектор в 1/6 ч стью, эквидистантной установочно-посаполного периметра заготовки. Усилие че- 25 дочной поверхности матрицы. 10 9 (риг.І 1683855 Фиг. 2 Фиг. З Редактор М. Бандура Составитель Н.Грунин Техред М.Моргентал Корректор М.Шароши . Заказ 3462 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
