Штамп для надрізання та відгинання жалюзі на поверхні еліптичного параболоіда

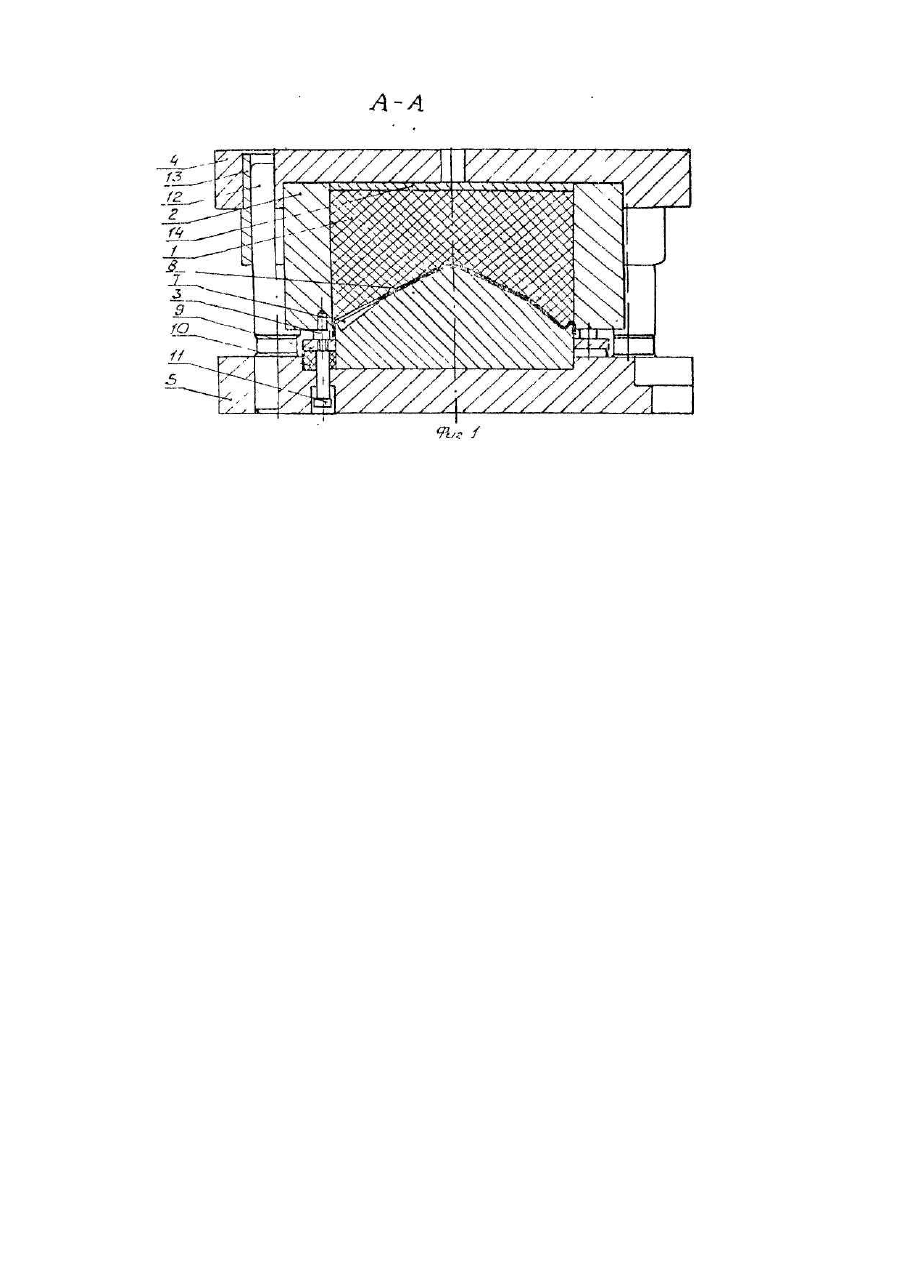

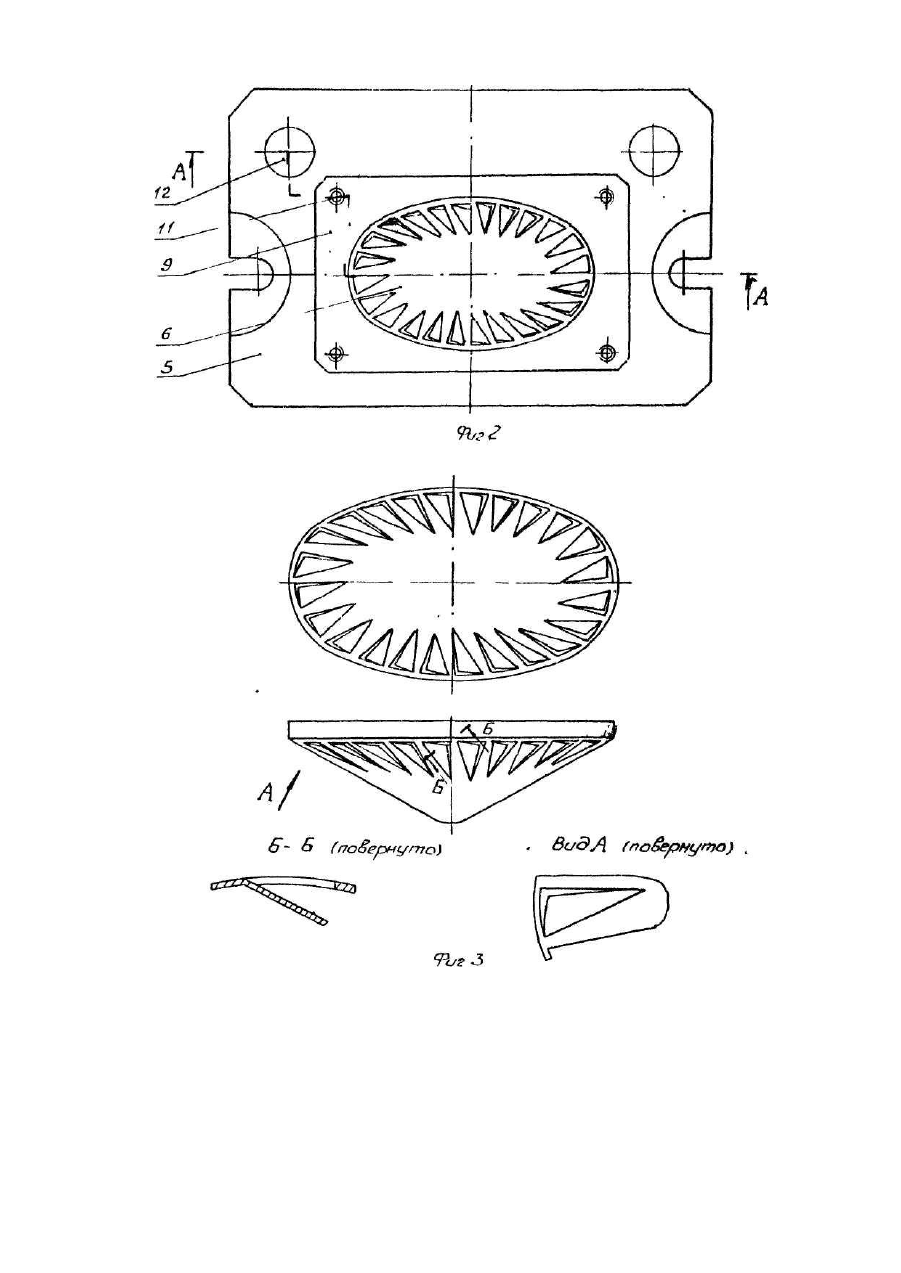

Полезная модель относится к устройствам для обработки давлением листовых материалов и может быть использована для разделительных операций листовой штамповки на изделиях, имеющих криволинейные, изогнутые поверхности. Известен штамп с эластичным пуансоном, размещенный в жестком контейнере, в котором матрица выполнена с гибочными и режущими кромками для надрезки и гибки "языка" [Атлас схем В.Т.Мещерина. Листовая штамповка. М., Маш., 1975, с. 176, рис. 572]. Недостатком известной конструкции штампа, является то, что он может быть использован для выполнения вышеуказанных операций только на плоских заготовках. Известен штамп для изготовления рельефа на поверхности полой заготовки, содержащий установленную на основании матрицу с элементами для изготовления рельефа и эластичный пуансон, размещенной в жестком контейнере [Die design Hand nook. 1965, с. 9-50. 9-51, фиг. 9-67]. По совокупности признаков указанный штамп является .наиболее близким к заявляемому штампу и может быть принят за прототип. Недостатком известной конструкции штампа является то, что на матрице выполнены элементы для изготовления рельефа только с гибочными кромками. Задачей заявляемого технического решения является создание штампа для надрезки и отгибки жалюзей на поверхности эллиптического параболоида, в котором новое выполнение матрицы позволило бы обеспечить расширение технологических возможностей штампа. Этот технический результат обеспечивается тем, что в штампе, включающем контейнер, матрицу с криволинейной поверхностью и эластичный пуансон, матрица выполнена в виде эллиптического параболоида и снабжена глухими пазами, которые имеют кромки для надрезки. Между отличительными признаками изобретения и техническим результатом имеется причинноследственная связь. Благодаря тому, что матрица выполнена в виде эллиптического параболоида и снабжена глухими пазами, имеющими режущие кромки, дополнительно кроме операции гибки осуществляется операция надрезки, что расширяет технологические возможности штампа. На фиг. 1 изображен общий вид штампа в разрезе; на фиг. 2 - план низа штампа; на фиг. 3 - готовое изделие, которое получается на предложенном штампе. Штамп для надрезки и отгибки жалюзей содержит эластичный пуансон 1 из полиуретана, заключенный в контейнере 2, на торце которого расположены упоры 3, и закреплен на плите верхней 4. На плите нижней 5 закреплена матрица 6, по всему периметру которой расположены глухие пазы 7 в форме тетраэдра, имеющие кромки для надрезки по незамкнутому контуру. Освобождение отштампованной детали 8 с матрицы 6 осуществляется съемником 9, который лежит на резиновых буферах 10. Ограничителем хода съемника 9 являются винты 11, которые расположены в отверстиях нижней плиты 5. Для взаимного направления верхней части штампа относительно нижней служат колонки 12, запрессованные одним концом в плите нижней 5, а другим скользят по внутренней поверхности втулки 13, которая закреплена в плите верхней 4. Для выпрессовки полиуретана из контейнера 2 служит прокладка 14. Предлагаемый штамп работает следующим образом. Заготовка эллиптический параболоид -укладывается на матрицу 6, которая ее центрирует и торцевой поверхностью опирается на съемник 9, лежащий на резиновых буферах 10. Контейнер 2, с запрессованным в него полиуретановым пуансоном 1, движется вниз вместе с ползуном пресса и упирается упорами 3 в съемник 9 и перемещает его вниз. В результате этого резиновые буфера 10 сжимаются и полиуретановый пуансон давит на заготовку, которая всей внутренней поверхностью одевается на матрицу б, имеющую размеры такие же как и у вытяжного пуансона для получения заготовки. При дальнейшем перемещении вниз верхней части штампа происходит сжатие полиуретанового пуансона 1 в замкнутом объеме. Благодаря тому, что матрица снабжена глухими пазами, имеющими кромки для надрезки, под давлением полиуретана металл заготовки прогибается над пазами 7 матрицы, а затем происходит надрезка по острым кромкам Г-образного контура и отгибка полок до упора с матрицей. . Полученная деталь имеет 24 отогнуты х полки по поверхности параболоида. Линии отгибки полок расположены под двенадцатью различными углами к плоскости основания параболоида и к вертикальной оси симметрии детали, которые повторяются при повороте вокруг этой оси на 180°. При ходе ползуна пресса вверх, а вместе с ним и верхней части штампа происходит разжатие полиуретанового пуансона 1 и освобождение от него отштампованной детали 8. При этом съемник 9 производит съем детали с матрицы 6 за счет разжимания буферов 10.
